เอบีบี AI086-8/4

รายละเอียด

ABB AI086 - เอกสารทางเทคนิค 8/4

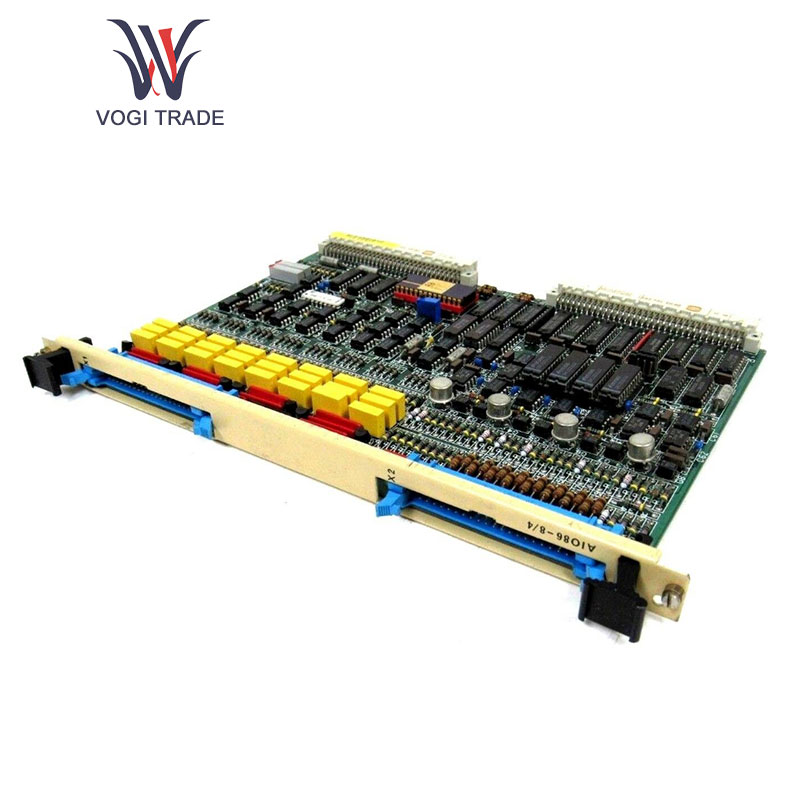

โมดูล ABB AI086 - 8/4 เป็นโมดูลอินพุตแบบอะนาล็อกที่ใช้ในระบบควบคุมอัตโนมัติทางอุตสาหกรรม มีบทบาทสำคัญในการรับและแปลงข้อมูลในสภาพแวดล้อมทางอุตสาหกรรม และสามารถแปลงสัญญาณอะนาล็อกรูปแบบต่างๆ เป็นสัญญาณดิจิตอลได้อย่างแม่นยำ เพื่อให้ระบบควบคุมสามารถประมวลผลและวิเคราะห์สัญญาณเหล่านั้นได้

ช่องสัญญาณเข้า

ABB AI086 - แปดช่องสัญญาณของ 8/4 สามารถรับสัญญาณจากหลายแหล่งได้พร้อมกัน เช่น แรงดันและกระแส และมีคุณสมบัติการแยกทางไฟฟ้าที่ดี ซึ่งสามารถป้องกันการรบกวนสัญญาณและสัญญาณรบกวนได้อย่างมีประสิทธิภาพ

ประเภทสัญญาณและช่วง

ABB AI086 - 8/4 รองรับหนึ่งในประเภทสัญญาณอะนาล็อกทั่วไปหลายประเภท ได้แก่ สัญญาณแรงดัน 0-10V และกระแส 4-20mA ความแม่นยำของช่วงอินพุตแรงดันไฟฟ้าคือ ±[X]% และความแม่นยำของช่วงอินพุตปัจจุบันคือ ±[Y]% ช่วยให้มั่นใจในความถูกต้องและความน่าเชื่อถือของสัญญาณอินพุตที่ได้รับ

ข้อมูลจำเพาะของการได้มา

ABB AI086 - 8/4 มีความละเอียดที่ดีที่สุดเท่าที่จะเป็นไปได้ เช่น แรงดันไฟฟ้าได้รับการจัดอันดับที่ [ค่าความละเอียดแรงดันไฟฟ้าเฉพาะ] และกระแสไฟได้รับการจัดอันดับที่ [ค่าความละเอียดปัจจุบันเฉพาะ] สามารถแยกแยะการเปลี่ยนแปลงแอนะล็อกเล็กๆ น้อยๆ ได้อย่างแม่นยำ และให้การสนับสนุนข้อมูลโดยละเอียดสำหรับระบบควบคุม อัตราการสุ่มตัวอย่าง: สามารถตั้งค่าอัตราการสุ่มตัวอย่างได้อย่างยืดหยุ่นตามความต้องการใช้งาน สูงสุด [ค่าอัตราการสุ่มตัวอย่างเฉพาะ] ครั้ง/วินาที เพื่อปรับให้เข้ากับกระบวนการทางอุตสาหกรรมต่างๆ ไม่ว่าจะเป็นกระบวนการไดนามิกที่เปลี่ยนแปลงอย่างรวดเร็วหรือกระบวนการคงที่ที่ค่อนข้างเสถียร

คำอธิบายการทำงาน

สัญญาณอะนาล็อกอินพุตจะถูกกรองและขยายผ่านวงจรปรับสภาพสัญญาณในตัวเพื่อปรับปรุงคุณภาพสัญญาณ ลดการรบกวนของสัญญาณรบกวนในผลการวัด และทำให้ข้อมูลที่รวบรวมมีเสถียรภาพและแม่นยำยิ่งขึ้น ฟังก์ชั่นการวินิจฉัย: ฟังก์ชั่นการวินิจฉัยตัวเองสามารถตรวจสอบสถานะการทำงานของโมดูลได้แบบเรียลไทม์ ให้ข้อมูลเช่นสถานะการเชื่อมต่อช่องสัญญาณและสัญญาณเกินขีดจำกัด และตอบกลับข้อมูลการวินิจฉัยไปยังระบบควบคุมทันทีผ่านไฟแสดงสถานะที่เกี่ยวข้องหรืออินเทอร์เฟซการสื่อสาร ซึ่งสะดวกสำหรับเจ้าหน้าที่ซ่อมบำรุงในการค้นหาและแก้ไขปัญหา

อินเตอร์เฟซการสื่อสาร

ระบบควบคุมส่วนบน ABB AI086-8/4 และแต่ละโมดูลอิสระส่งข้อมูลผ่านอินเทอร์เฟซการสื่อสารมาตรฐาน (เช่น Profibus-DP เป็นต้น) และสอดคล้องกับมาตรฐานการสื่อสารโปรโตคอล รับประกันการส่งข้อมูลที่รวดเร็ว เสถียร และเชื่อถือได้ และสามารถบูรณาการเข้ากับระบบอัตโนมัติทั้งหมดได้อย่างราบรื่น

การเชื่อมต่อและสายไฟ

การติดตั้งรางมาตรฐานช่วยเพิ่มความเร็วในการติดตั้งและถอดชิ้นส่วนในตู้ควบคุม ช่วยประหยัดเวลาและพื้นที่ในการติดตั้ง ให้การระบุเทอร์มินัลที่ชัดเจนเพื่ออำนวยความสะดวกให้ผู้ใช้สามารถเชื่อมต่อแหล่งสัญญาณอะนาล็อกต่างๆ ได้อย่างถูกต้อง สุดท้ายนี้ เป็นคำแนะนำเกี่ยวกับข้อกำหนดในการส่งข้อมูลที่มีคุณภาพในกระบวนการรับข้อมูล เช่น เส้นผ่านศูนย์กลางของสายเคเบิลและการป้องกัน

การกำหนดค่าและการเขียนโปรแกรม

ในระหว่างการใช้งาน ผู้ปฏิบัติงานต้องใช้ซอฟต์แวร์การเขียนโปรแกรมที่รองรับหรือเครื่องมือกำหนดค่าผ่านโฮสต์ได้ตลอดเวลาตามสถานการณ์การใช้งานเพื่อตั้งค่าพารามิเตอร์ของแต่ละโมดูล เช่น การเลือกประเภทสัญญาณ การตั้งค่าอัตราการสุ่มตัวอย่าง ฯลฯ

สาขาการสมัคร

โมดูลอินพุตแบบอะนาล็อก ABB AI086-8/4 ถูกนำมาใช้กันอย่างแพร่หลายในระบบควบคุมอัตโนมัติในอุตสาหกรรมต่างๆ เช่น พลังงาน เคมี และการผลิต สามารถรวบรวมสัญญาณอะนาล็อกที่ส่งออกโดยเซ็นเซอร์ต่างๆ (เซ็นเซอร์อุณหภูมิ เซ็นเซอร์ความดัน เซ็นเซอร์การไหล ฯลฯ) และให้ข้อมูลพื้นฐานที่สำคัญสำหรับการตรวจสอบ การควบคุม และการเพิ่มประสิทธิภาพกระบวนการผลิตทางอุตสาหกรรม
