เอบีบี 3BHB005243R0106

ภาพรวมผลิตภัณฑ์

ABB KUC755AE106 เป็นตัวควบคุมส่วนกลางและอินเทอร์เฟซประสิทธิภาพสูงที่ออกแบบโดย ABB สำหรับตัวควบคุมแบบฝังที่ตั้งโปรแกรมได้ AC 800PEC หรือแพลตฟอร์มอินเวอร์เตอร์แรงดันไฟฟ้าปานกลาง 3BHB005243R0106 เป็นสมองหลักของไดรฟ์หรือระบบควบคุมทั้งหมด รับผิดชอบการดำเนินการอัลกอริธึมควบคุมแบบเรียลไทม์ ประมวลผลสัญญาณ I/O ความเร็วสูง การจัดการบัสการสื่อสารภายใน และการโต้ตอบกับระบบด้านบน โดยทั่วไปบอร์ดนี้จะถูกติดตั้งภายในตู้ควบคุมหลักหรือหน่วยจ่ายไฟของอุปกรณ์ขับเคลื่อน และเชื่อมต่ออย่างใกล้ชิดกับโมดูลการทำงานอื่นๆ ผ่านทางแบ็คเพลนบัสหรือสายเคเบิลเฉพาะ ทำให้เกิดระบบควบคุมที่บูรณาการและตอบสนองในระดับสูง ความเสถียรและความน่าเชื่อถือเป็นตัวกำหนดประสิทธิภาพการปฏิบัติงานและความปลอดภัยของอุปกรณ์ขับเคลื่อนทั้งหมดและแม้แต่สายการผลิตโดยตรง

ข้อมูลจำเพาะของผลิตภัณฑ์andพารามิเตอร์

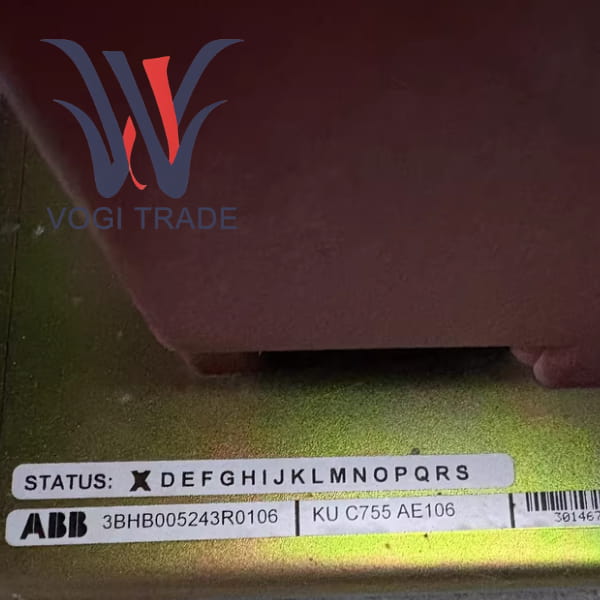

หมายเลขการสั่งซื้อ            3BHB005243R0106

หมายเลขรุ่น                KUC755AE106

ชื่อผลิตภัณฑ์                 หน่วยควบคุม / หน่วยประมวลผลกลาง

หมายเลขพิกัดศุลกากร     85371090

ข้อมูลจำเพาะทางกายภาพ

น้ำหนักสุทธิ                     ประมาณ 2.5 กก.

ขนาดผลิตภัณฑ์         ขนาดยูโรการ์ดมาตรฐาน เหมาะสำหรับชั้นวางเฉพาะของ ABB

วิธีการติดตั้ง          การติดตั้งรางหรือการติดตั้งสล็อตแบ็คเพลนของชั้นวาง

ประสิทธิภาพหลัก

โปรเซสเซอร์                       ไมโครโปรเซสเซอร์แบบฝังสถาปัตยกรรม PowerPC หรือ ARM ประสิทธิภาพสูง ออกแบบมาเป็นพิเศษสำหรับงานฮาร์ดเรียลไทม์

หน่วยความจำ                         SDRAM และแฟลชในตัว

ระบบปฏิบัติการ           รันระบบปฏิบัติการแบบเรียลไทม์ที่เป็นกรรมสิทธิ์ของ ABB เพื่อให้มั่นใจถึงการกำหนดระดับของลูปควบคุม อินเตอร์เฟซการสื่อสาร

ภายใน                         รองรับบัสแบ็คเพลนอนุกรมความเร็วสูงสำหรับการสื่อสารกับโมดูล I/O และโมดูลพลังงาน

ภายนอก                         โดยปกติจะมีอินเทอร์เฟซ RJ45, RS-485/422 รองรับโปรโตคอลอุตสาหกรรมหลัก เช่น Modbus TCP/RTU, PROFIBUS DP, PROFINET, Ethernet/IP

สิ่งแวดล้อมและการปฏิบัติตามกฎระเบียบ

อุณหภูมิในการทำงาน    0°C ถึง +55°C

ระดับการป้องกัน                IP20

การรับรอง                  เป็นไปตามมาตรฐานความปลอดภัยสากลและมาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้า เช่น CE, UL, cUL

การเปรียบเทียบผลิตภัณฑ์ที่คล้ายกัน

ปัญหาที่พบดูรินg ใช้

ตามคำติชมของผู้ใช้และการปฏิบัติงานด้านวิศวกรรม ปัญหาต่อไปนี้อาจเกิดขึ้นเมื่อใช้ KUC755AE106

เวอร์ชันเฟิร์มแวร์ที่เข้ากันไม่ได้

หลังจากเปลี่ยนบอร์ดใหม่ หากโหลดเวอร์ชันเฟิร์มแวร์ที่เข้ากันได้กับโมดูลอื่นๆ ของระบบไม่ถูกต้อง ระบบจะไม่เริ่มทำงานหรือจะมีข้อผิดพลาดในการสื่อสารที่ผิดปกติ

พารามิเตอร์หายไป

หากไม่สำรองข้อมูลพารามิเตอร์ทั้งหมดก่อนที่จะเปลี่ยน ตรรกะการควบคุมที่กำหนดเอง พารามิเตอร์ PID ขีดจำกัดแอมพลิจูด ฯลฯ ทั้งหมดจะหายไป และจะใช้เวลามากในการแก้ไขจุดบกพร่องใหม่

ความเสียหายจากไฟฟ้าสถิต

เมื่อเสียบหรือถอดปลั๊กบอร์ดในฤดูแล้งหรือไม่ได้ใช้มาตรการป้องกันไฟฟ้าสถิต เป็นเรื่องง่ายมากที่จะทำลาย IC ที่มีความแม่นยำบนบอร์ดเนื่องจากการคายประจุไฟฟ้าสถิต

ปัจจัยด้านสิ่งแวดล้อม

การทำงานเป็นเวลานานในสภาพแวดล้อมที่มีอุณหภูมิสูง ความชื้นสูง หรือมีฝุ่นมากอาจทำให้ตัวเก็บประจุด้วยไฟฟ้าบนบอร์ดมีอายุหรือขั้วต่อเกิดออกซิไดซ์ ทำให้เกิดข้อผิดพลาดเป็นระยะๆ

การรบกวนทางแม่เหล็กไฟฟ้า

หากการเดินสายไฟในตู้ควบคุมไม่ได้มาตรฐาน การรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรงอาจเชื่อมต่อกับสายสื่อสารของบอร์ดควบคุม ส่งผลให้แพ็กเก็ตข้อมูลสูญหายหรือข้อผิดพลาดบิต

สินค้าที่เกี่ยวข้องอีกครั้งคำชมเชย

ฮาร์ดแวร์ที่เกี่ยวข้องโดยตรง

KUC755AE117 Gate Unit Power Supply ให้พลังงานขับเคลื่อนสำหรับหน่วยจ่ายไฟที่ควบคุมโดย KUC755AE106

โมดูลขยาย I/O AI810, AO810, DI810, DO810 ใช้สำหรับเชื่อมต่อเซ็นเซอร์และแอคทูเอเตอร์ในสถานที่

โมดูลการสื่อสาร เช่น โมดูล Profibus DP Master/Slave, โมดูล Ethernet/IP ใช้สำหรับบูรณาการกับระบบระดับบนยี่ห้อต่างๆ

แบ็คเพลนและโครงสำหรับติดตั้งและเชื่อมต่อโมดูล KUC755 series ทั้งหมด

ซอฟต์แวร์ที่รองรับ

สภาพแวดล้อมการพัฒนาแบบรวมอย่างเป็นทางการของ ABB Automation Builder ซึ่งใช้สำหรับการเขียนโปรแกรม การกำหนดค่า การจำลอง การดีบัก และการบำรุงรักษา KUC755AE106

DriveComposer Pro สำหรับการตั้งค่าพารามิเตอร์ การตรวจสอบ และการวินิจฉัยข้อบกพร่องของอุปกรณ์ไดรฟ์โดยเฉพาะ

อุปกรณ์โฮสต์

ABB ACS 1000 / ACS 5000 / MEGADRIVE ซีรีส์ตัวแปลงความถี่แรงดันไฟฟ้าปานกลาง
