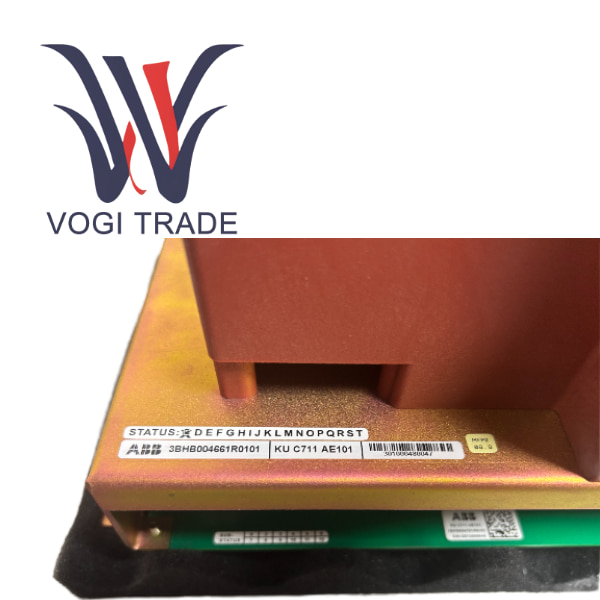

เอบีบี 3BHB004661R0101

ภาพรวมผลิตภัณฑ์

ABB KUC711AE101 เป็นโมดูลพลังงานภายในประสิทธิภาพสูงโดยเฉพาะซึ่งออกแบบและผลิตโดย ABB สำหรับซีรีส์การจัดการและควบคุมพลังงานของกลุ่มผลิตภัณฑ์ไดรฟ์และระบบอัตโนมัติทางอุตสาหกรรม3BHB004661R0101ไม่ใช่อุปกรณ์จ่ายไฟแบบสแตนด์อโลนที่สามารถนำมาใช้โดยตรงสำหรับการกระจายภาคสนาม แต่ถูกรวมเข้ากับอุปกรณ์อิเล็กทรอนิกส์กำลังที่ซับซ้อนกว่าของ ABB ในฐานะระบบย่อยการทำงานหลัก ภารกิจหลักคือการจัดหาแหล่งจ่ายไฟ DC ที่มีความเสถียรสูง แยกเดี่ยว และบริสุทธิ์สำหรับวงจรขับเคลื่อนเกทของอุปกรณ์เซมิคอนดักเตอร์กำลัง ในระบบอิเล็กทรอนิกส์กำลัง คุณภาพของสัญญาณขับเคลื่อนเกตจะกำหนดความเร็วของการสวิตชิ่ง/ปิด การสูญเสีย และความน่าเชื่อถือของอุปกรณ์สวิตช์ไฟหลักโดยตรง และ KUC711AE101 ก็เป็นแกนพลังงานที่ช่วยให้มั่นใจถึงการทำงานที่เสถียรของจุดเชื่อมต่อที่สำคัญนี้

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

ในฐานะที่เป็นแหล่งจ่ายไฟของหน่วยเกตโดยเฉพาะ ฟังก์ชันหลักและคุณลักษณะได้มาจากบทบาทของแหล่งจ่ายไฟหลักในระบบอิเล็กทรอนิกส์กำลัง เพื่อจ่ายพลังงานสะอาดให้กับตัวควบคุมเกต

ประตูของเซมิคอนดักเตอร์กำลังต้องการพัลส์แรงดันไฟฟ้าที่แม่นยำ รวดเร็ว และแยกได้เพื่อควบคุมสถานะสวิตช์ ที่KUC711AE101มีหน้าที่รับผิดชอบในการแปลงพลังงานไฟฟ้าจากบัสระบบหรือแหล่งจ่ายไฟเสริมให้เป็นแรงดันไฟฟ้ากระแสตรงที่มีสัญญาณรบกวนต่ำและมีความเสถียรสูง เฉพาะสำหรับใช้งานโดยตัวขับเกตเท่านั้น

การแยกไฟฟ้าและการประกันความปลอดภัย

วงจรขับเคลื่อนเกตจะต้องแยกทางไฟฟ้าจากวงจรกำลังหลักไฟฟ้าแรงสูง เพื่อป้องกันวงจรควบคุมแรงดันต่ำและความปลอดภัยของผู้ปฏิบัติงาน โมดูลจ่ายไฟนี้รวมเอาหม้อแปลงแยกกระแสไฟแรงสูงหรือตัวแปลง DC/DC เข้าด้วยกัน เพื่อให้มั่นใจถึงอุปสรรคการแยกส่วนที่สำคัญนี้

ความน่าเชื่อถือและความทนทานสูง

เนื่องจากเป็นผลิตภัณฑ์เกรดอุตสาหกรรมของ ABB โมดูลพลังงานนี้จึงได้รับการออกแบบสำหรับสภาพแวดล้อมที่มีแม่เหล็กไฟฟ้าที่รุนแรง KUC711AE101 จะต้องสามารถต้านทานการรบกวน dv/dt และ di/dt สูงที่เกิดขึ้นเมื่อวงจรไฟฟ้าหลักสวิตช์ และรับประกันความเสถียรของเอาต์พุตของตัวเอง ป้องกันทริกเกอร์ที่ผิดพลาดหรือความล้มเหลวของไดรฟ์เนื่องจากการรบกวนของพลังงาน

การออกแบบที่กะทัดรัดและบูรณาการ

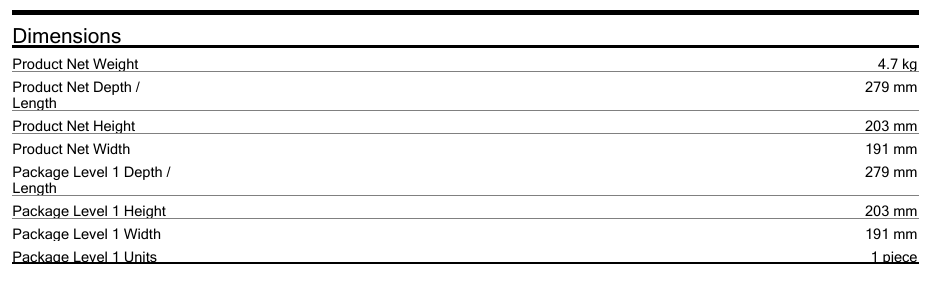

แม้จะหนัก 4.7 กก. แต่ขนาดก็ค่อนข้างกะทัดรัด ช่วยให้บูรณาการเข้ากับหน่วยกำลังของตัวแปลงความถี่ที่มีพื้นที่จำกัดได้สะดวก การออกแบบแบบบูรณาการนี้ช่วยลดการเดินสายภายนอกและเพิ่มความน่าเชื่อถือโดยรวมและความหนาแน่นของพลังงานของระบบ

การบำรุงรักษาระบบที่ง่ายขึ้น

ด้วยการรวมฟังก์ชันการจ่ายไฟของเกตเข้ากับโมดูลเฉพาะ เมื่อเกิดข้อผิดพลาดที่เกี่ยวข้องกับการขับเคลื่อนเกตในชุด PMAC สามารถเปลี่ยนหน่วยจ่ายไฟทั้งหมดได้อย่างรวดเร็วและแม่นยำโดยไม่จำเป็นต้องซ่อมแซมวงจรไฟฟ้าที่ซับซ้อน ซึ่งช่วยลดเวลาหยุดทำงานลงได้อย่างมาก

เรื่องราวสถานการณ์ที่เกี่ยวข้อง

การปิดระบบโดยอุบัติเหตุของเครื่องอัดแก๊สสำหรับแคร็กกุญแจในโรงงานเอทิลีน

ในหน่วยแคร็กเอทิลีนของโรงงานเคมีขนาดใหญ่ เครื่องอัดแก๊สสำหรับแคร็กคีย์ที่ขับเคลื่อนโดยอินเวอร์เตอร์แรงดันไฟฟ้าปานกลาง ABB สะดุดและหยุดทำงานกะทันหัน สายการผลิตทั้งหมดถูกบังคับให้หยุดชะงัก ส่งผลให้เกิดการสูญเสียสูงถึงหลายล้านดอลลาร์ต่อชั่วโมง วิศวกรนอกสถานที่ใช้ซอฟต์แวร์วินิจฉัยเพื่อระบุว่าบันทึกข้อผิดพลาดชี้ไปที่ความล้มเหลวของแหล่งจ่ายไฟของเกทไดรฟ์

หลังจากการสอบสวนเบื้องต้น มีข้อสงสัยว่ามีปัญหากับแหล่งจ่ายไฟของหน่วยเกตภายในหน่วยกำลังของอินเวอร์เตอร์ แหล่งจ่ายไฟนี้มีหน้าที่ในการจ่ายพลังงานให้กับโมดูล IGBT แบบขนานหลายร้อยโมดูล เนื่องจากโรงงานตั้งอยู่ใกล้ชายฝั่ง อากาศจึงมีเกลือในปริมาณสูง และอุปกรณ์ทำงานอย่างต่อเนื่องมาหลายปี ตัวเก็บประจุด้วยไฟฟ้าภายในแหล่งจ่ายไฟอาจมีอายุมากขึ้น ส่งผลให้แรงดันไฟฟ้าเอาท์พุตเพิ่มขึ้น ซึ่งทำให้ไม่สามารถขับเคลื่อน IGBT อย่างเสถียรภายใต้สภาวะที่มีโหลดสูง จึงทำให้เกิดการป้องกัน

ทีมบำรุงรักษาเปิดใช้งานโมดูลจ่ายไฟเกตเฉพาะจากโรงงาน ABB KUC711AE101 3BHB004661R0101 ดั้งเดิมจากคลังสินค้าอะไหล่ทันที หลังจากเปลี่ยนและทดสอบในกรณีฉุกเฉินเป็นเวลาหลายชั่วโมง คอมเพรสเซอร์สามารถรีสตาร์ทได้สำเร็จ และสายการผลิตก็กลับสู่สภาวะปกติ เหตุการณ์นี้เน้นย้ำถึงบทบาทที่สำคัญของโมดูลจ่ายไฟเฉพาะโรงงานดั้งเดิมในการรับประกันการทำงานของอุปกรณ์หลักในอุตสาหกรรมกระบวนการต่อเนื่องอย่างต่อเนื่อง
