ยี่ห้อ:เอบีบี
ลักษณะ:บอร์ดควบคุม I/O IOEC
สภาพ:ใหม่
ใบรับรอง:จดหมายรับประกันรายงานการทดสอบ COO
รับประกัน: 1 ปี
จำนวนสินค้าคงคลัง:6
เงื่อนไขการชำระเงิน: T / T
พอร์ตการจัดส่งสินค้า: เซียะเหมิน

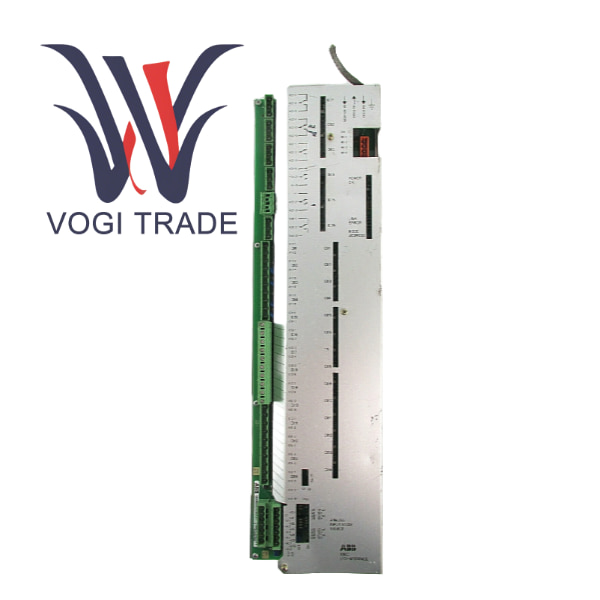

ABB 3BHB003041R0001 UFC719AE เป็นบอร์ดควบคุม I/O เฉพาะที่ออกแบบและผลิตโดย ABB สำหรับระบบอัตโนมัติทางอุตสาหกรรมและระบบขับเคลื่อน ตามตารางข้อมูลที่ให้ไว้ การ์ดบอร์ดนี้ไม่ใช่อุปกรณ์ I/O แบบโมดูลาร์อิสระที่สามารถใช้งานได้โดยตรงที่ไซต์งาน แต่ถูกรวมเข้าเป็นส่วนประกอบการทำงานหลักใน Kit ที่ซับซ้อนมากขึ้น
|
ผลิต |
เอบีบี |
|
หมายเลขรุ่น: |
UFC719AE |
|
หมายเลขการสั่งซื้อ |
3BHB003041R0001 |
|
แคตตาล็อก |
อะไหล่วีเอฟดี |
|
ประเทศต้นกำเนิด |
สวีเดน |
|
รหัส HS: |
8517795000 |
|
มิติ |
45.7*5.1*16 ซม |
|
มิติการบรรจุ |
47*7.5*18ซม |
|
น้ำหนัก |
1.3กก |
ขอบเขตอุตสาหกรรมที่เกี่ยวข้อง
เนื่องจากบอร์ดควบคุม I/O นี้เป็นส่วนหนึ่งของชุดซีรีส์ ABB PMAC อุตสาหกรรมที่เกี่ยวข้องสำหรับ 3BHB003041R0001 ขึ้นอยู่กับขอบเขตการใช้งานของระบบ PMAC ทั้งหมด ผลิตภัณฑ์ไดรฟ์และระบบอัตโนมัติของ ABB มีการใช้กันอย่างแพร่หลายใน
อุปกรณ์เครื่องจักรกล, การขนถ่ายวัสดุ, เครื่องจักรบรรจุภัณฑ์, เครื่องจักรการพิมพ์ในอุตสาหกรรมการผลิต
การควบคุมปั๊ม พัดลม คอมเพรสเซอร์ในกระบวนการอุตสาหกรรมซึ่งเป็นเรื่องปกติในอุตสาหกรรมต่างๆ เช่น วิศวกรรมเคมี ปิโตรเลียมและก๊าซธรรมชาติ การบำบัดน้ำ
โครงสร้างพื้นฐาน HVAC ระบบอัตโนมัติในอาคาร
พลังงาน พลังงานทดแทน อุปกรณ์เสริมสำหรับโรงไฟฟ้าแบบดั้งเดิม
เปรียบเทียบข้อดีและข้อเสีย
| ข้อดี |
ข้อเสีย |
|
รับประกันคุณภาพโรงงาน เนื่องจากส่วนประกอบ ABB ดั้งเดิม คุณภาพและประสิทธิภาพจึงเหมือนกับอุปกรณ์ดั้งเดิมทุกประการ |
สินค้าที่ไม่เป็นอิสระ ไม่สามารถซื้อแยกต่างหากสำหรับการพัฒนาโครงการใหม่หรือระบบที่ไม่ใช่ ABB |
|
ความเข้ากันได้ที่สมบูรณ์แบบ ออกแบบมาโดยเฉพาะสำหรับชุด PMAC โดยเฉพาะ ช่วยให้เปลี่ยนทดแทนได้อย่างราบรื่นโดยไม่มีปัญหาด้านความเข้ากันได้ |
ค่าใช้จ่ายสูง เนื่องจากเป็นอะไหล่แท้จากโรงงานราคาจึงมักจะสูงกว่าทางเลือกทั่วไป |
|
มีความน่าเชื่อถือสูง สืบทอดคุณลักษณะที่แข็งแกร่งและทนทานของผลิตภัณฑ์อุตสาหกรรมของ ABB |
ความยืดหยุ่นที่จำกัด ฟังก์ชั่นและข้อมูลจำเพาะได้รับการแก้ไขแล้วและไม่สามารถแก้ไขหรือขยายตามความต้องการได้ |
|
การบำรุงรักษาที่ง่ายขึ้น สามารถทดแทนด้วยบอร์ดการ์ดได้ ส่งผลให้ประสิทธิภาพในการบำรุงรักษาสูง |
การพึ่งพาระบบนิเวศของ ABB สามารถใช้ได้เฉพาะในกลุ่มผลิตภัณฑ์เฉพาะของ ABB เท่านั้น |
|
การสนับสนุนด้านเทคนิค มีบริการสนับสนุนทางเทคนิคและการรับประกันอย่างเป็นทางการของ ABB |
|
คู่มือการติดตั้ง
หมายเหตุสำคัญ! เนื่องจาก 3BHB003041R0001 เป็นการ์ดบอร์ดที่รวมอยู่ในชุด PMAC กระบวนการติดตั้งไม่ได้หมายถึงการติดตั้งเข้ากับราง DIN หรือเฟรม ในสถานการณ์การบำรุงรักษา ควรเปลี่ยนเมนบอร์ดดังกล่าวบนเมนบอร์ดชุด PMAC ที่เกี่ยวข้องแทน การดำเนินการนี้จะต้องดำเนินการโดยวิศวกรบริการที่ได้รับการรับรองจาก ABB และต้องปฏิบัติตามคู่มือการบำรุงรักษาอย่างเป็นทางการของ ABB อย่างเคร่งครัด ขั้นตอนการดำเนินงาน
การเตรียมความปลอดภัย
การไฟฟ้าดับโดยสมบูรณ์ช่วยให้แน่ใจว่าชุด PMAC ทั้งหมดและแหล่งพลังงานต้นน้ำถูกตัดการเชื่อมต่อโดยสมบูรณ์ และดำเนินการขั้นตอนการล็อค/ติดฉลาก
ปลดปล่อยพลังงานที่ตกค้าง รอเป็นเวลาพอสมควรเพื่อให้ตัวเก็บประจุบัส DC ภายในไดรฟ์คายประจุจนหมด
มาตรการป้องกันไฟฟ้าสถิต สวมสายรัดข้อมือป้องกันไฟฟ้าสถิตและทำงานบนโต๊ะป้องกันไฟฟ้าสถิต
ถอดบอร์ดเก่าออก
เปิดเคสของชุด PMAC ค้นหาบอร์ดควบคุม UF C719 AE I/O
ถอดสายเคเบิล ขั้วต่อ หรือขั้วต่อทั้งหมดที่เชื่อมต่อกับบอร์ดนี้ออกอย่างระมัดระวัง และทำเครื่องหมายไว้เพื่อป้องกันความสับสน
คลายและถอดสกรูหรือคลิปที่ยึดบอร์ดออก
ถอดบอร์ดเก่าออกจากซ็อกเก็ตหรือรางได้อย่างราบรื่น
ติดตั้งบอร์ดใหม่
การตรวจสอบด้วยสายตาของบอร์ด 3BHB003041R0001 ใหม่ยืนยันว่าไม่มีความเสียหายทางกายภาพ
จัดทิศทางและสอดบอร์ดใหม่ลงในซ็อกเก็ตที่สอดคล้องกันบนเมนบอร์ดในแนวตั้งอย่างราบรื่น เพื่อให้แน่ใจว่าพินทั้งหมดเข้าที่แล้ว
ขันสกรูหรือคลิปของบอร์ดกลับเข้าที่
เชื่อมต่อสายเคเบิลและขั้วต่อทั้งหมดใหม่ตามเครื่องหมาย ทีละเส้นและแน่นหนา
เปิดเครื่องและยืนยัน
ประกอบปลอกของชุด PMAC อีกครั้ง
ปล่อย LOTO เปิดเครื่องทีละขั้นตอนตามขั้นตอน
ใช้ ABB DriveComposer หรือ HMI ที่เกี่ยวข้องเพื่อตรวจสอบว่ามีรหัสความผิดปกติที่เกี่ยวข้องกับ I/O ในระบบหรือไม่
ทดสอบฟังก์ชัน I/O เพื่อตรวจสอบว่าสามารถอ่านสัญญาณอินพุตได้อย่างถูกต้อง และสัญญาณเอาต์พุตสามารถขับเคลื่อนอุปกรณ์ภาคสนามได้อย่างถูกต้อง
ย้ำอีกครั้ง!! กระบวนการติดตั้งนี้เกี่ยวข้องกับอุปกรณ์อิเล็กทรอนิกส์กำลังไฟฟ้าแรงสูง การใช้งานที่ไม่เหมาะสมอาจนำไปสู่การบาดเจ็บสาหัสหรืออุปกรณ์เสียหายได้ ผู้ที่ไม่ใช่มืออาชีพไม่ได้รับอนุญาตให้ดำเนินการโดยเด็ดขาด
