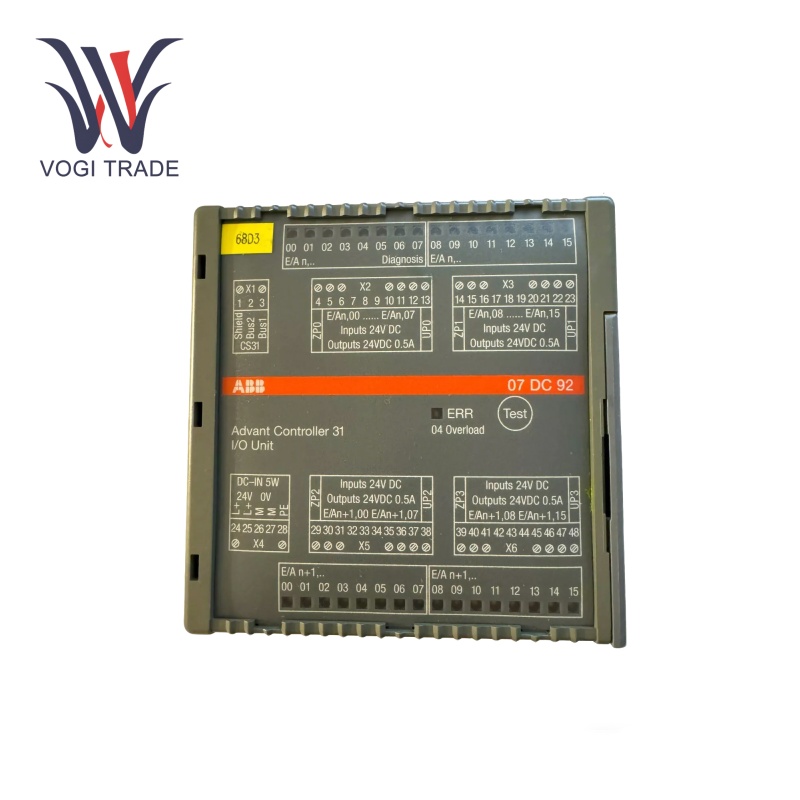

ABB 07DC92

พารามิเตอร์การดำเนินงาน

แรงดันไฟฟ้า:24 ใน DC

อินพุตปัจจุบัน:ประมาณ 7 mA ต่อช่อง

สัญญาณล่าช้า:1 มิลลิวินาที

พิมพ์:เอาต์พุตทรานซิสเตอร์

โหลดเล็กน้อย:0.5 A ต่อช่อง

การป้องกัน:โอเวอร์โหลดและป้องกันลัดวงจร

การแยกตัว:แต่ละกลุ่ม I/O ทั้งสี่กลุ่มถูกแยกออกจากกันด้วยไฟฟ้าและจากส่วนที่เหลือของหน่วย

คุณสมบัติของผลิตภัณฑ์

ฟังก์ชั่นอินพุตดิจิตอล:ส่วนอินพุตดิจิตอลของโมดูล ABB 07DC92 ส่วนใหญ่ใช้เพื่อรับสัญญาณดิจิตอลจากอุปกรณ์ฟิลด์ ประเภทอุปกรณ์เหล่านี้อาจรวมถึงเซ็นเซอร์สวิตช์และอุปกรณ์ดิจิตอล - เอาต์พุต

การแยกไฟฟ้า:ระหว่างบัสระบบ CS31 และส่วนที่เหลือของหน่วยและระหว่างกลุ่มอินพุต โดยการแยกระบบควบคุมจะช่วยปกป้องระบบควบคุมจากสัญญาณรบกวนทางไฟฟ้าและความผิดพลาดในอุปกรณ์สนาม

การปรับสภาพสัญญาณ:สัญญาณที่จะนำเข้าสู่ระบบควบคุมจะถูกปรับสภาพโดยโมดูล การปรับสภาพดังกล่าวอาจรวมถึงเสียงกรองการขยายสัญญาณที่อ่อนแอและตรวจสอบให้แน่ใจว่าสัญญาณเหล่านั้นอยู่ในโวลต์ต่อช่วงที่เหมาะสมเพื่อให้ระบบควบคุมทำงาน ใช้เทคโนโลยีวงจรรวมสมัยที่ทันสมัยพวกเขาใช้เพื่อจัดการกับประเภทและระดับสัญญาณอินพุตที่แตกต่างกันทำให้เข้ากันได้กับอุปกรณ์จำนวนมากในสนาม

สัญญาณควบคุมการสร้าง:ส่วนเอาต์พุตดิจิตอลของ ABB 07DC92Generates สัญญาณควบคุมไปยังอุปกรณ์ควบคุมฟิลด์ ตามคำสั่งที่ได้รับจากระบบควบคุมโมดูลจะเปลี่ยนช่องสัญญาณเอาต์พุตเพื่อควบคุมการทำงานของอุปกรณ์เช่นรีเลย์โซลินอยด์และมอเตอร์

การขับขี่เอาท์พุท:เอาท์พุท ABB 07DC92 4 4 ช่องสามารถขับได้สูงสุด 500 Ma ต่อช่องสัญญาณรวม 4 A ทั่วทั้งกลุ่ม นอกจากนี้ยังสามารถใช้โดยตรงในการควบคุมอุปกรณ์พลังงานต่ำหรือสามารถใช้ร่วมกับเครื่องขยายสัญญาณไฟฟ้าเพื่อขับเคลื่อนโหลดพลังงานที่ใหญ่ขึ้น เอาต์พุตทรานซิสเตอร์ของโมดูลยังเป็นของแข็งสถานะสามารถจัดการโหลดความต้านทานและอุปนัยได้โดยมีข้อ จำกัด บางอย่างเกี่ยวกับความถี่การสลับโหลดอุปนัยเพื่อป้องกันทั้งโมดูลและโหลด

การควบคุมเอาต์พุตดิจิตอล:ให้สัญญาณควบคุม PLC แก่แอคทูเอเตอร์รีเลย์และอุปกรณ์ฟิลด์อื่น ๆ เพื่อเปิดใช้งานการควบคุมการปฏิบัติงานแบบเรียลไทม์

การกำหนดค่าที่ยืดหยุ่น:32 แชนเนลสามารถกำหนดค่าเป็นอินพุตหรือเอาต์พุตได้อย่างอิสระนำเสนอความยืดหยุ่น

การวินิจฉัย:รองรับคุณสมบัติการวินิจฉัยเช่น LED สถานะและรายงานข้อผิดพลาดเพื่อช่วยตรวจสอบประสิทธิภาพของโมดูลและปัญหาการแก้ไขข้อบกพร่อง

การติดตั้ง

การติดตั้ง:ABB 07DC92 นี้เป็นโมดูลที่ติดตั้งรางรถไฟ DIN ซึ่งเป็นรางมาตรฐานขนาด 35 มม. สำหรับการรวมเข้ากับแผงควบคุมที่มีอยู่ได้ง่าย

การเชื่อมต่อไฟฟ้า:แหล่งจ่ายไฟ 24 V DC

การเชื่อมต่อ I/O:เนื่องจากระบบจะมีช่องสัญญาณที่กำหนดค่าได้ทั้งหมด 32 ช่องตรวจสอบให้แน่ใจว่าคุณจับคู่กันอย่างถูกต้องตามที่ใช้สำหรับอินพุตหรือการกำหนดค่าเอาต์พุต

รถบัสระบบ:รวม ABB 07DC92 ลงในบัสระบบ CS31 เพื่อให้สามารถสื่อสารกับ PLC ได้

การกำหนดค่า:โดยปกติจะตั้งค่าที่โรงงานการกำหนดค่าของโมดูลเช่นการตั้งค่าที่อยู่ของโมดูลและกำหนดฟังก์ชั่นของแต่ละช่อง I/O

ช่วงแอปพลิเคชัน

การผลิตอัตโนมัติ:ทำการควบคุมเครื่องจักรและกระบวนการในสายการผลิตโดยอัตโนมัติเพิ่มประสิทธิภาพและคุณภาพของผลิตภัณฑ์

การควบคุมกระบวนการ:การตรวจสอบการดำเนินงานในอุตสาหกรรมเช่นการแปรรูปทางเคมีน้ำมันและก๊าซยาหรืออุตสาหกรรมใด ๆ ที่ต้องใช้การดำเนินงานที่แม่นยำ

การจัดการพลังงาน:ตรวจสอบและควบคุมระบบไฟฟ้าในการผลิตและการกระจายพลังงานเพิ่มประสิทธิภาพการใช้พลังงานและสร้างความมั่นใจในความน่าเชื่อถือของระบบ

ระบบการขนส่ง:ทำงานร่วมกับระบบควบคุมของทางรถไฟสนามบินและโครงสร้างพื้นฐานการขนส่งอื่น ๆ เพื่อปรับปรุงการดำเนินงาน

การแก้ไขปัญหา

การแจ้งเตือนการวินิจฉัย:การส่งสัญญาณทันทีในกรณีของฟังก์ชันโมดูล

ข้อความแสดงข้อผิดพลาด:ใช้คุณสมบัติการวินิจฉัยของ PLC เพื่ออ่านข้อความแสดงข้อผิดพลาดและบันทึกระบบ

การเชื่อมต่อไฟฟ้า:ตรวจสอบให้แน่ใจว่าการเดินสายและตัวเชื่อมต่อทั้งหมดนั้นไม่บุบสลายและอยู่ในตำแหน่งที่ถูกต้อง

การตั้งค่าการกำหนดค่า:ตรวจสอบให้แน่ใจว่าการกำหนดค่าช่องทั้งหมดและที่อยู่โมดูลนั้นถูกต้อง

เงื่อนไขการโหลด:ตรวจสอบให้แน่ใจว่าโหลดไม่เกิน 0.5 A/CH เพื่อหลีกเลี่ยงการโอเวอร์โหลด
