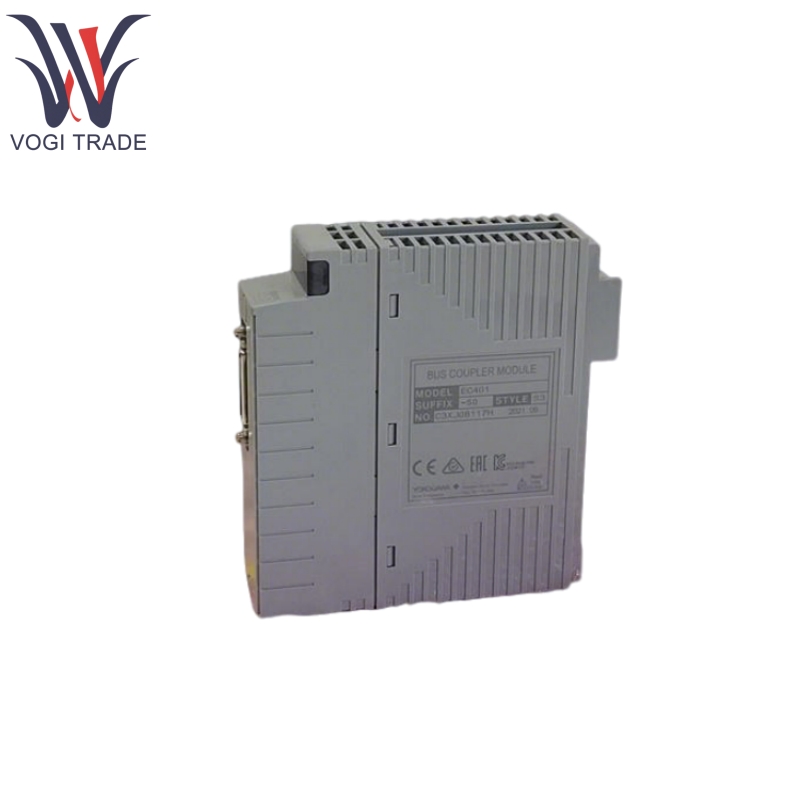

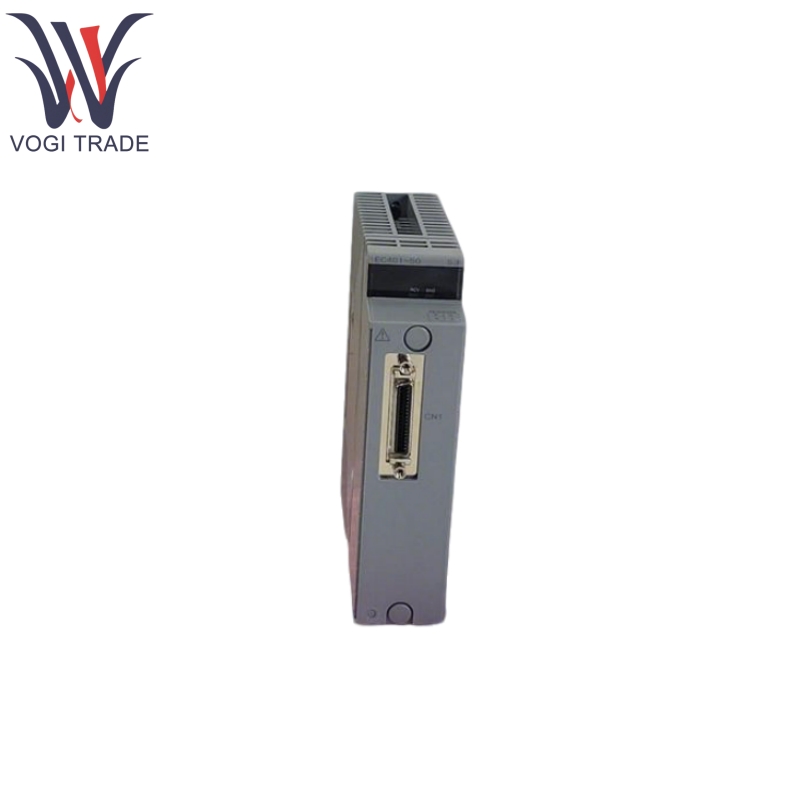

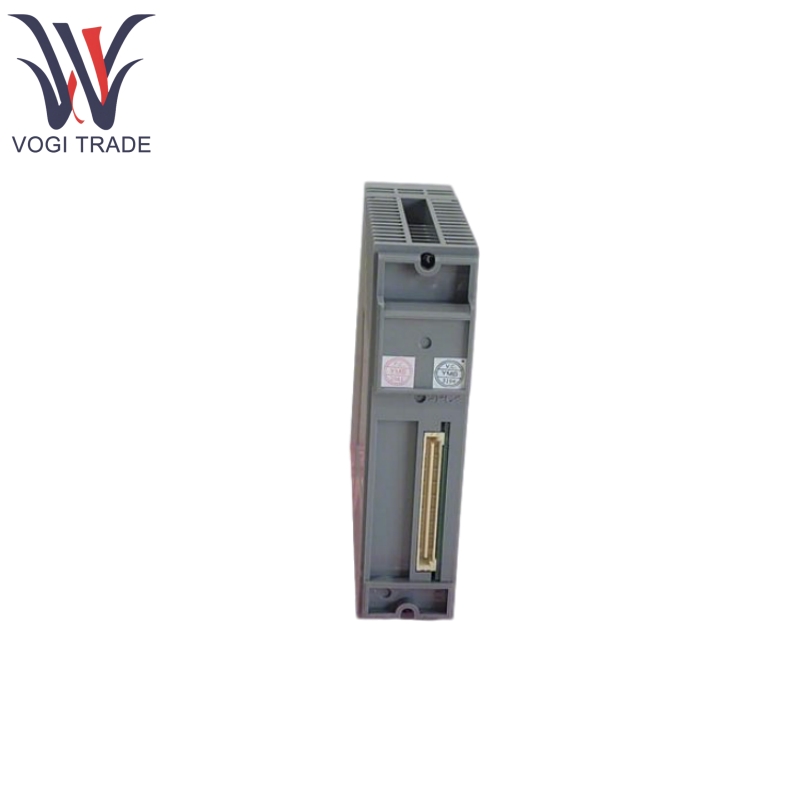

แบรนด์: YokogawaDescription: ESB Bus Coupler Moduleเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นYokogawa EC401-50 เป็นโมดูลการสื่อสารที่เชื่อมต่อหน่วยควบคุมภาคสนามและหน่วยโหนดสำหรับบัส ESB สามารถติดตั้งในชุดควบคุมสนามสำหรับ FIO (เช่น AFV30s, AFV3od, AFV40S, AFV40D, A2FV5OSA2FV50D, A2FV70S, A2FV70D) การติดตั้งโมดูลสองโมดูลในชุดควบคุมฟิลด์สำหรับ FIO ช่วยให้สามารถตั้งค่าบัส ESB แบบสำรองสองอันได้
| ผลิต |
Yokogawa |
| หมายเลขรุ่น |
EC401-50 |
| หมายเลขสั่งซื้อ |
EC401-50 |
| แคตตาล็อก |
VP Centum |
| ประเทศต้นกำเนิด |
ประเทศญี่ปุ่น |
| รหัส HS |
8543709990 |
| มิติ |
16*16*6 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
ฟังก์ชั่น Yokogawa EC401-50 เป็นฟังก์ชั่นอินเตอร์เฟสบัส ESB
Yokogawa EC401-50 จำนวนหน่วยที่เชื่อมต่อได้คือสูงสุด 9 หน่วย (*1)
Yokogawa EC401-50 ความเร็วในการส่งคือ 128 Mbps (การส่งข้อมูลโมดูล I/O)
Yokogawa EC401-50 ระยะการส่งสัญญาณสูงสุด 10 ม.
การบริโภคปัจจุบันของ Yokogawa EC401-50 คือ 0.5 A
ผลิตภัณฑ์โดยใช้หลักการ
Yokogawa EC401-50 ตระหนักถึงการสื่อสารข้อมูลแบบสองทิศทางระหว่างหน่วยควบคุมภาคสนามและหน่วยโหนดผ่านโปรโตคอลบัส ESB และตรรกะการทำงานหลักของมันมีดังนี้:
การเชื่อมต่อทางกายภาพ:
Yokogawa EC401-50 ถูกติดตั้งในสล็อตที่กำหนด (สล็อต 7 หรือ 8) ของชุดควบคุมสนามและเชื่อมต่อกับหน่วยโหนดผ่านสายเคเบิลบัส ESB เพื่อสร้างเครือข่ายควบคุมแบบกระจาย
การส่งข้อมูล:
Yokogawa EC401-50 ส่งข้อมูลโมดูล I/O ในอัตรา 128 Mbps รองรับการสื่อสารแบบขนานระหว่างหลายโหนด (สูงถึง 9) และทำให้มั่นใจได้ว่าการโต้ตอบแบบเรียลไทม์ของคำสั่งควบคุมและข้อมูลภาคสนาม
กลไกความซ้ำซ้อน:
ในการกำหนดค่าความซ้ำซ้อนคู่โมดูลสองโมดูลเชื่อมต่อกับรถบัส ESB อิสระสองคันและเมื่อรถบัสคันหนึ่งล้มเหลวจะเปลี่ยนไปใช้บัสอื่นโดยอัตโนมัติเพื่อให้แน่ใจว่าการสื่อสารต่อเนื่อง
มาตรฐาน:
Yokogawa EC401-50 การปฏิบัติตามข้อกำหนดการสื่อสารของระบบ VP ของ Yokogawa Centum VP ทำให้มั่นใจได้ว่าจะทำงานร่วมกับส่วนประกอบอื่น ๆ ในระบบ

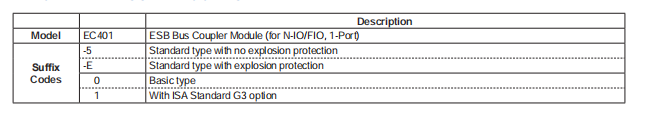

การสั่งซื้อข้อมูล

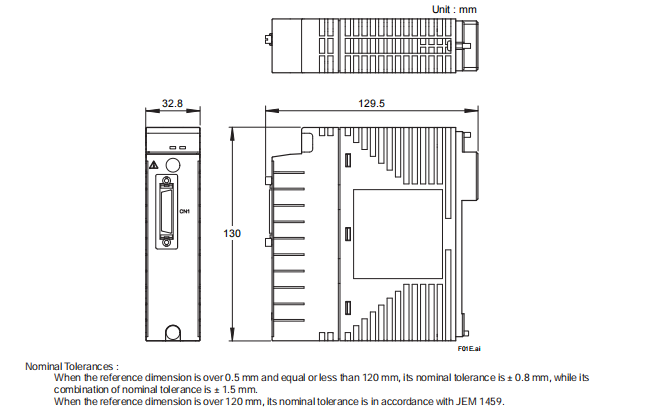

รูปภาพต่อไปนี้แสดงการวาดรายละเอียดผลิตภัณฑ์และแผ่นข้อมูลของ Yokogawa EC401-50
