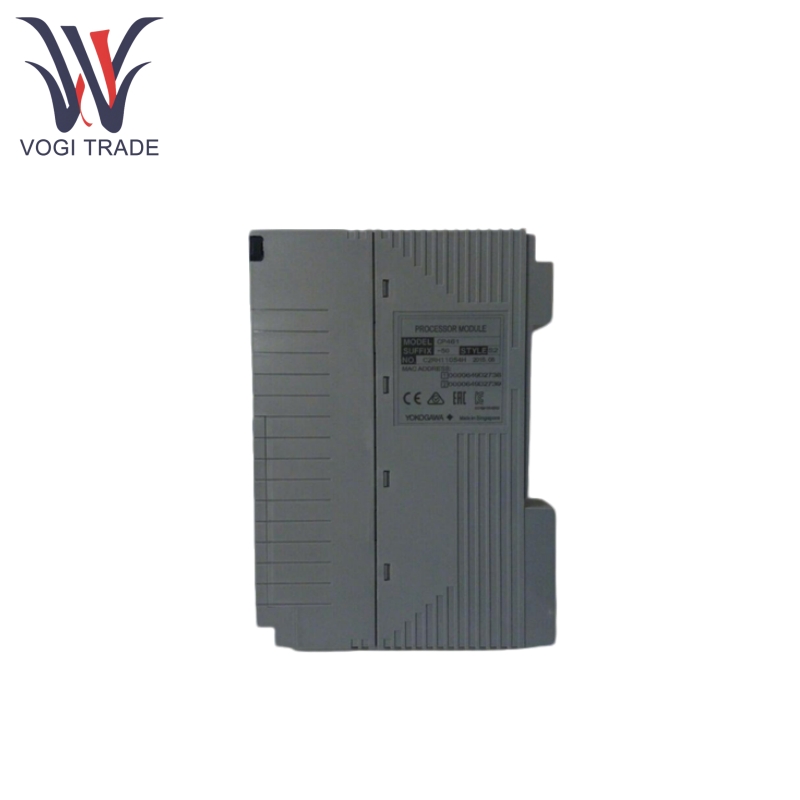

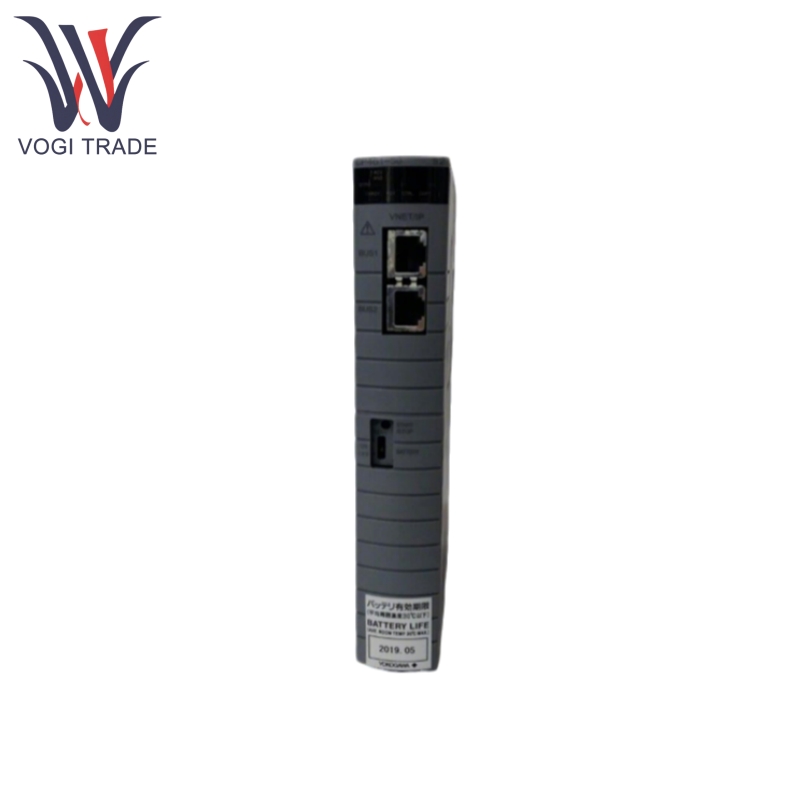

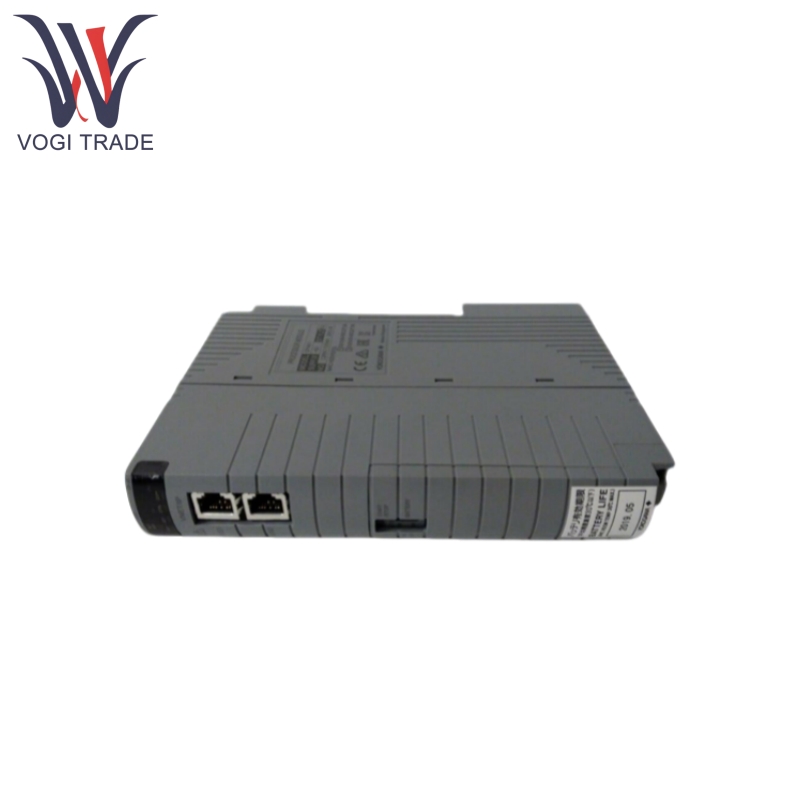

Yokogawa CP461-50

คุณสมบัติของผลิตภัณฑ์

Yokogawa CP461-50 รองรับการกำหนดค่าแบบสอง-ซ้ำซ้อนซึ่งต้องการโมดูล CP461 สองโมดูลของรุ่นเดียวกันเพื่อให้แน่ใจว่าการทำงานของระบบอย่างต่อเนื่องในกรณีที่โมดูลล้มเหลวเดี่ยว

Yokogawa CP461-50 มาพร้อมกับอินเทอร์เฟซ VNET/IP แบบซ้ำซ้อนคู่เพื่อเพิ่มความสามารถในการต่อต้านการแทรกแซงและความต่อเนื่องของการสื่อสารเครือข่าย

หน่วยความจำหลักของ Yokogawa CP461-50 ได้รับการสำรองด้วยแบตเตอรี่ซึ่งสามารถรักษาที่เก็บข้อมูลได้นานถึง 72 ชั่วโมงหลังจากความล้มเหลวของพลังงานและเวลาในการชาร์จแบตเตอรี่อย่างน้อย 48 ชั่วโมง

Yokogawa CP461-50 สามารถเชื่อมต่อได้สูงสุด 13 โหนด/FCU รวมถึงหน่วยโหนดบัส ESB (ANB10) และหน่วยโหนดบัส ESB แบบออพติคอล (ANB11) และรองรับการขยายช่อง I/O ผ่านทาง ESB บัส (รวมถึงบัส ESB แบบออพติคอล)

Yokogawa CP461-50 มีการติดตั้งเอาต์พุตแบบติดต่อ 2 รายการ (NC, C Terminals) ซึ่งได้รับการจัดอันดับที่ 30V DC, 0.3A สูงสุด เมื่อ FCU ล้มเหลว มันสามารถส่งออกสัญญาณติดต่อ FCU ความล้มเหลวตรวจสอบสถานะสภาพแวดล้อมของตู้ (ผ่านบัส HK และบัส ESB แบบออพติคอล) และแสดงสถานะการทำงานของ HKU และสัญญาณเตือนของระบบใน (อินเตอร์เฟสเครื่องจักรของมนุษย์)

ผลิตภัณฑ์โดยใช้หลักการ

Yokogawa CP461-50 ได้รับสัญญาณ I/O จากหน่วยโหนดการขยายตัวดำเนินการโปรแกรมควบคุมที่เก็บไว้ในหน่วยความจำ (รองรับการสำรองแบตเตอรี่ 72 ชั่วโมงหลังจากความล้มเหลวของพลังงาน) และเอาต์พุตคำสั่งควบคุมไปยังอุปกรณ์ฟิลด์

ในการกำหนดค่าซ้ำซ้อนคู่ Yokogawa CP461-50 ทำงานแบบซิงโครนัสและสลับโดยอัตโนมัติในกรณีที่โมดูลล้มเหลวเดียวเพื่อให้มั่นใจว่าการควบคุมอย่างต่อเนื่อง

Yokogawa CP461-50 สามารถสื่อสารกับระบบเลเยอร์ด้านบนผ่านอินเตอร์เฟส VNET/IP แบบซ้ำซ้อนคู่และโต้ตอบกับหน่วยโหนดขยายผ่านบัส ESB (รวมถึงบัส ESB แบบออพติคอล) เพื่อรับรู้การควบคุมแบบกระจาย

Yokogawa CP461-50 สามารถให้ข้อเสนอแนะแบบเรียลไทม์ของสถานะการทำงานของ FCU ผ่านเอาต์พุตการติดต่อพร้อมและกระตุ้นการติดต่อเพื่อตัดการเชื่อมต่อในกรณีที่เกิดความล้มเหลวและอินเทอร์เฟซ HKU เสริมเพื่อขยายการตรวจสอบสภาพแวดล้อมและฟังก์ชั่นการเตือนภัย
