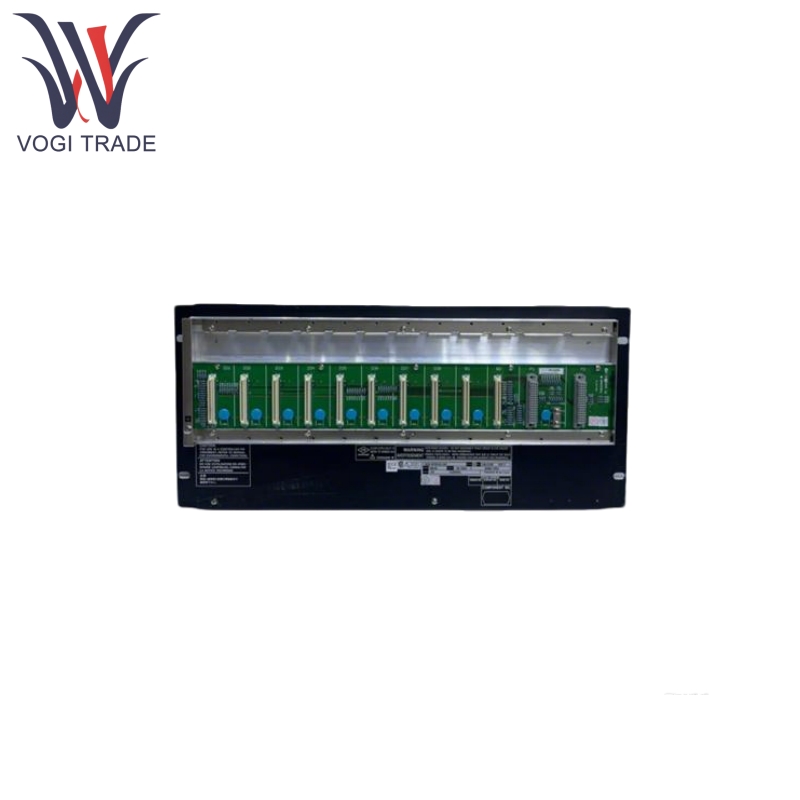

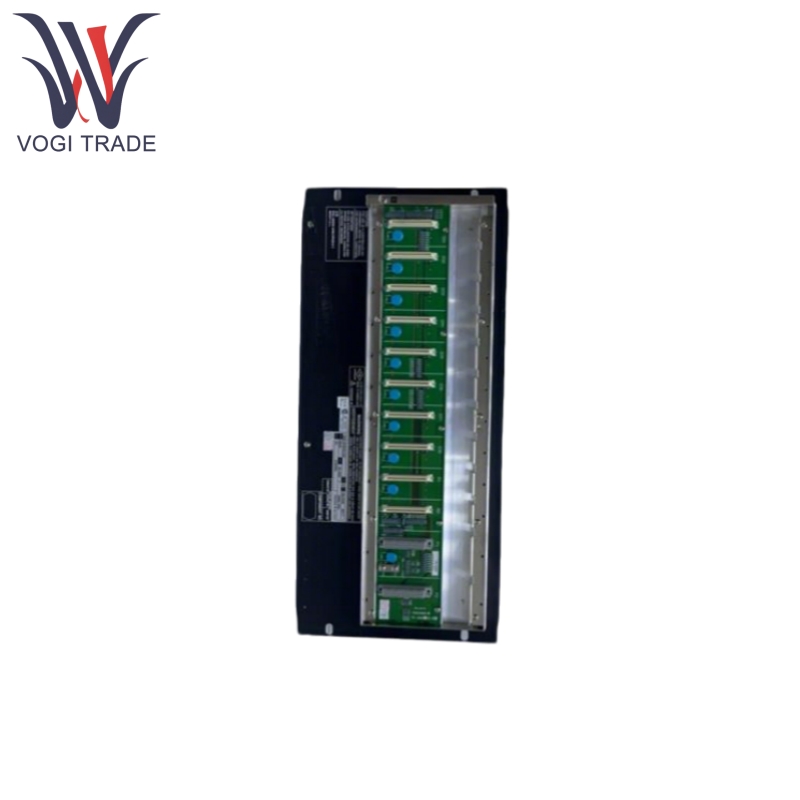

แบรนด์: Yokogawaคำอธิบาย: ชุดควบคุมฟิลด์เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นYokogawa AFV10D-S41101 เป็นหน่วยควบคุมฟิลด์เพล็กซ์ที่มีการประมวลผลส่วนกลางแบบรวมการสื่อสารข้อมูลและฟังก์ชั่นการจัดการ I/O สามารถทำงานได้อย่างต่อเนื่องอย่างต่อเนื่องลำดับต่อเนื่องและเป็นชุด
| ผลิต |
Yokogawa |
| หมายเลขรุ่น |
afv10d |
| หมายเลขสั่งซื้อ |
AFV10D-S41101 |
| แคตตาล็อก |
CS3000 |
| ประเทศต้นกำเนิด |
ประเทศญี่ปุ่น |
| รหัส HS |
9032899099 |
| มิติ |
12*8*6 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
Yokogawa AFV10D-S41101 ใช้เทคโนโลยี“ Peer & Supare” (คู่ซ้ำซ้อน) ด้วย 4 ซีพียูที่ซิงโครไนซ์และตรวจสอบข้ามเพื่อให้แน่ใจว่าการสลับกันอย่างราบรื่นในกรณีที่ฮาร์ดแวร์ล้มเหลว โมดูลแหล่งจ่ายไฟคือ 1: 1 ซ้ำซ้อนและรองรับการจัดเก็บข้อมูล 72 ชั่วโมง (พร้อมการสำรองแบตเตอรี่) ดังนั้นข้อมูลที่สำคัญจะไม่หายไปหลังจากความล้มเหลวของพลังงาน
Yokogawa AFV10D-S41101 รองรับบล็อกฟังก์ชั่นควบคุมที่หลากหลายรวมถึงการควบคุม PID แผนภูมิฟังก์ชั่นลำดับ (SFC) การทำงานของจุดลอยตัว ฯลฯ เพื่อตอบสนองความต้องการของกระบวนการที่ซับซ้อน วงจรการสแกนสามารถกำหนดค่าได้ (50ms ถึง 1s) เพื่อปรับให้เข้ากับสถานการณ์การตอบสนองความเร็วสูง (เช่นระบบหยุดฉุกเฉิน)
Yokogawa AFV10D-S41101 รองรับโหนด I/O ระยะไกล (เช่น AFS10D/AFG10D) และสามารถติดตั้งในพื้นที่อันตราย (โซน 2) ลดต้นทุนการเดินสายสนาม มันเข้ากันได้กับอะนาล็อก (4-20MA, MV), ดิจิตอล (หน้าสัมผัสแห้ง) และสัญญาณพิเศษ (เทอร์โมคัปเปิล, RTD) อินพุตและเอาต์พุต
Yokogawa AFV10D-S41101 มีเครือข่ายการสื่อสารแบบเรียลไทม์ความเร็วสูง VNET/IP ในตัว (100Mbps) ซึ่งรองรับการรวมเข้ากับสถานีผู้ปฏิบัติงานอย่างราบรื่น (HIS) สถานีวิศวกร (ES) และระบบบุคคลที่สาม
Yokogawa AFV10D-S41101 รองรับโปรโตคอลอุตสาหกรรมเช่น Profibus-DP, Modbus RTU/TCP ฯลฯ และสามารถเชื่อมต่อกับสมาร์ทมิเตอร์และ PLCs
ผลิตภัณฑ์โดยใช้หลักการ
Yokogawa AFV10D-S41101 ตระหนักถึงตรรกะการควบคุมผ่านสถาปัตยกรรมชั้น:
เลเยอร์ควบคุม: โมดูล CPU ดำเนินการอัลกอริทึมการควบคุมและตระหนักถึงตรรกะกระบวนการ (เช่นการควบคุม PID การป้องกันการเชื่อมต่อ) ผ่านการกำหนดค่าบล็อกฟังก์ชั่น
เลเยอร์การสื่อสาร: เครือข่าย VNET/IP มีหน้าที่รับผิดชอบในการโต้ตอบกับข้อมูลกับสถานีปฏิบัติการสถานีควบคุมอื่น ๆ และอุปกรณ์ของบุคคลที่สามเพื่อให้แน่ใจว่าประสิทธิภาพแบบเรียลไทม์
เลเยอร์ I/O: โมดูล I/O แบบกระจายเชื่อมต่อผ่านรถบัสเฉพาะ (เช่นบัส ER) เพื่อรวบรวมสัญญาณฟิลด์และคำสั่งควบคุมเอาต์พุต
พารามิเตอร์ผลิตภัณฑ์
ต่อไปนี้คือ Yokogawa AFV10D-S41101 ข้อมูลจำเพาะรายละเอียด
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| ซีพียู |
โปรเซสเซอร์ VR5432 RISC ซึ่งมีความถี่หลักของหน่วยความจำ ECC ขนาด 133MHz, 32MB และรองรับการดำเนินการลอย 64 บิต |
| ความจุ I/O |
กรงบัตร I/O สูงสุด 9 รายการ, 5 ส่วนขยายระยะไกลโดยมีจุดรวมจำนวนมากถึง 1408 (ขึ้นอยู่กับประเภทโมดูล) |
| แหล่งจ่ายไฟ |
อินพุต: 100-240V AC (50/60Hz) หรือ 24V DC เอาต์พุต: ซ้ำซ้อน 24V DC สำหรับการใช้โมดูลภายใน |
| อินเทอร์เฟซการสื่อสาร |
2 RJ45 พอร์ต (VNET/IP), RS-422/485 เป็นตัวเลือก |
| สภาพแวดล้อมการดำเนินงาน |
อุณหภูมิ: 0-50 ℃ ความชื้น: 5% -95% (ไม่ใช่การระงับ) คลาสป้องกัน: IP20 (สำหรับการติดตั้งตู้) |
