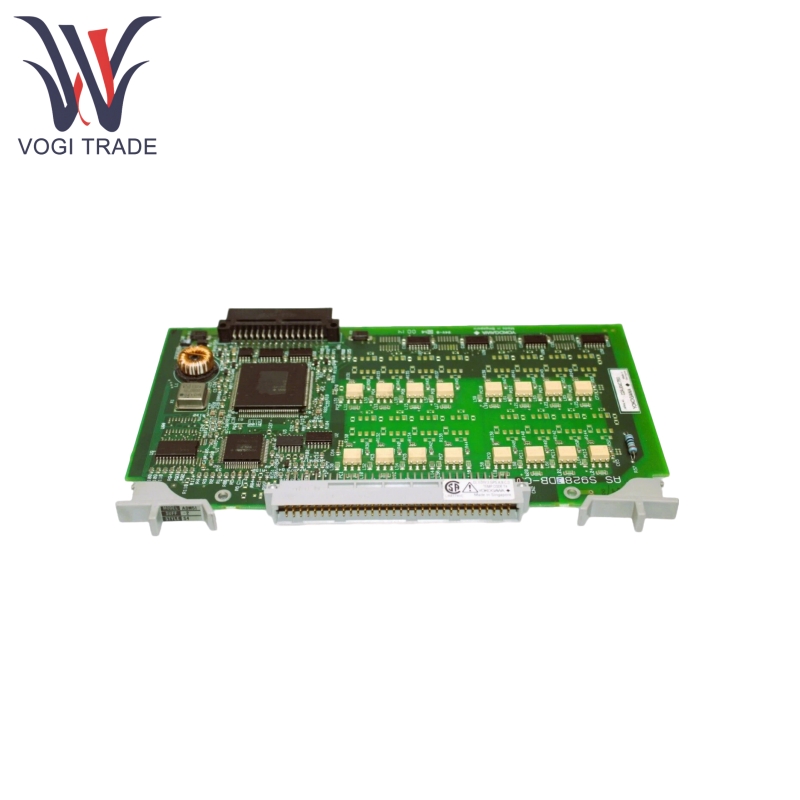

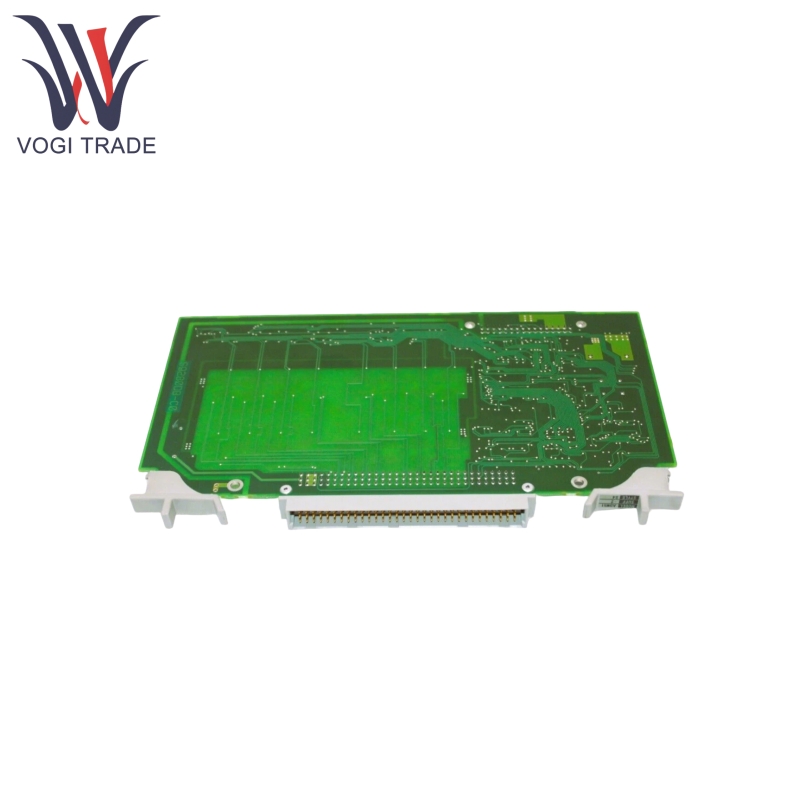

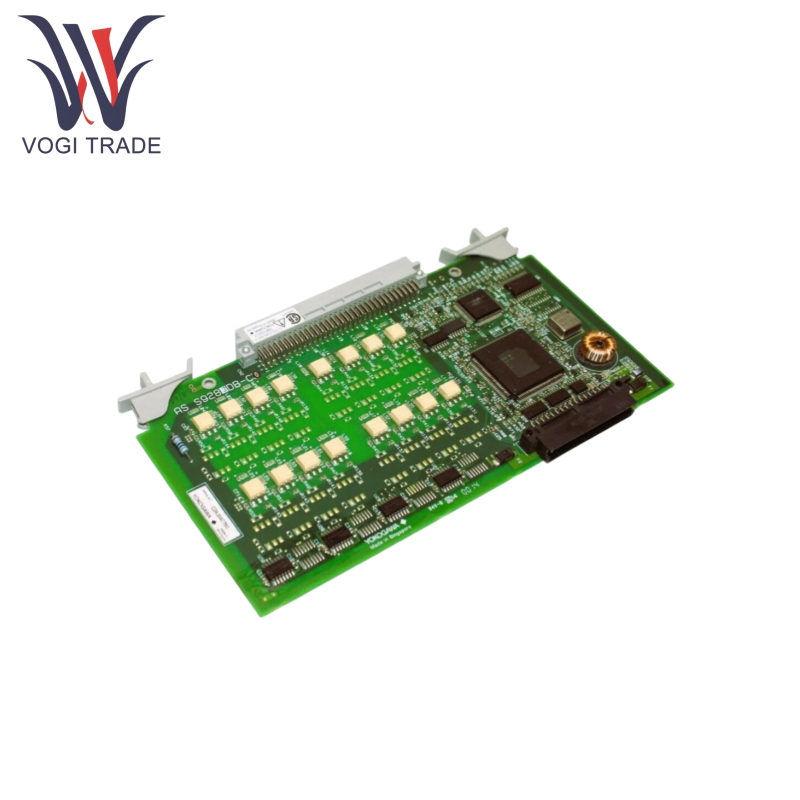

แบรนด์: Yokogawaคำอธิบาย: โมดูล I/Oเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นYokogawa ADM51-2 S4 รองรับการเข้าถึงสัญญาณที่มีความหนาแน่นสูงและเหมาะสำหรับการควบคุมกระบวนการการตรวจสอบอุปกรณ์เชิงกลและสถานการณ์อื่น ๆ ฟังก์ชั่นหลักของมันคือการแปลงสัญญาณดิจิตอลจากเซ็นเซอร์ฟิลด์สวิตช์และอุปกรณ์อื่น ๆ เป็นสัญญาณไฟฟ้าที่สามารถรับรู้ได้โดยคอนโทรลเลอร์และเพื่อส่งคำสั่งควบคุมกลับไปยังแอคชูเอเตอร์
| ผลิต |
Yokogawa |
| หมายเลขรุ่น |
ADM51-2 S4 |
| หมายเลขสั่งซื้อ |
ADM51-2 S4 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
ประเทศญี่ปุ่น |
| รหัส HS |
8538900000 |
| มิติ |
36*28*20 ซม. |
| น้ำหนัก |
0.8kg |
คุณสมบัติของผลิตภัณฑ์
Yokogawa ADM51-2 S4 ให้ช่องสัญญาณอินพุต/เอาท์พุทดิจิตอล 32 ช่องรองรับการเชื่อมต่อหน้าสัมผัสแบบแห้งและเปียกแบบผสมและสามารถกำหนดค่าได้อย่างยืดหยุ่นสำหรับโหมดอินพุตหรือโหมดเอาต์พุต
Yokogawa ADM51-2 S4 รองรับแหล่งจ่ายไฟคู่ 24V DC เพื่อให้มั่นใจว่าสัญญาณที่สำคัญจะไม่หายไปในกรณีที่ไฟดับ
Yokogawa ADM51-2 S4 มีฟังก์ชั่นการวินิจฉัยตนเองในตัวการตรวจสอบสถานะช่องสัญญาณแรงดันไฟฟ้าและลิงก์การสื่อสารอย่างต่อเนื่องและรองรับการแปลความผิดอย่างรวดเร็วผ่านตัวบ่งชี้ LED หรือซอฟต์แวร์ระดับบน
Yokogawa ADM51-2 S4 เข้ากันได้กับโปรโตคอลอุตสาหกรรมเช่น Hart และ Profibus PA ทำให้สามารถรวมเข้ากับระบบ DCS ได้อย่างราบรื่นเช่น Yokogawa Centum CS/VP และยังรองรับ PLC ของบุคคลที่สาม
Yokogawa ADM51-2 S4 รองรับการกำหนดค่าลอจิกช่องสัญญาณซอฟต์แวร์ที่ตั้งโปรแกรมได้เพื่อรองรับข้อกำหนดส่วนต่อประสานอุปกรณ์ที่แตกต่างกัน มันสามารถใช้ร่วมกับการ์ดปรับอากาศ Yokogawa สัญญาณบอร์ดเทอร์มินัลและอุปกรณ์เสริมอื่น ๆ เพื่อขยายการทำงานของระบบ
ผลิตภัณฑ์โดยใช้หลักการ
ช่องอินพุต Yokogawa ADM51-2 S4 ตรวจจับสถานะของหน้าสัมผัสแห้งหรือแรงดันไฟฟ้าของหน้าสัมผัสเปียกผ่าน optocoupler แปลงสัญญาณอะนาล็อกเป็นค่าดิจิตอล (0/1)
สัญญาณดิจิตอลจะถูกบรรจุไว้ในรูปแบบโปรโตคอลเฉพาะโดยโปรเซสเซอร์ภายในและส่งไปยังคอนโทรลเลอร์ผ่านบัสแบ็คเพลน
เมื่อได้รับคำแนะนำจากคอนโทรลเลอร์ช่องสัญญาณเอาต์พุตจะขับอุปกรณ์ภายนอกผ่านรีเลย์โซลิดสเตตหรือทรานซิสเตอร์ในขณะที่ส่งสัญญาณสถานะกลับไปยังคอนโทรลเลอร์พร้อมกัน
พารามิเตอร์ผลิตภัณฑ์
ต่อไปนี้คือรายละเอียด Yokogawa ADM51-2 S4
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| ประเภทสัญญาณอินพุต |
หน้าสัมผัสแห้ง (เปิด/ปิด) หน้าสัมผัสเปียก (10-30V DC) |
| ความสามารถในการโหลดเอาต์พุต |
สูงสุด 650mA ต่อช่อง (24V DC) รองรับรีเลย์หรือไดรฟ์สวิตช์โซลิดสเตต |
| ลักษณะการแยก |
แรงดันไฟฟ้าแยกช่องไปยังช่องทาง: 3kV, แยกได้จากพื้นของระบบ |
| เวลาตอบสนอง |
ค่าทั่วไป <10ms (อินพุตไปยังการหน่วงเวลาเอาต์พุต) |
| อัตราการสื่อสาร |
Profibus PA: 12Mbps ฮาร์ต: 1200/2400/4800/9600bps |
