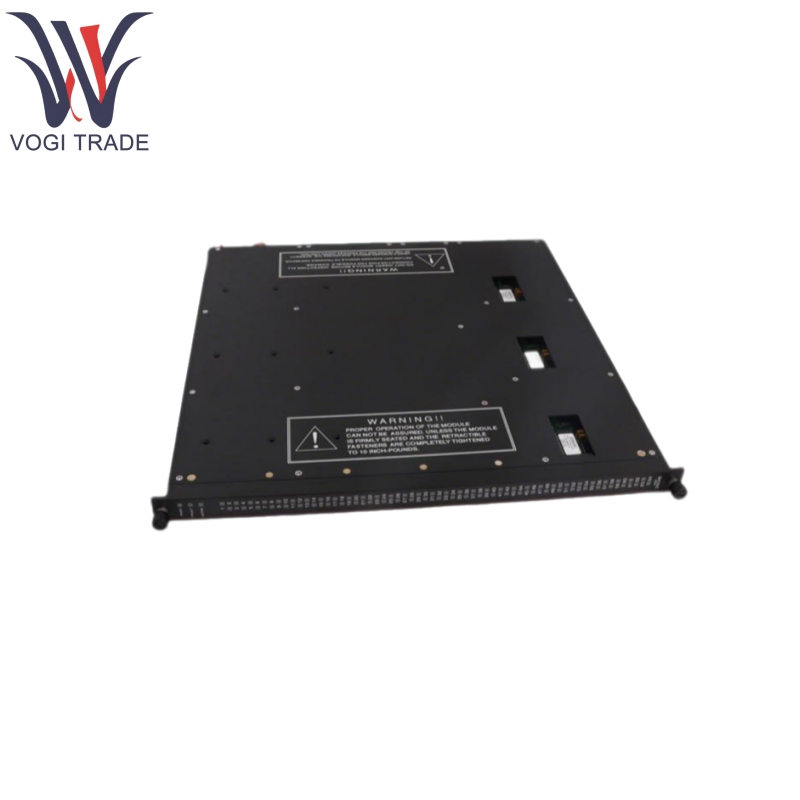

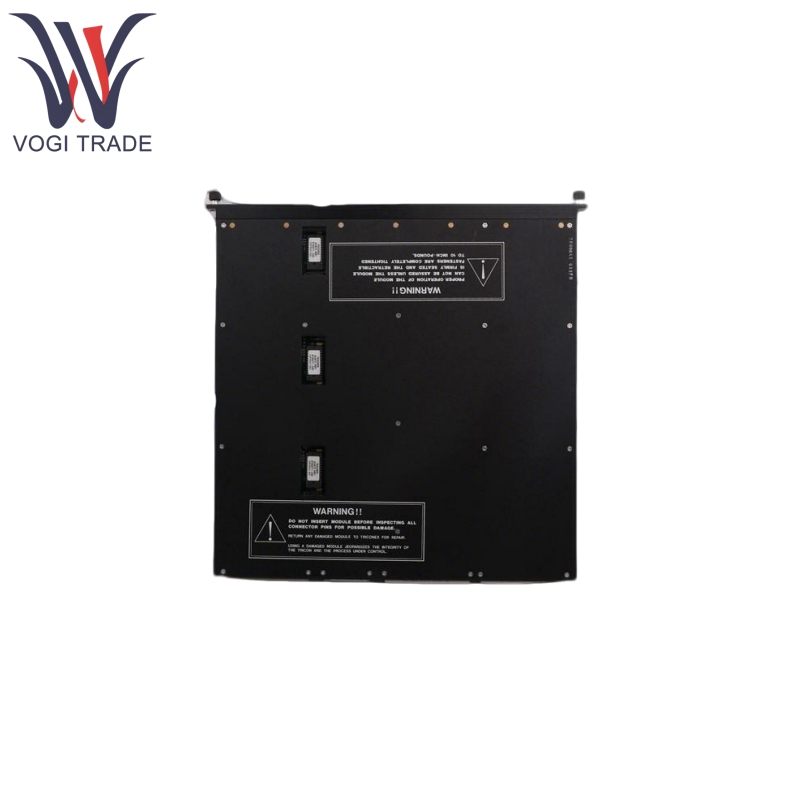

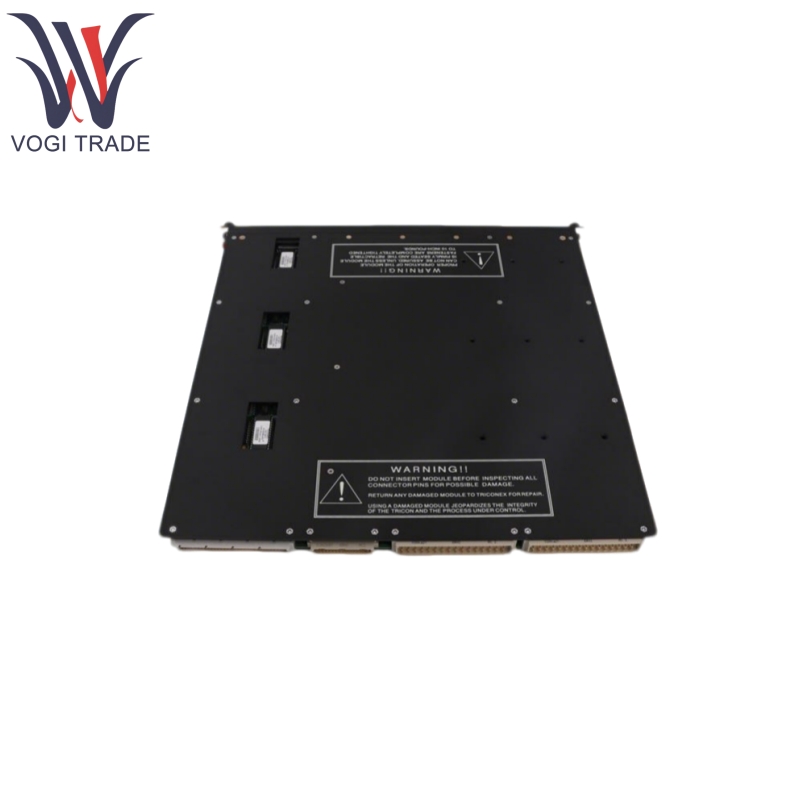

TRICONEX 3504E

คุณสมบัติของผลิตภัณฑ์

TRICONEX 3504E แต่ละช่องจะติดตั้งไมโครโปรเซสเซอร์ที่สแกนจุดอินพุตรวบรวมข้อมูลและส่งไปยังโปรเซสเซอร์หลักซึ่งข้อมูลอินพุตได้รับการโหวตเพื่อความสมบูรณ์

TRICONEX 3504E รองรับการวินิจฉัยที่สมบูรณ์และต่อเนื่องสำหรับแต่ละช่องสัญญาณการเปิดใช้งานตัวบ่งชี้ความผิดพลาดและสัญญาณเตือนของแชสซีในกรณีที่ช่องความล้มเหลว

โมดูลสแตนด์บายร้อนได้รับการสนับสนุนด้วยแผงการเลิกจ้างภายนอกแยกต่างหาก (ETP) และโมดูล triconex 3504E เป็นกลไกเพื่อป้องกันข้อผิดพลาดในการติดตั้งในแชสซี

ช่องทาง Triconex 3504E มีความสามารถในการปรับสภาพสัญญาณอิสระระหว่างสนามและ Tricon ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมการส่งสัญญาณฟิลด์ที่แตกต่างกัน

พารามิเตอร์ผลิตภัณฑ์

การกำหนดค่าช่องสัญญาณ: 32+32 แชนเนล (รวม 64 คะแนน), Triconex 3504E รองรับการออกแบบที่ไม่ได้มีการเชื่อมต่อแต่ละช่องจะแยกได้อย่างอิสระ

ประเภทสัญญาณ: อินพุตดิจิตอล 24V DC, TRICONEX 3504E เข้ากันได้กับสัญญาณติดต่อแบบแห้งหรือสัญญาณที่ใช้งานอยู่ (เช่นสวิตช์, สัญญาณสถานะเซ็นเซอร์)

ลักษณะอินพุต: TRICONEX 3504E รองรับการแบ่งสายไฟ (LB) และการตรวจสอบลัดวงจร (SC) (คุณสมบัติเสริมที่รับรู้โดยโมดูล KF)

เวลาตอบสนอง: ทั่วไป <1ms (การส่งสัญญาณการส่งสัญญาณจากฟิลด์ไปยังคอนโทรลเลอร์)

อุณหภูมิการทำงาน: -40 ° C ถึง +70 ° C (การออกแบบอุณหภูมิกว้างระดับอุตสาหกรรม)

คลาสการป้องกัน: IP20 (ติดตั้งในตู้ปิดตาม DIN EN 50022)

การสั่นสะเทือนและการสั่นสะเทือน: การสั่นสะเทือน 5G ในช่วง 10-500Hz; 15 กรัมช็อตสูงสุด (พัลส์ครึ่งต้นครึ่ง)

แอปพลิเคชันผลิตภัณฑ์

สนามอัตโนมัติอุตสาหกรรม:

TRICONEX 3504E โมดูลอินพุตดิจิตอลความหนาแน่นสูงสามารถใช้ในการตรวจสอบและควบคุมอุปกรณ์โรงงานและสายการผลิตเชื่อมต่อเซ็นเซอร์และแอคทูเอเตอร์และประมวลผลสัญญาณดิจิตอลทุกชนิดเพื่อให้แน่ใจว่าการทำงานที่มั่นคงของกระบวนการผลิต ในโรงงานผลิตรถยนต์สามารถตรวจสอบสถานะการทำงานของอุปกรณ์ต่าง ๆ ในสายการผลิตแบบเรียลไทม์เช่นการตอบรับตำแหน่งของแขนหุ่นยนต์สัญญาณเริ่มต้นของอุปกรณ์ ฯลฯ ; ในการผลิตเครื่องจักรพลาสติกมันรวบรวมและประมวลผลสัญญาณการสลับของอุปกรณ์และตระหนักถึงการควบคุมระบบอัตโนมัติ

ระบบพลังงาน:

ในโรงไฟฟ้าและสิ่งอำนวยความสะดวกพลังงานอื่น ๆ โมดูลอินพุตดิจิตอลความหนาแน่นสูงของ Triconex 3504E ใช้เพื่อตรวจสอบสถานะของอุปกรณ์ต่าง ๆ ตัวอย่างเช่นมันตรวจสอบสถานะเบรกเกอร์ของเครื่องกำเนิดไฟฟ้าตำแหน่งตัวเปลี่ยน TAP ของหม้อแปลงและสัญญาณการดำเนินการของอุปกรณ์ป้องกันทุกชนิด ฯลฯ มันให้การสนับสนุนข้อมูลสำหรับการทำงานที่ปลอดภัยและมั่นคงของระบบพลังงานและรับประกันการจัดหาไฟฟ้าที่เชื่อถือได้

อุตสาหกรรมปิโตรเคมี:

TRICONEX 3504E โมดูลอินพุตดิจิตอลความหนาแน่นสูงมีบทบาทสำคัญในการสกัดปิโตรเลียมการกลั่นและการผลิตสารเคมี สามารถใช้ในการตรวจสอบระบบหยุดฉุกเฉิน (ESD) ระบบตรวจจับไฟและก๊าซระบบการจัดการเตาเผาระบบควบคุมกังหันระบบควบคุมกระบวนการและอื่น ๆ ในพื้นที่สกัดน้ำมันและก๊าซจะตรวจสอบสถานะการสลับของวาล์วประเภทต่าง ๆ การทำงานของปั๊ม ฯลฯ ในโรงงานผลิตสารเคมีมันรวบรวมสัญญาณเตือนการสลับอุณหภูมิความดันและพารามิเตอร์อื่น ๆ ของกาต้มน้ำปฏิกิริยาเพื่อให้สามารถกระตุ้นมาตรการความปลอดภัยที่สอดคล้องกันในกรณีที่ผิดปกติ

อุตสาหกรรมการขนส่ง:

ในการขนส่งทางรถไฟโมดูลอินพุตดิจิตอลความหนาแน่นสูง TRICONEX 3504E ใช้เพื่อตรวจสอบสถานะของอุปกรณ์ในระบบสัญญาณรถไฟเช่นตำแหน่งของผลิตภัณฑ์สถานะของโคมไฟสัญญาณ ฯลฯ เพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยของรถไฟ ในระบบการขนส่งอัตโนมัติของโรงงานผลิตรถยนต์มันถูกใช้เพื่อตรวจสอบสถานะการทำงานของอุปกรณ์ถ่ายทอดวัสดุ

สถานการณ์การแยกสัญญาณพื้นที่อันตราย:

TRICONEX 3504E โมดูลอินพุตดิจิตอลความหนาแน่นสูงสามารถใช้ในพื้นที่อันตรายเช่นพื้นที่การผลิตอันตรายปิโตรเคมีพื้นที่ขุดก๊าซธรรมชาติ ฯลฯ เพื่อรวบรวมและส่งสัญญาณในสภาพแวดล้อมเหล่านี้อย่างปลอดภัย ของโมเดลที่สอดคล้องกับมาตรฐานการป้องกันการระเบิดที่เกี่ยวข้อง
