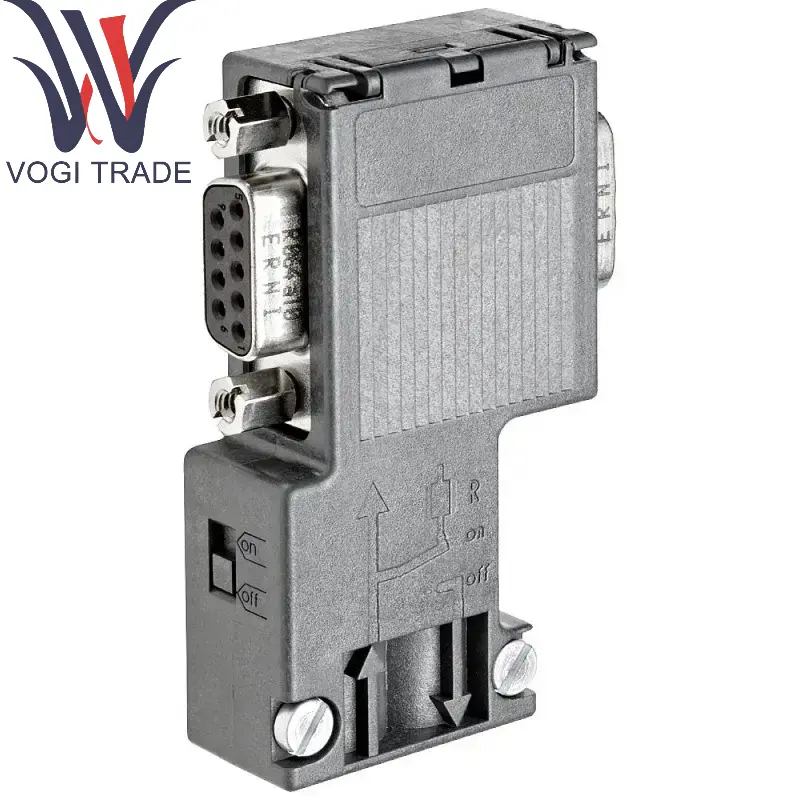

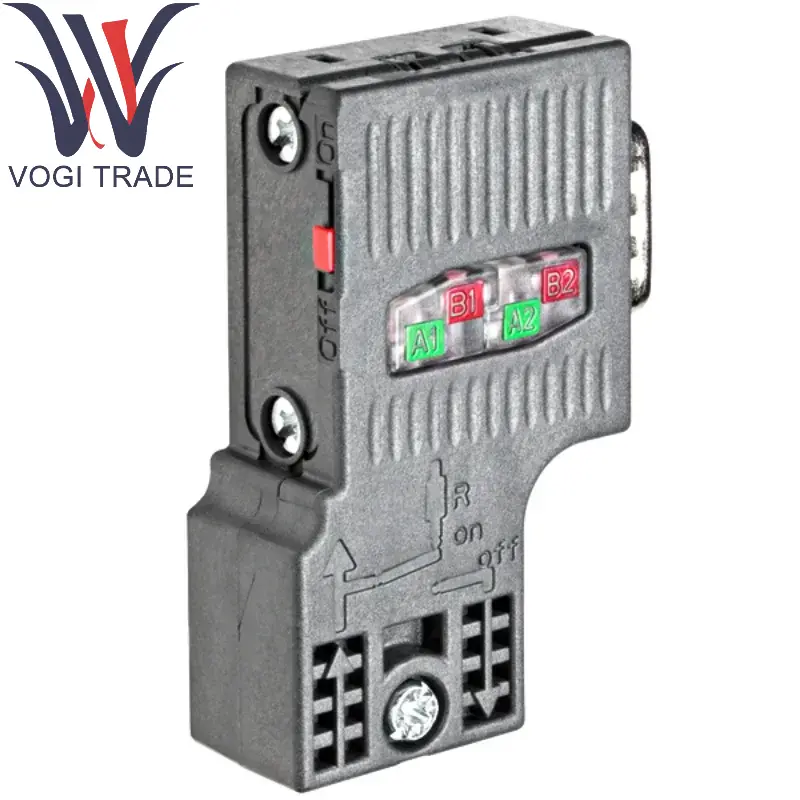

แบรนด์: ซีเมนส์คำอธิบาย: ตัวเชื่อมต่อรถบัส RS485เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นSiemens 6ES7972-0BB42-0XA0 SIMATIC DP, ปลั๊กเชื่อมต่อสำหรับ profibus สูงถึง 12 mbit/s ด้วยเต้าเสียบสายเคเบิลเอียง, 15.8x 54x 39.5 มม. (WXHXD), การยกเลิกตัวต้านทานด้วยฟังก์ชั่นการแยก
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES7972-0BB42-0XA0 |
| แคตตาล็อก |
simatic dp |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
1.58 ซม. × 5.4 ซม. × 3.95 ซม. |
| มิติการบรรจุ |
3.58 ซม. × 7.4 ซม. × 5.95 ซม. |
| น้ำหนัก |
0.034kg |
คำอธิบายผลิตภัณฑ์
ประเภท: ขั้วต่อรถบัส
ออกแบบ:
เต้าเสียบสายเคเบิล 90 °: บันทึกพื้นที่และเหมาะสำหรับการติดตั้งขนาดกะทัดรัด
พอร์ตการเขียนโปรแกรมแบบบูรณาการ (พอร์ต PG): ซีเมนส์ 6ES7972-0BB42-0XA0 ช่วยให้อุปกรณ์การเขียนโปรแกรมเชื่อมต่อโดยไม่หยุดเครื่องซึ่งสะดวกสำหรับการดีบักและบำรุงรักษา
วัตถุประสงค์: ซีเมนส์ 6ES7972-0BB42-0XA0 ใช้ในการเชื่อมต่อสายเคเบิลและอุปกรณ์ของเครือข่าย Profibus DP
รายละเอียดผลิตภัณฑ์
พารามิเตอร์ทางเทคนิค
คุณสมบัติคุณสมบัติ
ประเภทอินเตอร์เฟส profibus dp (อินเตอร์เฟสย่อย 9 พิน)
มุมทางออกเคเบิล 90 °ข้อศอก
อัตราการส่งข้อมูลรองรับ 9.6 kbps ~ 12 Mbps
ตัวต้านทานการเลิกจ้างสามารถเปิดใช้งานได้โดยสวิตช์
Protection Class IP20 (ใช้ในร่ม)
ความเข้ากันได้สอดคล้องกับ Profibus IEC 61158/EN 50170
อุณหภูมิการทำงาน -20 ° C ~ +60 ° C
ลักษณะทางกายภาพ
สี: มักจะเป็นสีดำหรือสีเทาเข้ม
วัสดุ: ตัวเรือนพลาสติกที่ทนไฟ, ชั้นป้องกันโลหะ
ลักษณะไฟฟ้า
กระแสสูงสุด: 500 Ma
พื้นที่แอปพลิเคชัน
ระบบอัตโนมัติอุตสาหกรรม:
อินเทอร์เฟซ Profibus DP สำหรับการเชื่อมต่อ SIMATIC S7-300/400/1500 PLC
การเชื่อมต่อเครือข่ายสำหรับ ET 200 โมดูล I/O แบบกระจายตัวแปลงความถี่ HMI และอุปกรณ์อื่น ๆ
สถานการณ์สำคัญ:
สายการผลิตที่ต้องการการเขียนโปรแกรมหรือการวินิจฉัยออนไลน์
การติดตั้งตู้ไฟฟ้าที่ จำกัด พื้นที่
การติดตั้งและใช้คำแนะนำ
วิธีการเดินสาย:
เชื่อมต่อสายเคเบิล Profibus ผ่านอินเตอร์เฟสย่อย 9 พิน
ต้องเปิดใช้งานความต้านทานเทอร์มินัลสำหรับอุปกรณ์เทอร์มินัล (ชุดสวิตช์เป็น "เปิด")
บันทึก:
ต้องใช้ความต้านทานเทอร์มินัลที่ปลายทั้งสองของเครือข่าย
หลีกเลี่ยงรัศมีการดัดสายเคเบิลที่เล็กเกินไป
ข้อดีและคุณสมบัติ
ความน่าเชื่อถือ: การออกแบบดั้งเดิมของซีเมนส์เพื่อให้แน่ใจว่าเครือข่าย Profibus เสถียรภาพ
ความสะดวก: พอร์ต PG แบบบูรณาการรองรับการว่าจ้างอย่างรวดเร็วและลดเวลาหยุดทำงาน
ความเข้ากันได้: รองรับอุปกรณ์ Profibus ของบุคคลที่สามอย่างกว้างขวาง
