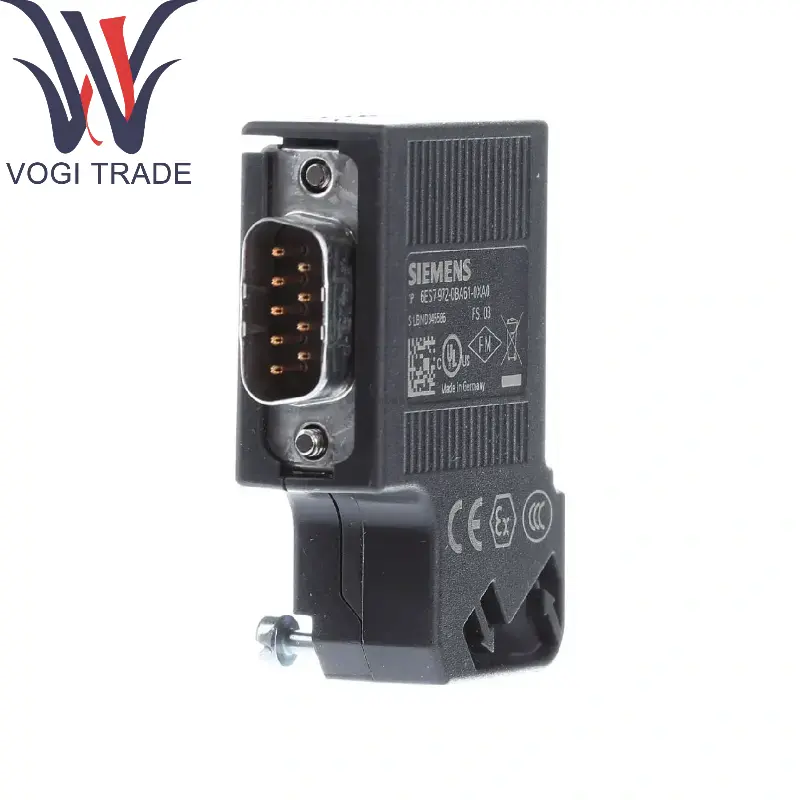

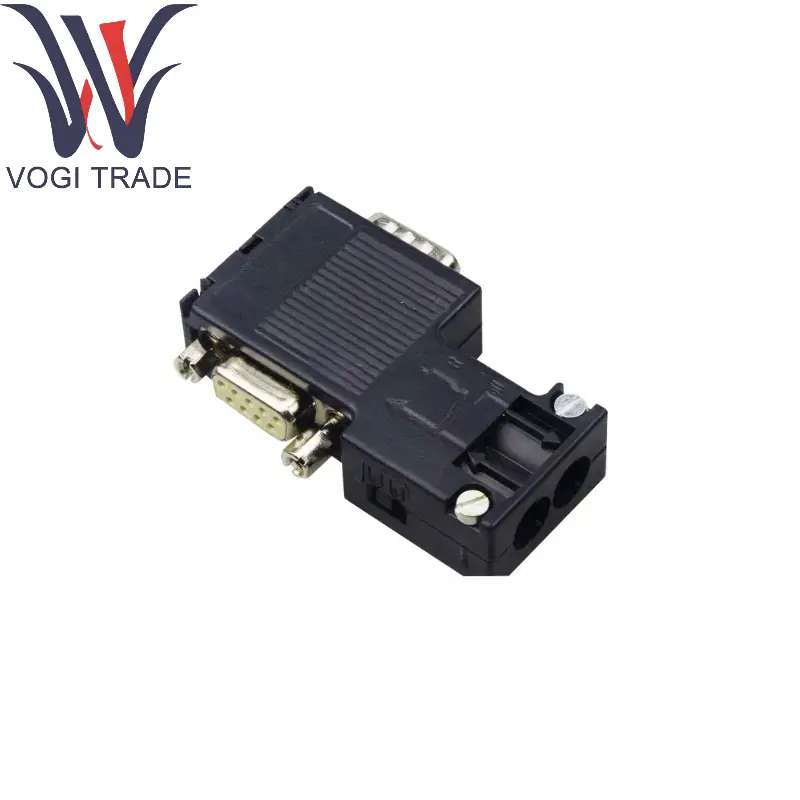

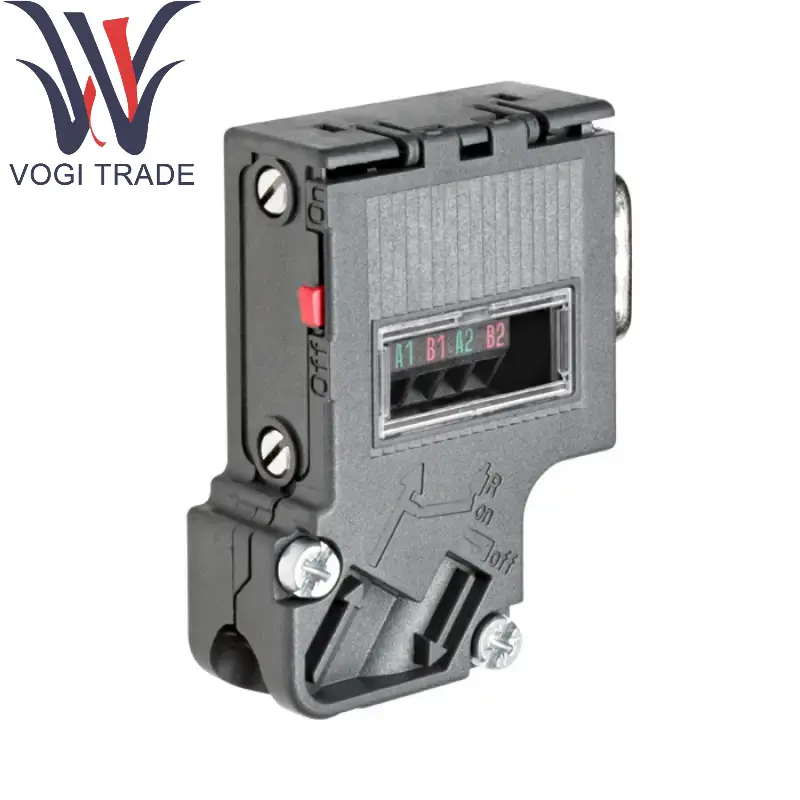

แบรนด์: ซีเมนส์คำอธิบาย: ตัวเชื่อมต่อรถบัส RS485เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นซีเมนส์ 6ES7972-0BA61-0XA0 SIMATIC DP, ปลั๊กเชื่อมต่อสำหรับ profibus สูงถึง 12 mbit/s 35 องศาเคเบิลเต้าเสียบ, วิธีการกำจัดฉนวนอย่างรวดเร็วโดยไม่มีซ็อกเก็ต PG
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES7972-0BA61-0XA0 |
| แคตตาล็อก |
simatic dp |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
1.58 ซม. × 5.4 ซม. × 3.95 ซม. |
| มิติการบรรจุ |
3.58 ซม. × 7.4 ซม. × 5.95 ซม. |
|
|
0.029kg |
คำอธิบายผลิตภัณฑ์
การทำงาน:
ซีเมนส์ 6ES7972-0BA61-0XA0 ใช้ในการเชื่อมต่ออุปกรณ์ Profibus DP (เช่น PLC, HMI, Drive, ฯลฯ ) กับเครือข่าย RS485
ซีเมนส์ 6ES7972-0BA61-0XA0 ให้ตัวต้านทานเทอร์มินัล (สวิตช์โดยสวิตช์) เพื่อให้แน่ใจว่าความเสถียรของการส่งสัญญาณ
อินเทอร์เฟซการเขียนโปรแกรมแบบรวม (อินเตอร์เฟส PG) สำหรับการเข้าถึงโดยตรงไปยังเครือข่ายผ่านอุปกรณ์การเขียนโปรแกรม (เช่นอะแดปเตอร์ซีเมนส์ PG หรือพีซี)
คุณสมบัติการออกแบบ:
การออกแบบปลั๊กอิน: รองรับการติดตั้งและลบอย่างรวดเร็ว
การเชื่อมต่อโล่: ขั้วต่อกราวด์โล่ในตัวเพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI)
อัตราการส่งข้อมูล: รองรับอัตรามาตรฐาน Profibus DP (9.6 kbps ถึง 12 Mbps)
พารามิเตอร์ทางเทคนิค
พารามิเตอร์： ข้อมูลจำเพาะ
Interfac： ประเภท 9-pin sub-d (หญิง)
โปรโตคอลเครือข่าย： Profibus DP (มาตรฐาน IEC 61158)
ตัวต้านทานเทอร์มินัล： สลับได้ (เปิด/ปิด)
จำนวนสูงสุดของโหนด： 32 (ไม่มี repeater)
ความยาวสายเคเบิล (12 Mbps)： 100 เมตร (พร้อมตัวต้านทานเทอร์มินัล)
อุณหภูมิการทำงาน： -20 ° C ถึง +60 ° C
ระดับการป้องกัน： IP20 (ใช้ในร่ม)
ความเข้ากันได้： ซีเมนส์ S7-200/300/400/200/1500 ฯลฯ
พื้นที่แอปพลิเคชัน
ระบบอัตโนมัติอุตสาหกรรม:
ซีเมนส์ 6ES7972-0BA61-0XA0 ใช้ในการเชื่อมต่อ PLC (เช่น S7-300/400), I/O กระจาย (ET200 Series) และอุปกรณ์อื่น ๆ
ซีเมนส์ 6ES7972-0BA61-0XA0 สร้างเครือข่าย Profibus DP เพื่อให้ได้การแลกเปลี่ยนข้อมูลความเร็วสูงระหว่างอุปกรณ์
การควบคุมกระบวนการ:
เชื่อมต่อเซ็นเซอร์แอคทูเอเตอร์และระบบควบคุมในอุตสาหกรรมเช่นอุตสาหกรรมปิโตรเลียมและเคมี
การผลิต:
การผลิตอัตโนมัติสายการผลิต (เช่นการผลิตรถยนต์บรรจุภัณฑ์อาหาร)
การสร้างระบบอัตโนมัติ:
ระบบ HVAC ในตัวการควบคุมแสง ฯลฯ
หมายเหตุ
ความต้านทานเทอร์มินัล: ตัวเชื่อมต่อรถบัสที่ปลายทั้งสองของเครือข่ายจำเป็นต้องเปิดใช้งานความต้านทานเทอร์มินัลและโหนดกลางจะต้องปิด
ประเภทสายเคเบิล: ขอแนะนำให้ใช้คู่บิดแบบโล่ (เช่นซีเมนส์ 6xv1830-0EH10)
ข้อกำหนดการต่อสายดิน: ตรวจสอบให้แน่ใจว่าชั้นโล่มีการต่อสายดินที่จุดเดียวเพื่อหลีกเลี่ยงการรบกวนเสียงรบกวน
