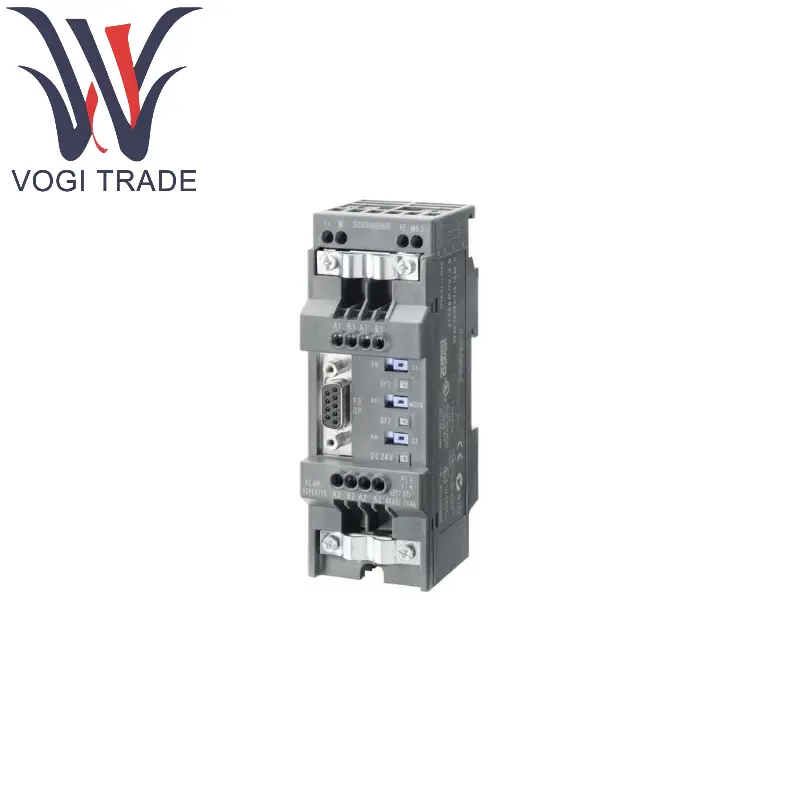

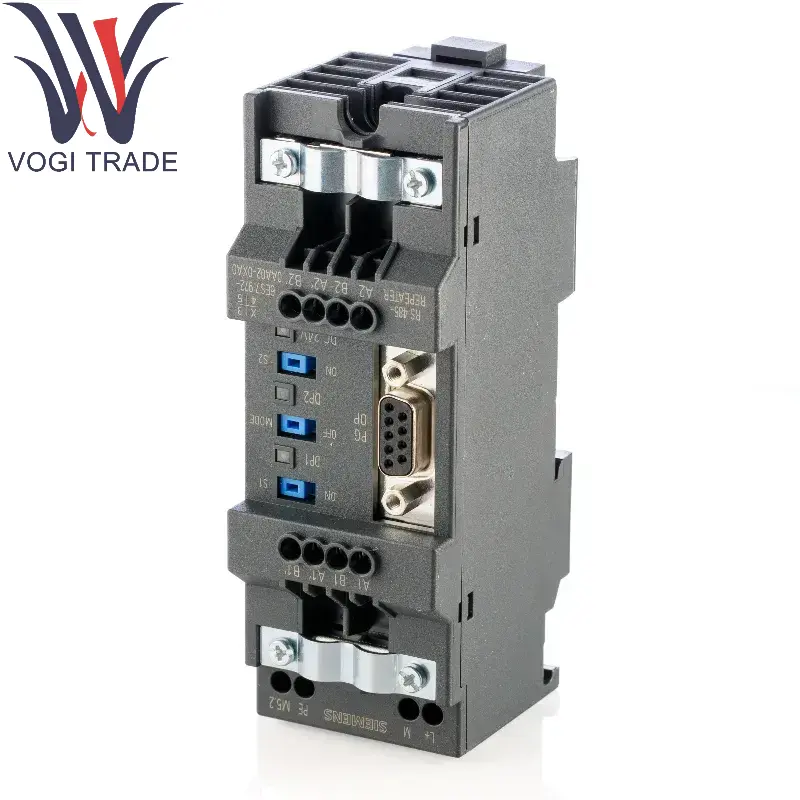

แบรนด์: ซีเมนส์คำอธิบาย: ตัวเชื่อมต่อรถบัส RS485เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นซีเมนส์ 6ES7972-0AA02-0XA0 SIMATIC DP, RS485 Repeater สำหรับการเชื่อมต่อของระบบบัส PROFIBUS/MPI กับ MAX 31 โหนดสูงสุด อัตราการรับส่งข้อมูล 12 mbit/s, ระดับการป้องกัน IP20 ปรับปรุงการจัดการผู้ใช้
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES7972-0AA02-0XA0 |
| แคตตาล็อก |
simatic dp |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
4.5 ซม. × 12.8 ซม. × 6.7 ซม. |
| มิติการบรรจุ |
6.5 ซม. × 14.8 ซม. × 8.7 ซม. |
| น้ำหนัก |
0.35kg |
คำอธิบายผลิตภัณฑ์
การทำงาน:
ซีเมนส์ 6ES7972-0AA02-0XA0 สำหรับการเชื่อมต่อทางกายภาพของเครือข่าย Profibus DP ให้ความต้านทานต่อเทอร์มินัลและฟังก์ชั่นการถ่ายทอดสัญญาณ
ซีเมนส์ 6ES7972-0AA02-0XA0 รองรับเทคโนโลยี FastConnect เพื่อทำให้การปอกสายเคเบิลและกระบวนการติดตั้งง่ายขึ้น
ความต้านทานเทอร์มินัลแบบบูรณาการ (สวิตช์ได้โดยสวิตช์) เหมาะสำหรับโหนดปลายเครือข่าย
ลักษณะทางกายภาพ:
วัสดุที่อยู่อาศัย: พลาสติกที่มีความแข็งแรงสูงพร้อมการออกแบบการป้องกัน
อินเทอร์เฟซ: 9-pin D-type Male/Feamer (ขึ้นอยู่กับแอปพลิเคชันเฉพาะ)
การเชื่อมต่อสายเคเบิล: ผ่านขั้วสกรูหรือปลั๊กอิน FastConnect
พารามิเตอร์ไฟฟ้า:
แรงดันไฟฟ้าที่ใช้งานได้: 5V (ขับเคลื่อนโดยรถบัส)
การบริโภคปัจจุบันสูงสุด: ≤50 Ma
ระดับการป้องกัน: IP20 (เหมาะสำหรับสภาพแวดล้อมของตู้ควบคุมอุตสาหกรรม)
ความเข้ากันได้:
เข้ากันได้กับอุปกรณ์ Siemens Profibus DP ทั้งหมด (เช่น PLC, ET200 กระจาย I/O ฯลฯ )
ปฏิบัติตามมาตรฐาน International Profibus (IEC 61158)
วิธีการติดตั้ง:
เสียบเข้ากับอินเทอร์เฟซ Profibus โดยตรงหรือเชื่อมต่อหลายโหนดในซีรีส์ผ่านสายเคเบิล
พื้นที่แอปพลิเคชัน
ระบบอัตโนมัติอุตสาหกรรม:
เครือข่าย Profibus DP ใช้ในการเชื่อมต่อซีเมนส์ SIEMENS S7-300/400/1500 SERIES PLC
อินเทอร์เฟซการสื่อสารของระบบ I/O แบบกระจาย (เช่น ET200M/ET200SP)
การผลิต:
การสื่อสารของ Profibus สำหรับการควบคุมสายการผลิตและไดรฟ์มอเตอร์ (เช่นอินเวอร์เตอร์ซีเมนส์)
การควบคุมกระบวนการ:
การรวมบัสของเครื่องมือวัด (มิเตอร์ไหล, เซ็นเซอร์)
โครงสร้างพื้นฐาน:
เครือข่ายกับอุปกรณ์ Profibus อื่น ๆ ในการสร้างระบบอัตโนมัติ
ข้อพิจารณาอื่น ๆ
ความต้านทานเทอร์มินัล:
ต้องเปิดใช้งานความต้านทานเทอร์มินัลที่ปลายทั้งสองของเครือข่าย (ตั้งค่าโดยสวิตช์บนตัวเชื่อมต่อ)
ข้อกำหนดของสายเคเบิล:
ขอแนะนำให้ใช้คู่ที่บิดเบี้ยวของซีเมนส์ (เช่น 6xv1830-0EH10)
แบบจำลองทางเลือก:
6ES7972-0BA12-0XA0 (เวอร์ชันพร้อมพอร์ตการเขียนโปรแกรม)
