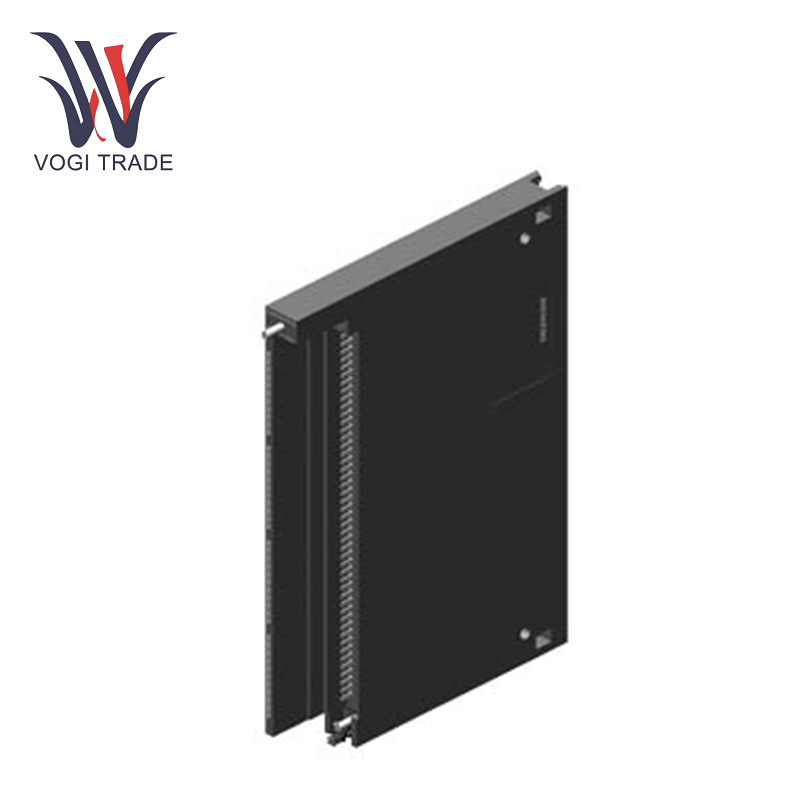

แบรนด์: ซีเมนส์คำอธิบาย: เคาน์เตอร์โมดูล FM 450เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นซีเมนส์ 6ES74501AP010AE0: SIMATIC S7-400, ฟังก์ชั่นโมดูลฟังก์ชัน FM 450-1 สำหรับฟังก์ชั่นตัวนับที่มี 2 ช่องรวม แพ็คเกจการกำหนดค่าบนซีดี
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES74501AP010AE0 |
| แคตตาล็อก |
ST74 |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
29*2.5*21 ซม. |
| มิติการบรรจุ |
31*5*23 ซม. |
| น้ำหนัก |
1.5 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้าแรงดันไฟฟ้าเสริม 1L+, แรงดันโหลด 2L+
ค่าคะแนน (DC): 24 V
ช่วงที่อนุญาต, ขีด จำกัด ล่าง (DC) 20.4 V; ไดนามิก: 18.5 V
ช่วงที่อนุญาต, ขีด จำกัด บน (DC) 28.8 V; ไดนามิก: 30.2 V
อินพุตปัจจุบันจากแรงดันโหลด 1L+ (ไม่มีโหลด), สูงสุด: 50 mA
จากแรงดันโหลด 2L+ (ไม่มีโหลด), สูงสุด: 60 µA
จาก Backplane Bus 5 V DC, Max.: 300 Ma
การสูญเสียพลังงานสูญเสียพลังงานพิมพ์: 6 W
จำนวนอินพุตดิจิตอลของอินพุตดิจิตอล: 6
ฟังก์ชั่น: 1 สำหรับการเริ่มประตู, 1 สำหรับการหยุดประตู, 1 สำหรับการตั้งค่าตัวนับ
แรงดันไฟฟ้าอินพุต
สำหรับสัญญาณ "0": -28.8 ถึง +5V
สำหรับสัญญาณ "1": +11 ถึง +28.8V
คุณสมบัติการทำงานที่สำคัญ
Siemens 6ES74501AP010AE0 มอบความสามารถขั้นสูงสำหรับการใช้งานการควบคุมอุตสาหกรรม:
เอาต์พุตอะนาล็อกที่มีความแม่นยำสูง: เสนอ 4 ช่องทางที่มีความละเอียด 16 บิต, แรงดันไฟฟ้ารองรับ (± 10V) และกระแส (0–20MA/4–20MA) เอาต์พุตสำหรับแอคชูเอเตอร์และวาล์วที่แม่นยำในกระบวนการอัตโนมัติ
หน่วยสืบราชการลับการวินิจฉัย: สถานะการตรวจสอบการวินิจฉัยในตัว, การแบ่งสายไฟและเงื่อนไขการโอเวอร์โหลดลดการหยุดทำงานผ่านการตรวจจับความผิดปกติเชิงรุกซึ่งสอดคล้องกับมาตรฐาน IEC 61131
การกำหนดค่าแบบปลั๊กแอนด์เพลย์: การตรวจจับอัตโนมัติผ่านซอฟต์แวร์ Siemens TIA Portal ทำให้การตั้งค่าง่ายขึ้นในขณะที่การกำหนดพารามิเตอร์เฉพาะโมดูลช่วยให้การปรับขนาดและการตั้งค่าตัวกรองที่กำหนดเองสำหรับสถานการณ์อุตสาหกรรมที่หลากหลาย
อุปกรณ์ที่เกี่ยวข้อง
ปรับประสิทธิภาพของระบบให้เหมาะสมโดยการจับคู่ Siemens 6ES74501AP010AE0 กับส่วนประกอบซีเมนส์เสริม:
S7-1500 CPU: โมดูลเช่น 6ES7517-3AP00-0AB0 ซิงโครไนซ์กับซีเมนส์ 6ES74501AP010AE0 เพื่อเปิดใช้งานการแลกเปลี่ยนข้อมูลแบบเรียลไทม์และการควบคุมส่วนกลางในเครือข่ายอัตโนมัติขนาดใหญ่
แผงควบคุม HMI: ความสะดวกสบาย TP700 SIMATIC และ KTP400 ขั้นพื้นฐานให้อินเทอร์เฟซที่ใช้งานง่ายสำหรับการตรวจสอบค่าเอาต์พุตอะนาล็อกและการปรับพารามิเตอร์ในระบบควบคุมเครื่องจักร
แหล่งจ่ายไฟ: ใช้หน่วยพลังงานซีเมนส์ SITOP PSU8600 เพื่อให้แน่ใจว่าอินพุต 24V DC ที่เสถียรลดเสียงรบกวนของสัญญาณในวงจรอะนาล็อกที่บอบบาง
กรณีการใช้งานจริง
Siemens 6ES74501AP010AE0 เก่งในการใช้งานที่สำคัญของภารกิจ:
ระบบการใช้ยาเคมี: ควบคุมความเร็วของปั๊มและตำแหน่งวาล์วในการผลิตชุดยาทำให้มั่นใจได้ว่าอัตราส่วนส่วนผสมที่แม่นยำสอดคล้องกับมาตรฐาน GMP
HVAC Automation: ควบคุมไดรฟ์ความถี่ตัวแปร (VFDs) ในอาคารพาณิชย์เพื่อรักษาอุณหภูมิที่ประหยัดพลังงานและการปรับการไหลของอากาศ
โรงบำบัดน้ำ: จัดการกระบวนการวางตัวเป็นกลาง pH โดยส่งสัญญาณการสอบเทียบกับปั๊มฟีดเคมีเพิ่มความน่าเชื่อถือของกระบวนการในโครงสร้างพื้นฐานของเทศบาล
