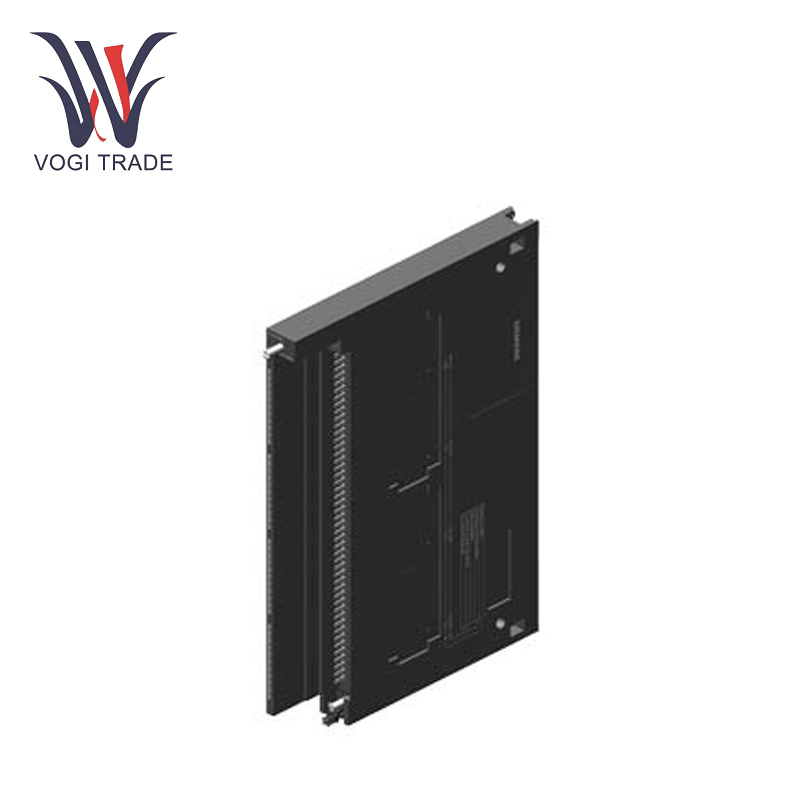

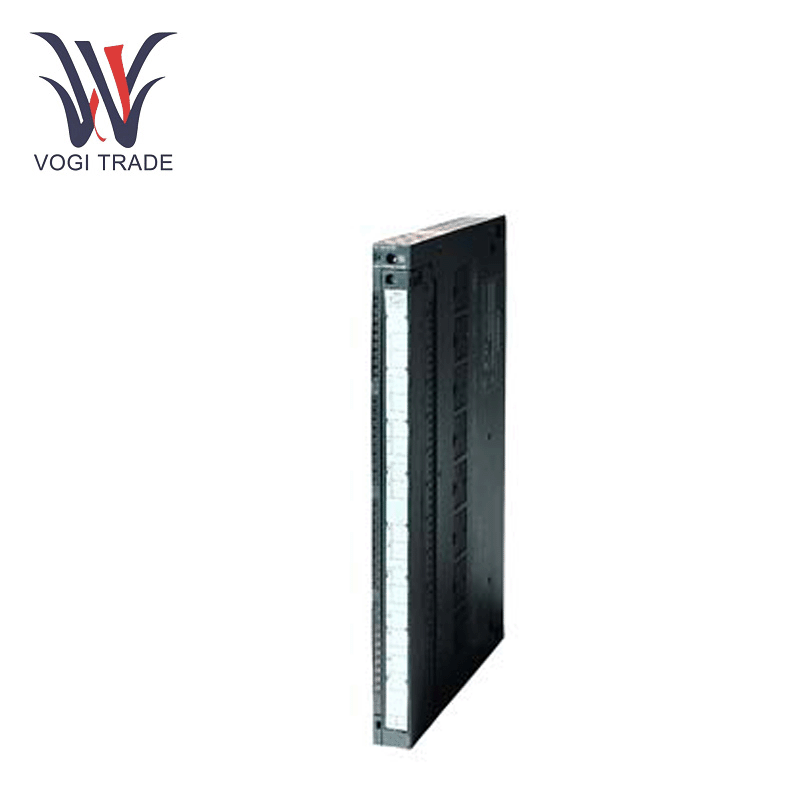

แบรนด์: ซีเมนส์คำอธิบาย: SM 431 โมดูลอินพุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นซีเมนส์ 6ES74310HH000AB0: SM 431 โมดูลอินพุตแบบอะนาล็อก, ที่ไม่ได้รับการแยก, 16 AI, 13 บิต, +/- 10V, +/- 20MA, 4 ~ 20mA; การอัปเดตโมดูล 20 MS
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES74310HH000AB0 |
| แคตตาล็อก |
ST74 |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
5*29*21.7 ซม. |
| มิติการบรรจุ |
7*31*25 ซม. |
| น้ำหนัก |
1.3 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้า L+
ค่าที่ได้รับการจัดอันดับ (DC): 24 V; จำเป็นสำหรับการจัดหาเครื่องส่งสัญญาณ 2 สายเท่านั้น
การป้องกันขั้วย้อนกลับ: ใช่
อินพุตปัจจุบัน
จากแรงดันไฟฟ้าโหลด L+ (ไม่มีโหลด), สูงสุด : 400 MA; สำหรับการเชื่อมต่อ 16 ตัวส่งสัญญาณ 2 สายที่ควบคุมได้อย่างเต็มที่
จาก Backplane Bus 5 V DC, Max : 100 Ma
การสูญเสียพลังงาน
การสูญเสียพลังงาน : 2 W
อินพุตอะนาล็อก
จำนวนอินพุตอะนาล็อก: 16
สำหรับแรงดันไฟฟ้า/การวัดกระแส: 16
แรงดันไฟฟ้าอินพุตที่อนุญาตสำหรับอินพุตแรงดันไฟฟ้า (ขีด จำกัด การทำลาย), สูงสุด: 20 V; 20 V DC ถาวร 75 V DC สำหรับสูงสุด 1 S (ปัจจัยหน้าที่ 1:20)
กระแสอินพุตที่อนุญาตสำหรับอินพุตปัจจุบัน (ขีด จำกัด การทำลาย), สูงสุด: 40 ma
กระแสการวัดคงที่สำหรับเครื่องส่งสัญญาณประเภทความต้านทาน, ประเภท: 1.67 ma
คุณสมบัติที่สำคัญ
ด้วยความเก่งกาจและความแม่นยำที่น่าทึ่ง Siemens 6ES74310HH000AB0 เหมาะสำหรับงานอัตโนมัติ
อินพุต 16 ช่อง: อินพุตอะนาล็อก 16 ช่องและความละเอียด 13 บิตช่วยให้มั่นใจได้ว่าการวัดแรงดันไฟฟ้า (± 10V) ที่แม่นยำและสัญญาณ (± 20mA, 4–20MA) สัญญาณสำหรับเซ็นเซอร์และทรานสดิวเซอร์．
การแปลงอย่างรวดเร็ว: เวลาการแปลง 20MS สำหรับการตรวจสอบแบบเรียลไทม์ในสายการผลิตความเร็วสูงเช่นระบบปริมาณเคมีหรือเครื่องบรรจุภัณฑ์
การติดตั้งที่ยืดหยุ่น: การออกแบบที่ไม่สามารถแยกได้ช่วยลดการเชื่อมต่อกับ Siemens S7-400 PLCs และช่วงอินพุตที่กำหนดค่าได้เปิดใช้งานการใช้งานกับประเภทเซ็นเซอร์ที่หลากหลายโดยไม่ต้องเปลี่ยนฮาร์ดแวร์
การป้องกันการโอเวอร์โหลดแบบไดนามิก: เสนอการตรวจสอบความร้อนI²TI²Tป้องกันไม่ให้เกิดความร้อนสูงเกินไปในสภาวะการโอเวอร์โหลดชั่วคราว (สูงถึง 1.8 ×ปัจจุบัน) ซึ่งรองรับอายุการใช้งานระยะยาวในแอปพลิเคชันที่มีความต้องการสูงเช่นการควบคุมมอเตอร์
อุปกรณ์ที่เข้ากันได้
ซีเมนส์ 6ES74310HHOB0 รวมกับ SIMATIC S7-400 เป็นตัวควบคุมที่เหมาะสำหรับงานอัตโนมัติจำนวนมาก
S7-400 PLCS: เข้ากันได้กับ CPU เช่น 6ES74122XK050AB0 สำหรับการควบคุมส่วนกลางในระบบอัตโนมัติขนาดใหญ่เช่น SteelWorks หรือ Waterworks
ET200 กระจาย I/O: ส่งเสริมความยืดหยุ่นในการกระจายอำนาจในสายการประกอบยานยนต์หรือคลังสินค้าอัจฉริยะตัดความพยายามในการเดินสาย
Sitop Power Supplies: โมดูลสามารถใช้กับ 6EP13363BA00 สำหรับสัญญาณปราศจากปัญหา 24V DC ต่อหน้าเสียง
สถานการณ์แอปพลิเคชัน
Siemens 6ES74310HH000AB0 ให้ประสิทธิภาพที่เหนือกว่าในสาขาต่าง ๆ :
การผลิตรถยนต์: ใช้สำหรับการกำกับดูแลของเซ็นเซอร์ความดัน/อุณหภูมิโดยสายการผลิตรถยนต์ซึ่งสอดคล้องกับความทนทานต่อความแม่นยำ
การประมวลผลทางเคมี: บันทึกข้อมูลการไหลและเซ็นเซอร์ PH แบบเรียลไทม์สำหรับการเปลี่ยนแปลงอัตโนมัติในเครื่องปฏิกรณ์แบบแบทช์
พลังงานหมุนเวียน: มันถูกฝังอยู่ในระบบควบคุมกังหันลมเพื่อวัดเอาต์พุตเครื่องกำเนิดไฟฟ้าและพารามิเตอร์การเชื่อมต่อกริด
ยา: ตรวจสอบอุณหภูมิและความชื้นในห้องทำความสะอาดในขณะที่ผลิตวัคซีนตาม GMP
