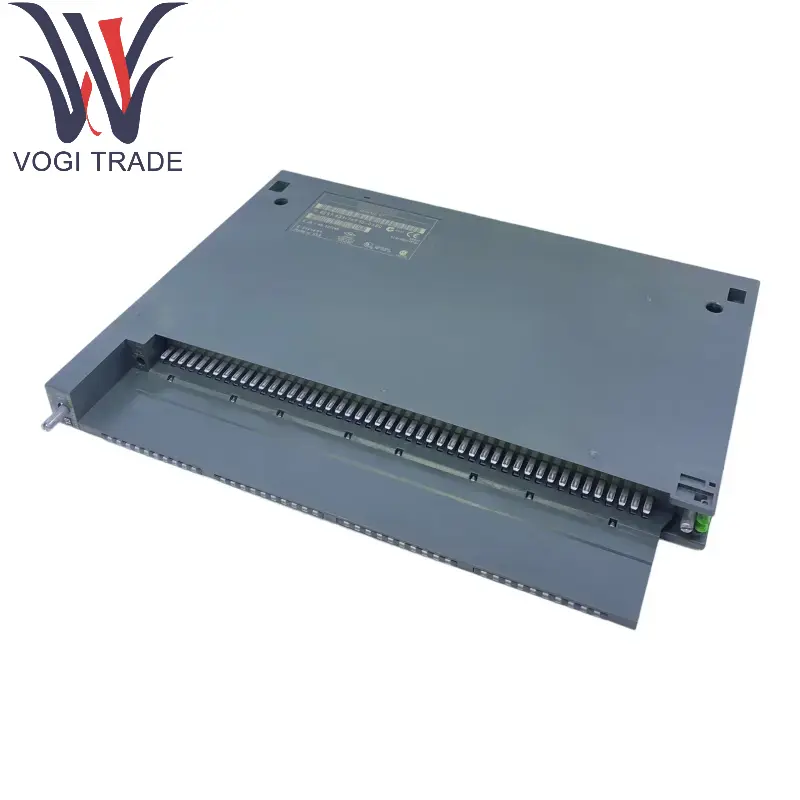

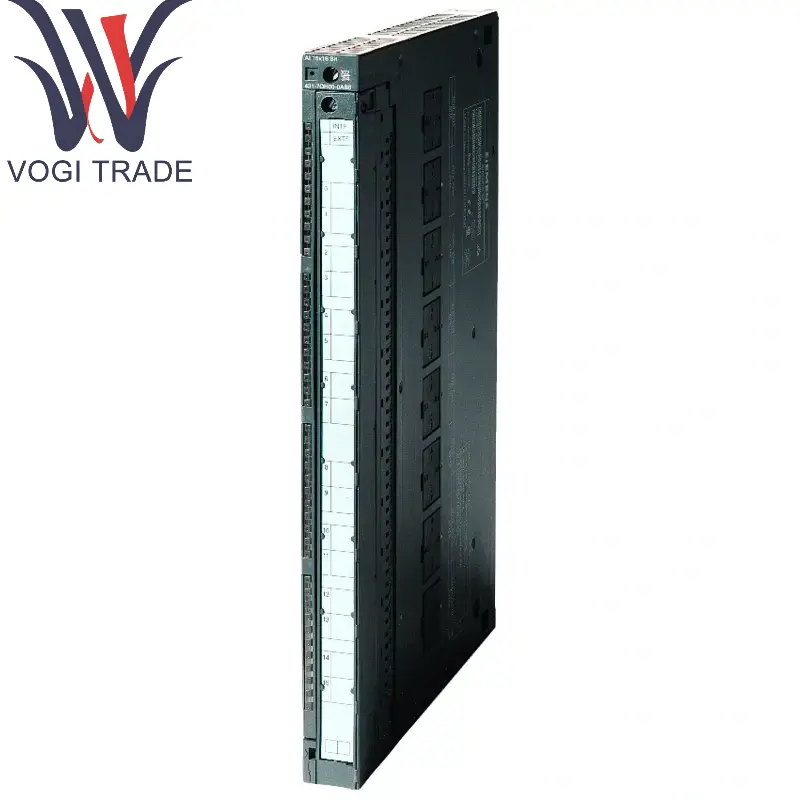

แบรนด์: ซีเมนส์คำอธิบาย: อินพุตแบบอะนาล็อก SM 431เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นSiemens 6ES7431-7KF10-0AB0 SIMATIC S7-400, อินพุตอะนาล็อก SM 431, 8 AI, ความละเอียด 16 บิต, ตัวต้านทาน/PT100/NI100 แยกได้
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES7431-7KF10-0AB0 |
| แคตตาล็อก |
SIMATIC S7-400 |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
2.5 ซม. × 29 ซม. × 21 ซม. |
| มิติการบรรจุ |
4.5 ซม. × 31 ซม. × 23 ซม. |
| น้ำหนัก |
0.65kg |
พารามิเตอร์ทางเทคนิค
จำนวนช่อง:
อินพุตแบบอะนาล็อก 8 ช่อง
ประเภทสัญญาณ:
แรงดันไฟฟ้า: ± 10V, ± 5V, ± 2.5V, 0-10V ฯลฯ
ปัจจุบัน: 0/4-20ma, ± 20ma
ความต้านทาน: ซีเมนส์ 6ES7431-7KF10-0AB0 รองรับตัวต้านทานความร้อน (RTD) หรืออินพุตเทอร์โมคัปเปิล (TC) (จำเป็นต้องกำหนดค่า)
ปณิธาน:
16 บิต (การแปลงความแม่นยำสูง) รองรับการรวมหลายครั้งเพื่อยับยั้งการรบกวน
ความแม่นยำ:
± 0.1% FS (เต็มสเกล) ค่าทั่วไป
การแยกตัว:
การแยกไฟฟ้าระหว่างช่องทางเพื่อเพิ่มความสามารถในการต่อต้านการแทรกแซง
อินเทอร์เฟซการสื่อสาร:
ซีเมนส์ 6ES7431-7KF10-0AB0 สื่อสารกับ CPU ผ่าน Backplane Bus S7-400 รองรับ Profibus-DP หรือ PROFINET (จำเป็นต้องจับคู่กับโมดูลอินเทอร์เฟซที่สอดคล้องกัน)
แหล่งจ่ายไฟ:
แหล่งจ่ายไฟ Backplane Bus (5V DC) ต้องจัดหาแหล่งจ่ายไฟเซ็นเซอร์ภายนอกแยกต่างหาก
อุณหภูมิการทำงาน:
0 ° C ถึง +60 ° C (มาตรฐานอุตสาหกรรม)
ฟังก์ชั่นการวินิจฉัย:
ซีเมนส์ 6ES7431-7KF10-0AB0 รองรับการตรวจจับการตัดการเชื่อมต่อการเตือนภัยเกินระยะเวลาการบ่งชี้ความผิดพลาดของโมดูล ฯลฯ
รายละเอียดผลิตภัณฑ์
การออกแบบแบบแยกส่วน: สามารถขยายได้อย่างยืดหยุ่นบนชั้นวาง S7-400 รองรับการแลกเปลี่ยนร้อน (ต้องกำหนดค่าระบบซ้ำซ้อน)
วิธีการกำหนดค่า: การตั้งค่าพารามิเตอร์ผ่านขั้นตอนที่ 7 หรือซอฟต์แวร์ TIA Portal
การบ่งชี้สถานะ LED: สถานะของแต่ละช่องสามารถแสดงด้วยไฟ LED (เช่นไฟแสดงสถานะสีเขียว/สีแดง)
ความเข้ากันได้: การรวมเข้ากับโมดูลอื่น ๆ ของซีรีย์ S7-400 (เช่น CPU, โมดูลปริมาณดิจิตอล)
พื้นที่แอปพลิเคชัน
อุตสาหกรรมกระบวนการ:
ความดันอุณหภูมิและการตรวจสอบการไหลในอุตสาหกรรมเคมีน้ำมันและก๊าซ
การผลิต:
การรับสัญญาณเซ็นเซอร์แบบอะนาล็อกบนสายการผลิต (เช่นความตึงเครียดการควบคุมตำแหน่ง)
การจัดการพลังงาน:
การตรวจสอบแรงดันไฟฟ้า/ปัจจุบันในระบบพลังงาน
การสร้างระบบอัตโนมัติ:
การประมวลผลสัญญาณเซ็นเซอร์อุณหภูมิและความชื้นในระบบปรับอากาศ (HVAC)
อุปกรณ์ห้องปฏิบัติการ:
การเก็บข้อมูลเครื่องมือวัดความแม่นยำสูง
สรุปคุณสมบัติ
ความแม่นยำสูง: ความละเอียด 16 บิตตรงตามข้อกำหนดทางอุตสาหกรรมที่เข้มงวด
อเนกประสงค์: รองรับหลายประเภทสัญญาณและลดความต้องการประเภทโมดูล
ความน่าเชื่อถือ: การแยกช่องและฟังก์ชั่นการวินิจฉัยปรับปรุงความมั่นคงของระบบ
ความยืดหยุ่น: เหมาะสำหรับระบบ I/O แบบกระจาย (เช่น ET 200M)
