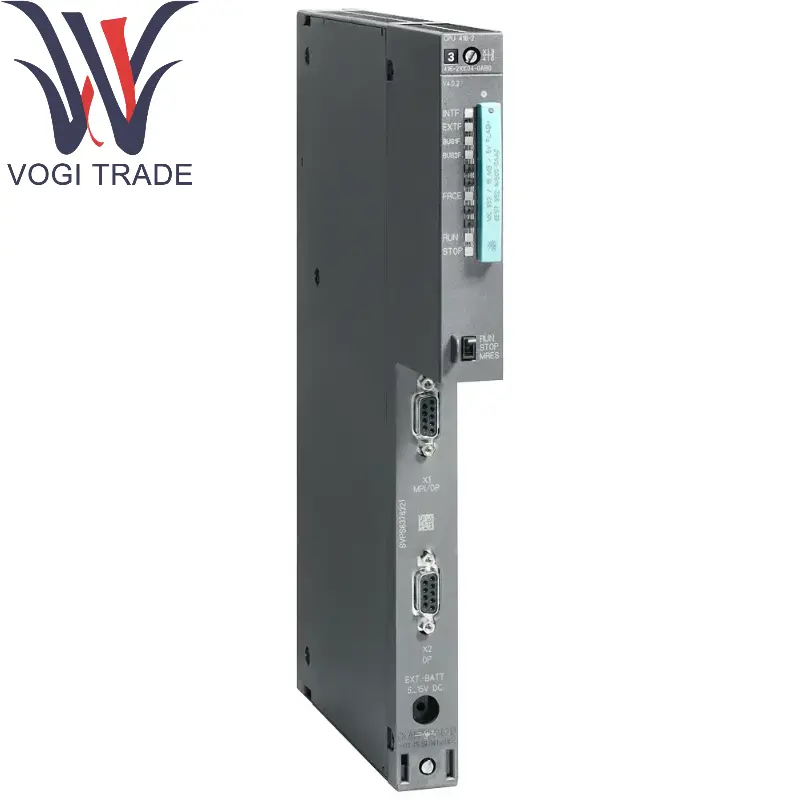

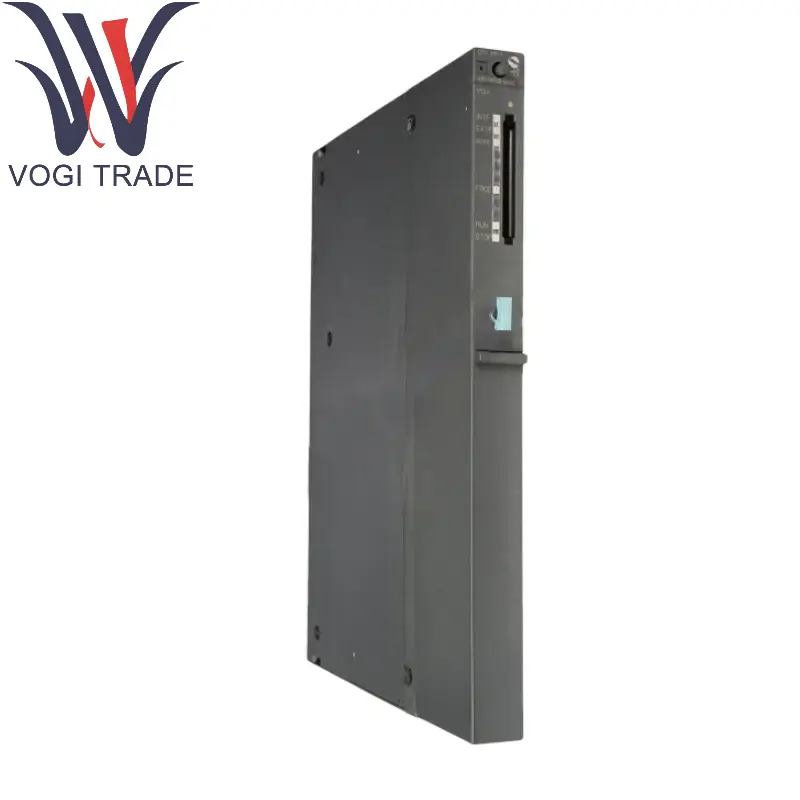

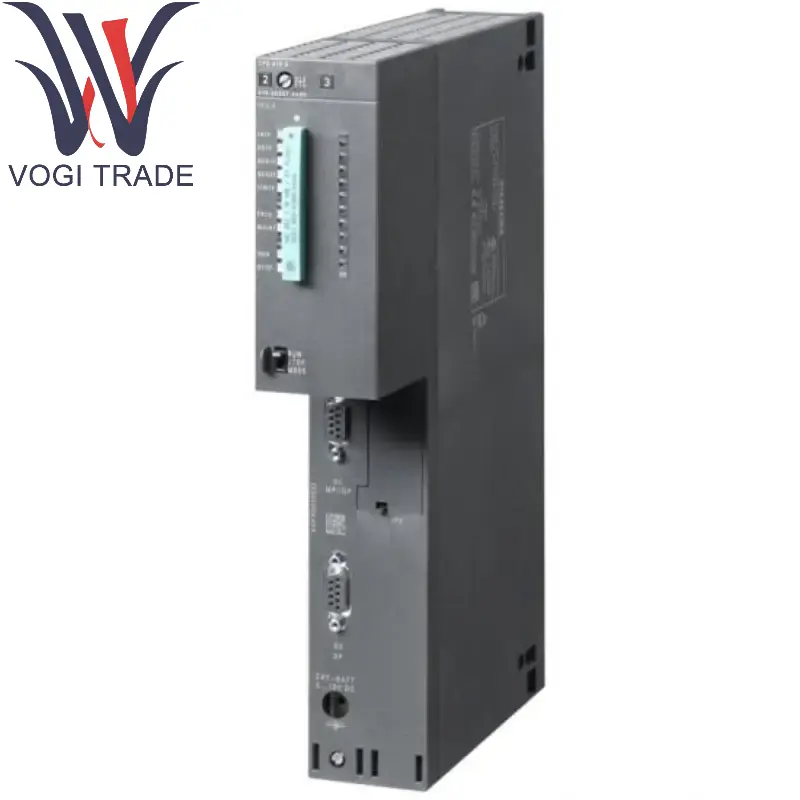

แบรนด์: ซีเมนส์คำอธิบาย: CPU 416-2เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นซีเมนส์ 6ES7416-2XN05-0AB0 SIMATIC S7-400, CPU 416-2 หน่วยประมวลผลกลางพร้อม: หน่วยความจำการทำงาน 5.6 MB, (2.8 MB รหัส, 2.8 MB ข้อมูล), อินเตอร์เฟส 1
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES7416-2XN05-0AB0 |
| แคตตาล็อก |
SIMATIC S7-400 |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
2.5 ซม. × 29.0 ซม. × 21.9 ซม. |
| มิติการบรรจุ |
4.5 ซม. × 31.0 ซม. × 23.9 ซม. |
| น้ำหนัก |
0.7kg |
ภาพรวมผลิตภัณฑ์
รุ่น: 6ES7416-2XN05-0AB0
ชื่อผลิตภัณฑ์: SIMATIC S7-400 CPU 416-2
ซีรีส์: Siemens S7-400 PLC (คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้ประสิทธิภาพสูง)
การวางตำแหน่ง: ชุดควบคุมระดับกลางถึงสูงเหมาะสำหรับงานระบบอัตโนมัติที่ซับซ้อนพร้อมกำลังการประมวลผลที่ทรงพลังและความสามารถในการปรับขนาด
คำอธิบายผลิตภัณฑ์
ประเภท CPU: ซีเมนส์ 6ES7416-2XN05-0AB0 เป็นซีพียูประสิทธิภาพสูงในซีรี่ส์ S7-400 ที่ติดตั้งโปรเซสเซอร์คู่ (2 แกนทางกายภาพอิสระ) รองรับการประมวลผลแบบขนานของงานหลายงาน
การกำหนดค่าหน่วยความจำ:
หน่วยความจำที่ใช้งานได้: 2.8 MB (สำหรับโปรแกรมและการจัดเก็บข้อมูล)
หน่วยความจำโหลด: ซีเมนส์ 6ES7416-2XN05-0AB0 รองรับการ์ดหน่วยความจำเพิ่มเติม (สูงสุด 64 MB)
ความเร็วในการดำเนินการ: 0.08 ms/1000 คำแนะนำ (การดำเนินการไบนารี) เหมาะสำหรับสถานการณ์การควบคุมความเร็วสูง
ความสามารถในการสื่อสาร: รวมอินเทอร์เฟซการสื่อสารหลายอย่าง (MPI/DP) รองรับโปรโตคอล Master-Slave Profibus-DP และสามารถขยายโมดูลอีเธอร์เน็ตได้
รายละเอียดผลิตภัณฑ์
ข้อกำหนดฮาร์ดแวร์
แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 24V DC (ช่วงที่อนุญาต 20.4V-28.8V)
การใช้พลังงาน: ค่าทั่วไปประมาณ 10W (ขึ้นอยู่กับโหลด)
ความสามารถในการขยายตัวของ I/O: ซีเมนส์ 6ES7416-2XN05-0AB0 รองรับ I/OS ดิจิตอลมากถึง 21,000 ตัวหรือ 5,000 อะนาล็อก I/OS (ผ่านชั้นวางขยาย)
ตัวจับเวลา/เคาน์เตอร์: 256 ตัวจับเวลา, 256 เคาน์เตอร์
การออกแบบแบบแยกส่วน: ซีเมนส์ 6ES7416-2XN05-0AB0 รองรับการแลกเปลี่ยนร้อน (โมดูลบางส่วนสามารถเปลี่ยนได้ในระหว่างการทำงาน)
คุณสมบัติซอฟต์แวร์
สภาพแวดล้อมการเขียนโปรแกรม: ขั้นตอนที่ 7 (เข้ากันได้กับพอร์ทัล TIA)
ภาษาการเขียนโปรแกรม: รองรับ LAD, FBD, STL, SCL, กราฟ ฯลฯ
ฟังก์ชั่นการวินิจฉัย: บัฟเฟอร์การวินิจฉัยในตัวรองรับการขัดจังหวะฮาร์ดแวร์สัญญาณเตือนความผิดพลาดและการตรวจสอบระยะไกล
โปรโตคอลการสื่อสาร
อินเทอร์เฟซ PROFIBUS-DP แบบรวม (พอร์ตรวม MPI/DP)
สนับสนุน Profibus, Industrial Ethernet (จำเป็นต้องมีโมดูลการขยาย), OPC UA ฯลฯ
พื้นที่แอปพลิเคชัน
ระบบอัตโนมัติอุตสาหกรรม: การควบคุมสายการผลิตที่ซับซ้อนเช่นการผลิตรถยนต์อุตสาหกรรมเคมีและโลหะวิทยา
การควบคุมกระบวนการ: ระบบ SCADA สำหรับอุตสาหกรรมกระบวนการขนาดใหญ่ (เช่นน้ำมันและก๊าซ)
โครงสร้างพื้นฐาน: โรงบำบัดน้ำ, ระบบกระจายพลังงาน
สถานการณ์ความน่าเชื่อถือสูง: ระบบซ้ำซ้อน (กำหนดค่าเป็นซีพียูซ้ำซ้อน H-type)
งานที่ต้องใช้ข้อมูลมาก: การประมวลผลปริมาณข้อมูลขนาดใหญ่การควบคุมอัลกอริทึมขั้นสูง (เช่นการควบคุม PID Multi-Loop)
ข้อดีที่สำคัญ
ประสิทธิภาพสูง: โปรเซสเซอร์แบบดูอัลคอร์เหมาะสำหรับการประมวลผลแบบขนานแบบหลายงาน
ความน่าเชื่อถือสูง: ซีเมนส์ 6ES7416-2XN05-0AB0 รองรับการกำหนดค่าซ้ำซ้อนและโหมดไม่ปลอดภัย (จำเป็นต้องจับคู่กับโมดูลความปลอดภัย)
การขยายตัวที่ยืดหยุ่น: การขยายระบบขนาดใหญ่ทำได้ผ่าน I/O แบบกระจาย (เช่น ET 200M)
หมายเหตุ
ความเข้ากันได้: ซีเมนส์ 6ES7416-2XN05-0AB0 จำเป็นต้องใช้กับโมดูล S7-400 Series I/O (เช่นโมดูลดิจิตอล 6ES7421-1BL00-0AA0)
ข้อกำหนดการกระจายความร้อน: ตรวจสอบให้แน่ใจว่ามีการระบายอากาศในระหว่างการติดตั้งเพื่อหลีกเลี่ยงสภาพแวดล้อมที่อุณหภูมิสูง
