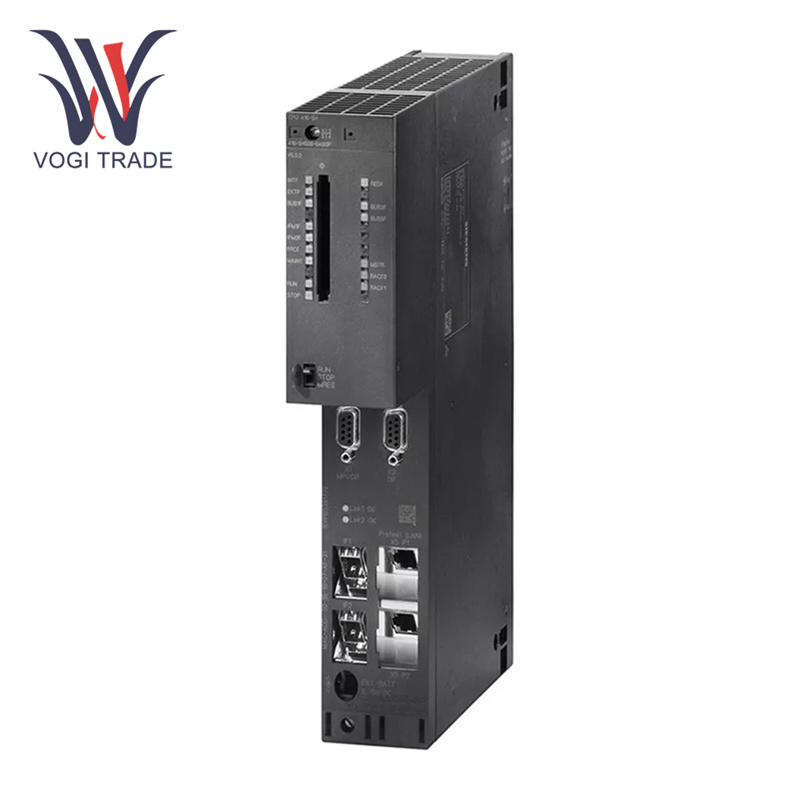

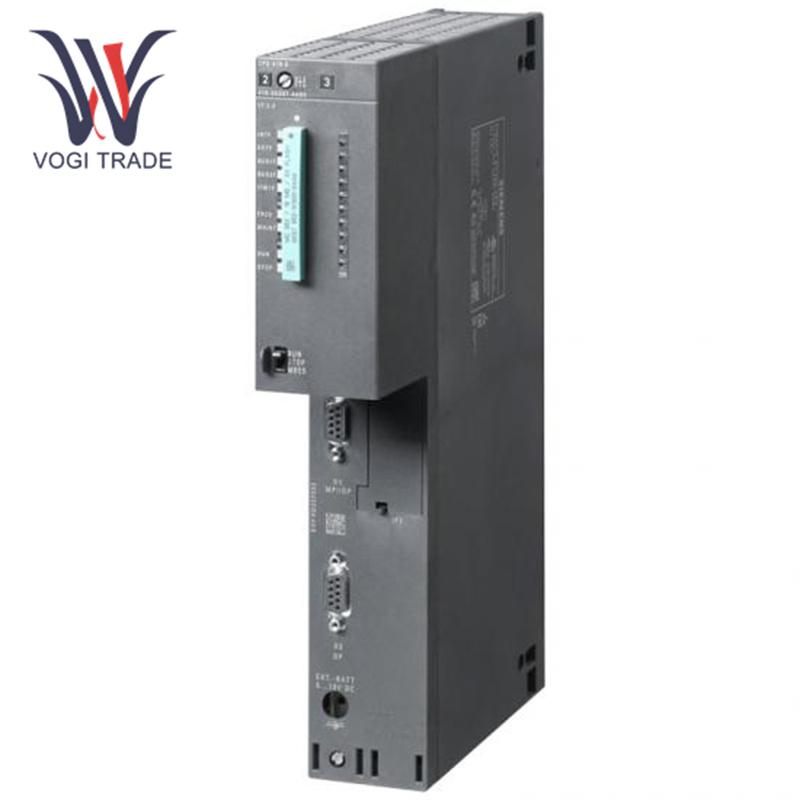

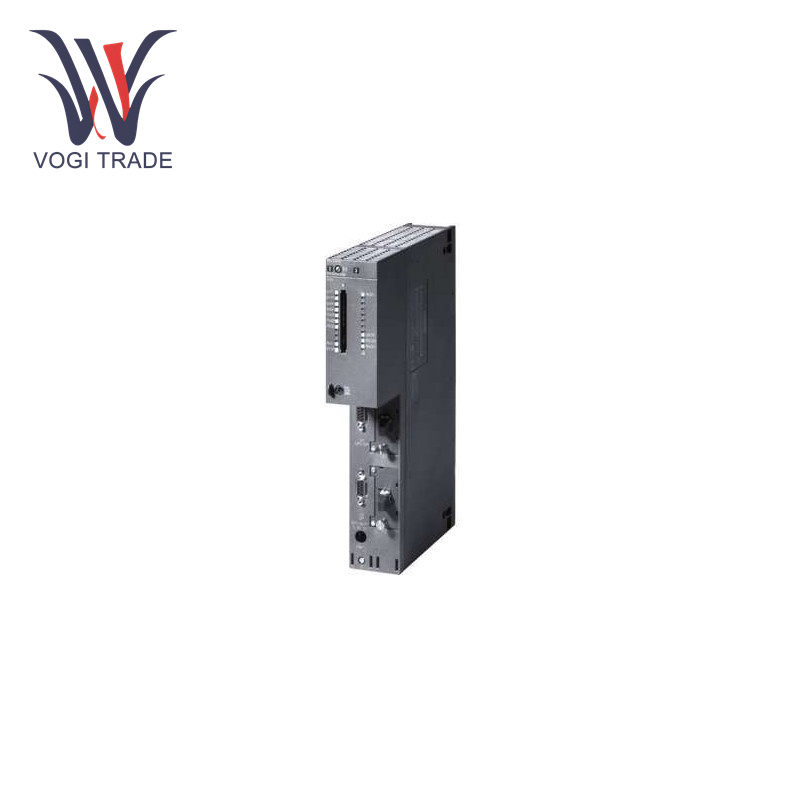

ซีเมนส์ 6ES7414-4HM14-0AB0

พารามิเตอร์ทางเทคนิค

ฝาปิดหน่วยความจำความสามารถ: หน่วยความจำ 2.8MB แบ่งออกเป็นส่วนอัลกอริธึมควบคุม หน่วยความจำข้อมูลและหน่วยความจำโปรแกรมสูงสุด 1.4MB ในแต่ละส่วน ซึ่งเพียงพอสำหรับจัดเก็บตรรกะตัวควบคุมที่ซับซ้อนมากขึ้นและชุดบันทึกที่เพิ่มขึ้น

โมดูลอินเทอร์เฟซ:โมดูล CPU ของ Siemens 6ES7414-4HM14-0AB0 มี 4 ประการ: อินเทอร์เฟซเหล่านี้ช่วยให้สามารถสื่อสารผ่านโปรโตคอลการสื่อสารที่หลากหลาย และสามารถรวมเข้ากับอุปกรณ์หรือระบบอื่น ๆ ได้อย่างง่ายดาย

การเพิ่มประสิทธิภาพการทำงานแบบเรียลไทม์:เวลาในการประมวลผลคำสั่งบิตคือ 45ns และเวลาประมวลผลคำสั่งคำคือ 135nS ซึ่งสามารถดำเนินงานควบคุมที่ซับซ้อนได้อย่างรวดเร็วและมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความเร็วการตอบสนองที่รวดเร็วและความแม่นยำในการทำงานที่แม่นยำของกระบวนการทางอุตสาหกรรม

คุณสมบัติ

ด้วยความสามารถและความเร็วในการประมวลผลสูง:Siemens 6ES7414-4HM14-0AB0 เป็นของซีรีส์ S7-400 ซึ่งขับเคลื่อนด้วยโปรเซสเซอร์ที่ทรงพลัง สามารถจัดการกับงานอัตโนมัติที่ซับซ้อน ซึ่งควบคุมและดำเนินการในสถานการณ์ขนาดใหญ่ได้ยากกว่ามาก สามารถประมวลผลสัญญาณ I/O จำนวนมาก ซึ่งสามารถนำไปใช้ในการดำเนินการทางคณิตศาสตร์ที่ซับซ้อนและการตัดสินเชิงตรรกะ จึงบรรลุการควบคุมกระบวนการทางอุตสาหกรรมที่มีความแม่นยำสูง

ความสามารถในการขยายขนาดและความยืดหยุ่นของซีรีส์ S7-400:S7-400 ทั้งหมดใช้การออกแบบโมดูลาร์ ช่วยให้กำหนดค่าโมดูล CPU 6ES7414-4HM14-OABO ได้อย่างยืดหยุ่นร่วมกับโมดูลอื่นๆ (เช่น โมดูล I/O โมดูลที่เป็นกรรมสิทธิ์ในการสื่อสาร) การออกแบบโมดูลาร์ของ Siemens 6ES7414-4HM14-0AB0 ช่วยให้ผู้ใช้สามารถประกอบและขยายระบบตามความต้องการ ทำให้เหมาะมากสำหรับการออกแบบระบบยานยนต์

ความสามารถด้านการสื่อสารและเครือข่ายสูง:โมดูล CPU มีโปรโตคอลการสื่อสารที่หลากหลาย เช่น การสื่อสาร PG/OP, อินเทอร์เฟซโปรโตคอลมาตรฐาน S7 (S7COMM), TCP/IP (โปรโตคอล Ethernet อุตสาหกรรม); ยูดีพี; ISO-on-TCP ฯลฯ โดยเฉพาะอย่างยิ่งการสนับสนุนเครือข่าย PROFINET ซึ่งสามารถรับรู้ถึงการแลกเปลี่ยนข้อมูลที่ราบรื่นระหว่างระบบ PLC และอุปกรณ์/ระบบอื่นๆ สำหรับฟังก์ชันการสืบค้นระยะไกลทีละรายการ หรือสร้างระบบควบคุมแบบกระจายทั้งหมดของเครือข่ายอัจฉริยะผ่านทางใดๆ โหนดแบบกระจาย

รองรับความซ้ำซ้อนและความน่าเชื่อถือสูง:รองรับการกำหนดค่าซ้ำซ้อน หากอุปกรณ์ตัวใดตัวหนึ่งขัดข้อง ระบบจะสลับไปยังอุปกรณ์สำรองโดยอัตโนมัติเพื่อให้ทำงานต่อไปได้ การออกแบบที่ซ้ำซ้อนนี้ช่วยปรับปรุงความน่าเชื่อถือและความพร้อมใช้งานของระบบได้อย่างมาก ทำให้ Siemens 6ES7414-4HM14-0AB0 เหมาะอย่างยิ่งสำหรับการใช้งานที่ไม่ปลอดภัยหรือแอปพลิเคชันที่มีผลกระทบร้ายแรงจากความล้มเหลว (เช่น กระบวนการผลิตที่สำคัญหรือโครงสร้างพื้นฐานที่สำคัญ)

การจัดสรร I/O ที่ยืดหยุ่น:CPU หลายตัวในตัวควบคุมส่วนกลาง S7-400 สามารถทำงานร่วมกันได้ โดย CPU แต่ละตัวจะสอดคล้องกับชุดทรัพยากร I/O ของตัวเอง ด้วยความยืดหยุ่นในการจัดสรร I/O นี้ ระบบจึงสามารถปรับให้เข้ากับงานอัตโนมัติที่ซับซ้อนได้ง่ายขึ้น และตอบสนองความต้องการที่หลากหลายของการใช้งานทางอุตสาหกรรมต่างๆ

ฟังก์ชั่นการประมวลผลสัญญาณ:รวมตัวนับความเร็วสูง 30 kHz พร้อมเทอร์มินัลอินพุตรีเซ็ตที่ตั้งโปรแกรมได้ นอกจากนี้ สามารถใช้ช่องเอาต์พุตพัลส์ความเร็วสูง 2 ช่อง (สูงสุด 20kHz) สำหรับสเต็ปเปอร์มอเตอร์และเซอร์โวไดรฟ์มอเตอร์ที่จำเป็นในงานการวางตำแหน่ง นอกจากนี้ โมดูลยังสามารถจับพัลส์ได้เร็วกว่ารอบการสแกน CPU ของเทอร์มินัลอินพุตทั่วไป และให้การตอบสนองที่รวดเร็วเมื่อได้รับอินพุตผ่านขอบขัดจังหวะของสัญญาณที่เพิ่มขึ้น

Aขอบเขตการใช้งาน

การผลิตภาคอุตสาหกรรม:6ES7414-4HM14-0AB0 เหมาะมากสำหรับใช้ในโรงงานผลิตเพื่อควบคุมสายการผลิต เช่น ระบบสายพานลำเลียง แขนหุ่นยนต์ และเครื่องประกอบอัตโนมัติ มีการประมวลผลความเร็วสูงและฟังก์ชันการควบคุมที่แม่นยำ ซึ่งสามารถบรรลุกระบวนการผลิตที่ราบรื่นยิ่งขึ้นและปรับปรุงประสิทธิภาพของผลิตภัณฑ์

ในอุตสาหกรรมเคมีและปิโตรเคมี ยา หรือการแปรรูปอาหาร:โมดูล CPU สามารถตรวจสอบและควบคุมอุณหภูมิ ความดัน ฯลฯ ด้วยการตั้งค่าที่เหมาะสม

ระบบอัตโนมัติในอาคาร:ในระบบการจัดการอาคาร (BMS)/ระบบอัตโนมัติในอาคาร สามารถใช้งานระบบอัตโนมัติของอาคารเพื่อควบคุม HVAC แสงสว่าง และการเข้าถึงภายในสถานที่ได้ Siemens 6ES7414-4HM14-0AB0 สื่อสารกับเซ็นเซอร์และแอคทูเอเตอร์ต่างๆ เพื่อมอบสภาพแวดล้อมภายในอาคารที่มีประสิทธิภาพ สะดวกสบาย และประหยัดพลังงาน และรับประกันประสิทธิภาพด้านความปลอดภัยหรือการจัดการอาคาร

ดาวน์โหลดแผ่นข้อมูล
