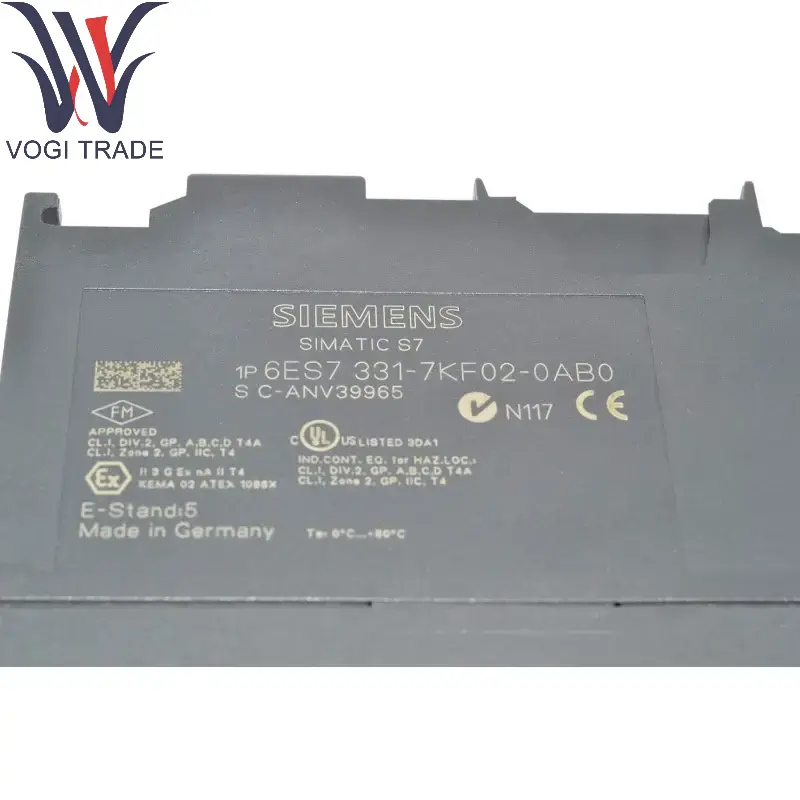

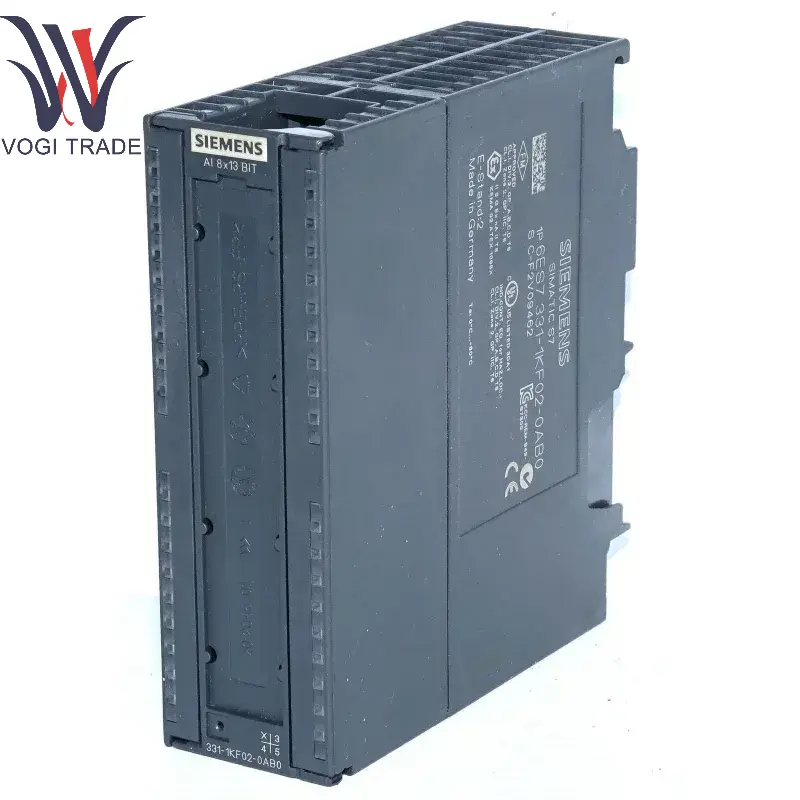

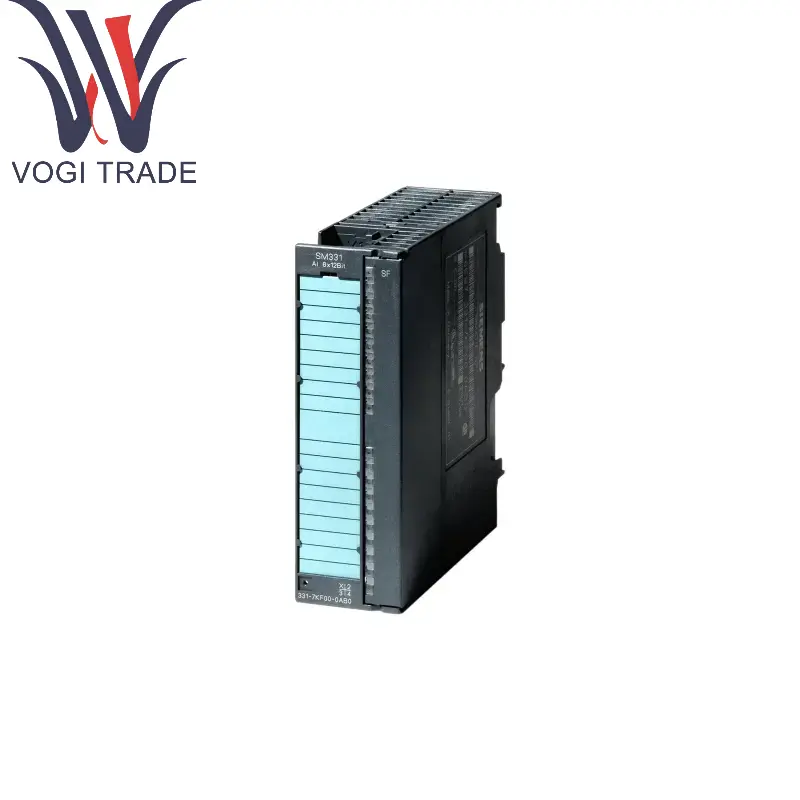

แบรนด์: ซีเมนส์คำอธิบาย: โมดูลอินพุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นซีเมนส์ 6ES7331-7KF02-0AB0 SIMATIC S7-300, อินพุตแบบอะนาล็อก SM 331, แยก, 8 AI, ความละเอียด 9/12/14 บิต, U/I/thermocouple/ตัวต้านทาน, การเตือน, การวินิจฉัย, การถอด 1x 20-pole
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES7331-7KF02-0AB0 |
| แคตตาล็อก |
SIMATIC S7-300 |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
4.0 ซม. × 12.5 ซม. × 11.7 ซม. |
| มิติการบรรจุ |
6.0 ซม. × 14.5 ซม. × 13.7 ซม. |
| น้ำหนัก |
0.250kg |
พารามิเตอร์ทางเทคนิค
ช่องสัญญาณอินพุต: 8 อินพุตอะนาล็อก
ประเภทสัญญาณ:
แรงดันไฟฟ้า: ± 10V, ± 5V, ± 2.5V, 0 ~ 10V, 1 ~ 5V ฯลฯ
ปัจจุบัน: 0 ~ 20ma, 4 ~ 20ma, ± 20ma
ความต้านทาน: ซีเมนส์ 6ES7331-7KF02-0AB0 รองรับ 2/3/4-wire RTD
เทอร์โมคัปเปิล: รองรับเทอร์โมคัปเปิลหลายประเภท
ความละเอียด: 16 บิต
เวลาแปลง: ประมาณ 1ms ต่อช่อง
การแยกด้วยไฟฟ้า: ไม่มีการแยกระหว่างช่องทาง แต่โมดูลถูกแยกออกจากบัส backplane
ความสามารถในการโหลด: เมื่ออินพุตปัจจุบันอิมพีแดนซ์โหลดสูงสุดคือ≤600Ω; เมื่ออินพุตแรงดันไฟฟ้าความต้านทานอินพุตคือ≥1mΩ
ความแม่นยำ: ± 0.1% เต็มสเกล
อุณหภูมิการทำงาน: -20 ℃ ~ +60 ℃
แหล่งจ่ายไฟ: ขับเคลื่อนโดยรถบัส Backplane S7-300
คุณสมบัติของโมดูล
ฟังก์ชั่นการวินิจฉัย: ซีเมนส์ 6ES7331-7KF02-0AB0 รองรับการตรวจจับการขาดการเชื่อมต่อการเตือนภัยเกินระยะการตรวจจับข้อผิดพลาดการกำหนดค่า ฯลฯ
วิธีการกำหนดค่า: กำหนดค่าช่วงเวลาตัวกรองและพารามิเตอร์การวินิจฉัยผ่านซอฟต์แวร์ขั้นตอนที่ 7
วิธีการเดินสาย: ตัวเชื่อมต่อด้านหน้า
ตัวบ่งชี้ LED: สถานะโมดูลแสดงผล
ความเข้ากันได้
Backplane Bus: ซีเมนส์ 6ES7331-7KF02-0AB0 จำเป็นต้องติดตั้งบนราง DIN ของ S7-300 และขยายด้วย CPU หรือโมดูลอื่น ๆ ผ่านตัวเชื่อมต่อบัส
ซอฟต์แวร์การเขียนโปรแกรม: ซีเมนส์ 6ES7331-7KF02-0AB0 เข้ากันได้กับขั้นตอนที่ 7 V5.X/TIA พอร์ทัล
พื้นที่แอปพลิเคชัน
การควบคุมกระบวนการอุตสาหกรรม:
รวบรวมสัญญาณเซ็นเซอร์เช่นอุณหภูมิความดันการไหล
ใช้สำหรับการควบคุมวงปิดในอุตสาหกรรมยาเวชภัณฑ์อาหารและเครื่องดื่ม
การจัดการพลังงาน:
ตรวจสอบแรงดันไฟฟ้าและสัญญาณปัจจุบัน
ระบบ HVAC:
เชื่อมต่อเซ็นเซอร์อุณหภูมิ (PT100) หรือเครื่องส่งสัญญาณความชื้น
อุปกรณ์ห้องปฏิบัติการ:
การเก็บข้อมูลที่มีความแม่นยำสูง
การผลิตอัตโนมัติ:
การตรวจสอบแบบอะนาล็อกในสายการผลิต
