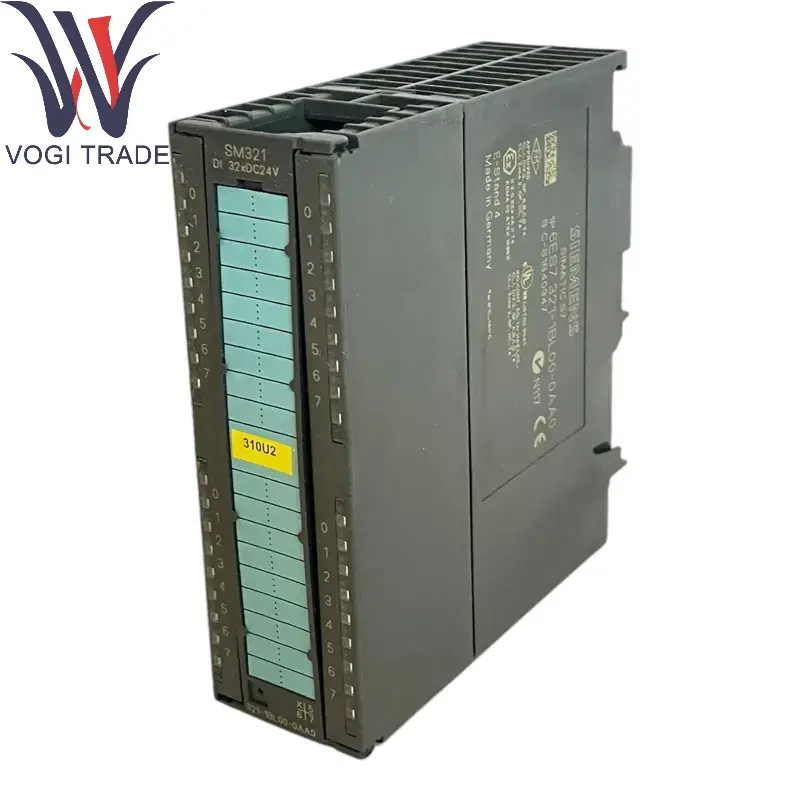

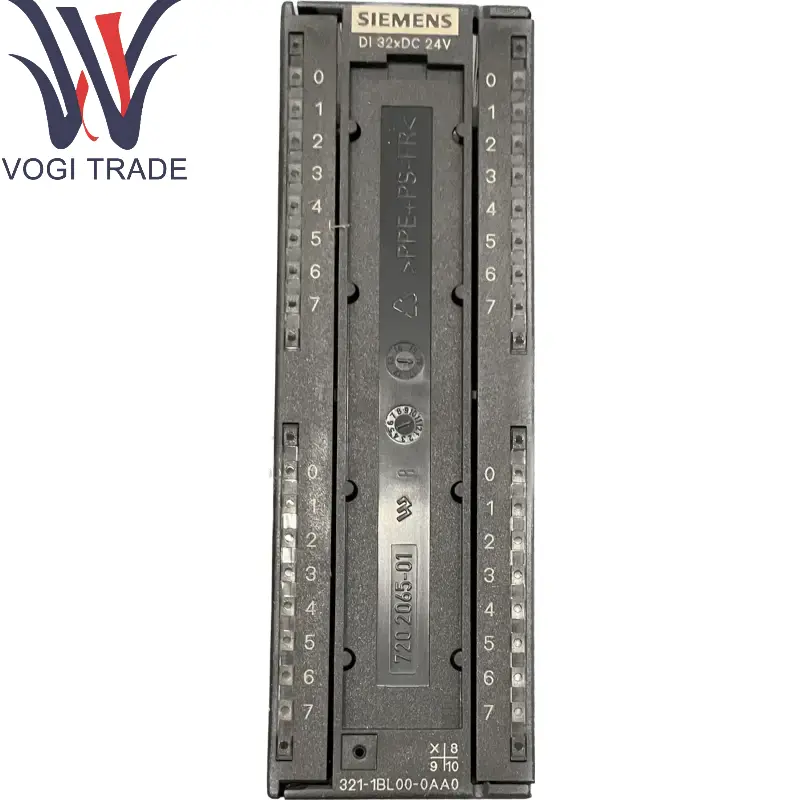

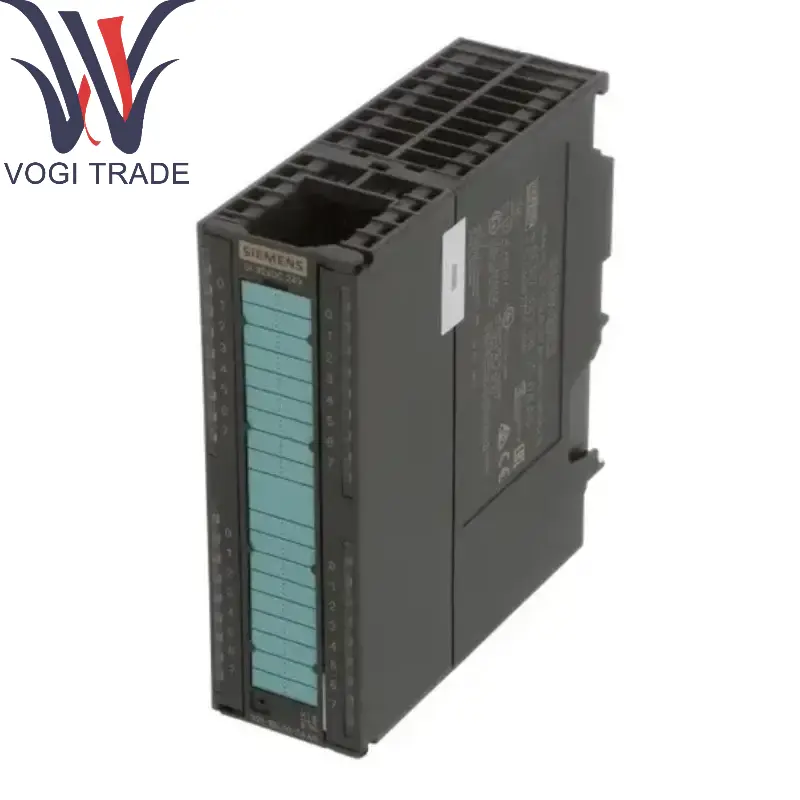

ซีเมนส์ 6ES7321-1BL00-0AA0

คำอธิบายผลิตภัณฑ์

ฟังก์ชั่น: ซีเมนส์ 6ES7321-1BL00-0AA0 ใช้ในการเชื่อมต่อสัญญาณดิจิตอล 24V DC และแปลงสัญญาณภายนอกเป็นระดับตรรกะ (0/1) ที่สามารถประมวลผลได้โดย PLC

จำนวนแชนเนล: 32 จุดอินพุตซึ่งรองรับการได้รับสัญญาณความหนาแน่นสูง

การแยกด้วยไฟฟ้า: การแยกกลุ่มระหว่างช่องทาง (โดยปกติ 8 คะแนนต่อกลุ่ม) เพื่อปรับปรุงความสามารถในการต่อต้านการแทรกแซง

ความเข้ากันได้: ซีเมนส์ 6ES7321-1BL00-0AA0 สามารถเสียบเข้ากับราง DIN ของ S7-300 และทำงานร่วมกับ CPU และโมดูลอื่น ๆ

พารามิเตอร์ทางเทคนิคs

แรงดันไฟฟ้าอินพุต: 24V DC (ช่วงการจัดอันดับ: 20.4V ~ 28.8V)

อินพุตปัจจุบัน: ค่าทั่วไปประมาณ 7ma/point (ที่ 24v)

ประเภทสัญญาณ: ซีเมนส์ 6ES7321-1BL00-0AA0 รองรับอ่างล้างจานหรืออินพุตต้นทาง

เวลาตอบสนอง: 0.1ms ~ 20ms (เวลาตัวกรองที่กำหนดค่าได้)

แรงดันไฟฟ้าแยก: 500V (ระหว่างช่องและบัสแบ็คเพลน)

วิธีการเชื่อมต่อ: ตัวเชื่อมต่อด้านหน้า (จำเป็นต้องสั่งซื้อแยกต่างหากเช่น 20 พินหรือ 40 พิน)

การใช้พลังงาน: ประมาณ 2W (จาก Backplane Bus)

อุณหภูมิการทำงาน: -20 ° C ~ +60 ° C

ระดับการป้องกัน: IP20 (การติดตั้งในร่มเท่านั้น)

คุณสมบัติของผลิตภัณฑ์

การออกแบบที่มีความหนาแน่นสูง: อินพุต 32 จุดช่วยประหยัดพื้นที่การติดตั้งและเหมาะสำหรับแอปพลิเคชันสัญญาณหนาแน่น

การเดินสายที่ยืดหยุ่น: ซีเมนส์ 6ES7321-1BL00-0AA0 รองรับอินพุตแหล่งที่มา/อ่างล้างจานเหมาะสำหรับเซ็นเซอร์ PNP/NPN

ฟังก์ชั่นการวินิจฉัย: สถานะของแต่ละช่องสามารถตรวจสอบผ่านตัวบ่งชี้ LED (สีเขียว = สัญญาณปกติ, สีแดง = ความผิดพลาด)

การขยายตัวแบบแยกส่วน: การรวมเข้ากับโมดูล S7-300 อื่น ๆ อย่างราบรื่น

พื้นที่แอปพลิเคชัน

ระบบอัตโนมัติอุตสาหกรรม: การควบคุมสายการผลิตเครื่องจักรบรรจุภัณฑ์สายประกอบ ฯลฯ

การควบคุมกระบวนการ: สถานะสวิตช์การตรวจสอบ, สัญญาณ จำกัด , อินพุตปุ่ม ฯลฯ

ระบบโลจิสติกส์: เครื่องเรียงลำดับการรับสัญญาณเซ็นเซอร์สายพานลำเลียง

การจัดการพลังงาน: การตรวจสอบสถานะอุปกรณ์

การติดตั้งและการกำหนดค่า

ฮาร์ดแวร์: ติดตั้งผ่านทางรถไฟ DIN เชื่อมต่อกับโมดูลที่อยู่ติดกันโดยใช้ตัวเชื่อมต่อรถบัสประเภท U

Software: configure module parameters via STEP 7 or TIA Portal.
