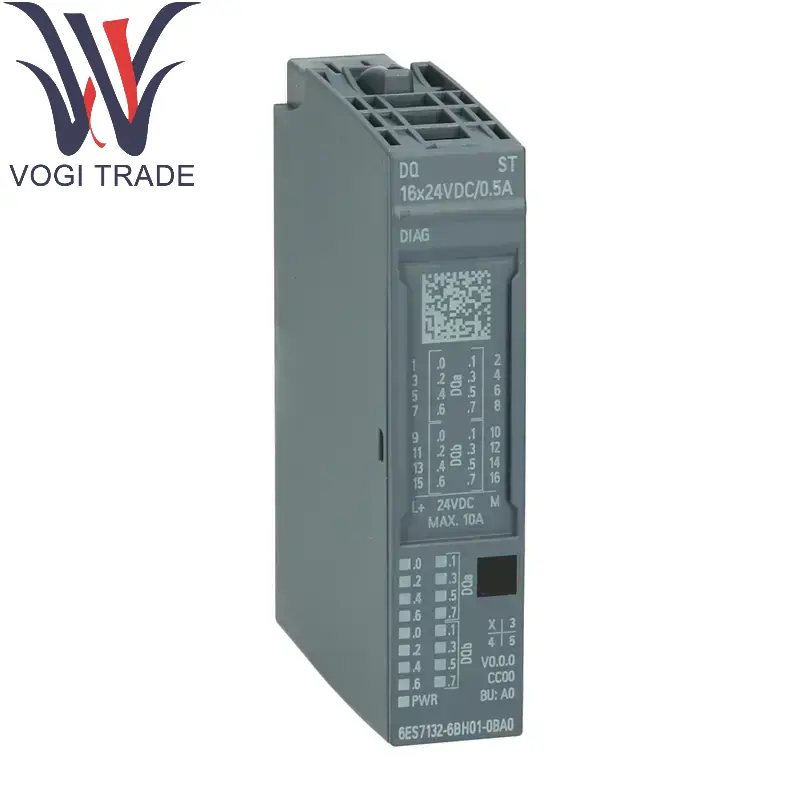

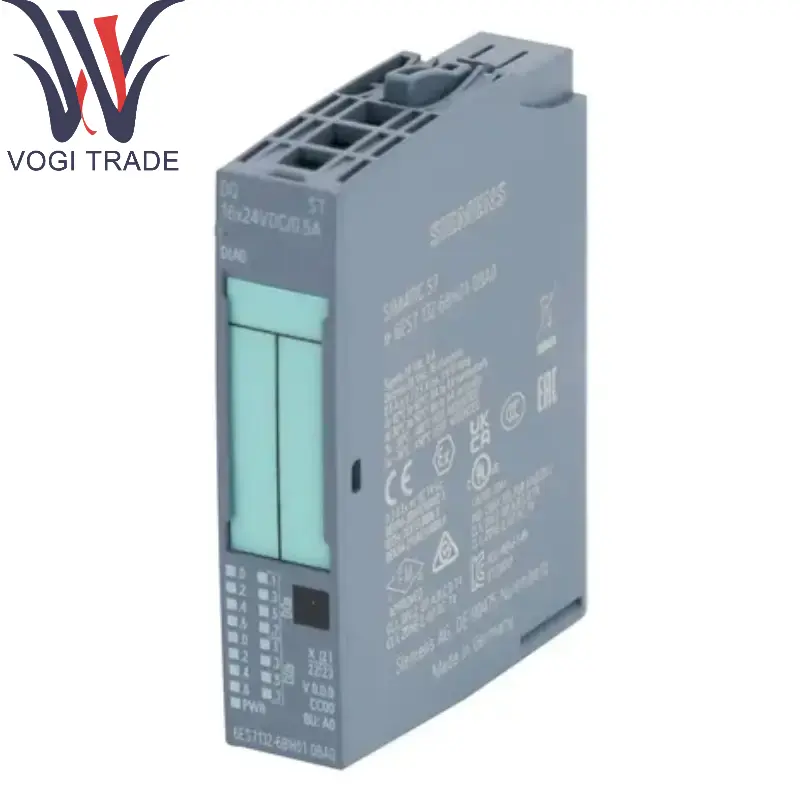

แบรนด์: ซีเมนส์คำอธิบาย: โมดูลเอาต์พุตดิจิตอลเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นซีเมนส์ 6ES7132-6BH01-0BA0 SIMATIC ET 200SP, โมดูลเอาต์พุตดิจิตอล, DQ 16X 24V DC/0,5A มาตรฐาน, เอาต์พุตแหล่งที่มา (PNP, P-switching)
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES7132-6BH01-0BA0 |
| แคตตาล็อก |
Simatic et 200sp |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
1.5 ซม. × 7.3 ซม. × 5.8 ซม. |
| มิติการบรรจุ |
3.5 ซม. × 9.3 ซม. × 7.8 ซม. |
| น้ำหนัก |
0.03kg |
คุณสมบัติที่สำคัญ
จำนวนช่องทาง: 16 เอาต์พุตดิจิตอล
ประเภทเอาท์พุท: ทรานซิสเตอร์ (เอาต์พุตแหล่งที่มา, PNP)
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 24V DC
จัดอันดับกระแสต่อช่องทาง: 0.5a
โมดูลทั้งหมดปัจจุบัน: สูงสุด 4a (ทั้งหมดของทุกช่องทาง)
ความถี่สลับ: สูงสุด 100Hz (โหลดตัวต้านทาน)
การแยกด้วยไฟฟ้า: ไม่มีการแยกระหว่างช่องทางแยกระหว่างกลุ่ม (8 ช่องทางต่อกลุ่ม)
ฟังก์ชั่นการวินิจฉัย: ซีเมนส์ 6ES7132-6BH01-0BA0 รองรับการลัดวงจรการเบรกลวดการตรวจจับการโอเวอร์โหลด (ต้องจับคู่กับหน่วยฐานที่เหมาะสม)
ความกว้างของโมดูล: 15 มม. (การออกแบบขนาดกะทัดรัด)
วิธีการเชื่อมต่อ: การเดินสายผ่าน BaseUnit (หน่วยฐาน) เช่น BU15-P16+A0+2D
ความเข้ากันได้
การรวมระบบ: เข้ากันได้กับเครือข่าย PROFINET หรือ PROFIBUS (จำเป็นต้องจับคู่กับโมดูลอินเทอร์เฟซที่สอดคล้องกันเช่น IM155-6)
การสนับสนุนการเขียนโปรแกรม: ซีเมนส์ 6ES7132-6BH01-0BA0 สามารถกำหนดค่าและตั้งโปรแกรมผ่านซีเมนส์ TIA Portal (ขั้นตอนที่ 7)
รายละเอียดผลิตภัณฑ์
โครงสร้างโมดูล:
ใช้การออกแบบปลั๊กอินของ ET 200SP และจำเป็นต้องใช้กับหน่วยฐาน (BaseUnit) และโมดูลเซิร์ฟเวอร์
การระบุสี: สีเขียวอ่อน (สี DQ ทั่วไป)
ความสามารถในการโหลด:
ซีเมนส์ 6ES7132-6BH01-0BA0 สามารถขับโซลินอยด์วาล์วโดยตรงรีเลย์ขนาดเล็กตัวบ่งชี้ LED ฯลฯ
ซีเมนส์ 6ES7132-6BH01-0BA0 รองรับโหลดอุปนัย (วงจรการป้องกันเช่นไดโอดฟรีล้อ)
สภาพแวดล้อม:
อุณหภูมิการทำงาน: -20 ° C ถึง +60 ° C
ระดับการป้องกัน: IP20 (การติดตั้งในร่มเท่านั้น)
พื้นที่แอปพลิเคชัน
การควบคุมระบบอัตโนมัติอุตสาหกรรม:
การควบคุมตรรกะของสายการผลิต (เช่นสายพานลำเลียงระบบการเรียงลำดับ)
แอคทูเอเตอร์ควบคุมเครื่องจักรและอุปกรณ์สิ่งทอ
กระบวนการอัตโนมัติ:
การควบคุมวาล์ว, ปั๊มเริ่มต้นและหยุดเอาต์พุตสัญญาณ
การสร้างระบบอัตโนมัติ:
การควบคุมแสงไฟสวิตช์ระบบระบายอากาศ
การผลิตรถยนต์:
การควบคุมสัญญาณของเครื่องมือปลายหุ่นยนต์
ข้อดี
ความหนาแน่นสูง: การออกแบบขนาดกะทัดรัด 16 ช่องช่วยประหยัดพื้นที่ตู้ควบคุม
การขยายตัวที่ยืดหยุ่น: ขยายจำนวนคะแนน I/O ได้อย่างง่ายดายผ่านระบบ ET 200SP
ฟังก์ชั่นการวินิจฉัย: ลดการหยุดทำงานและปรับปรุงประสิทธิภาพการบำรุงรักษา
