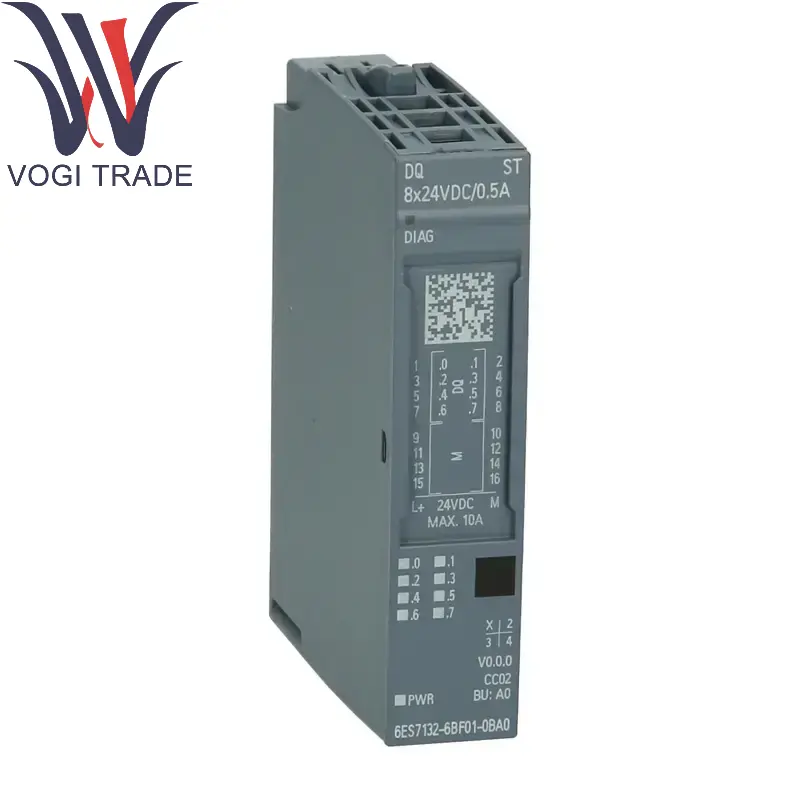

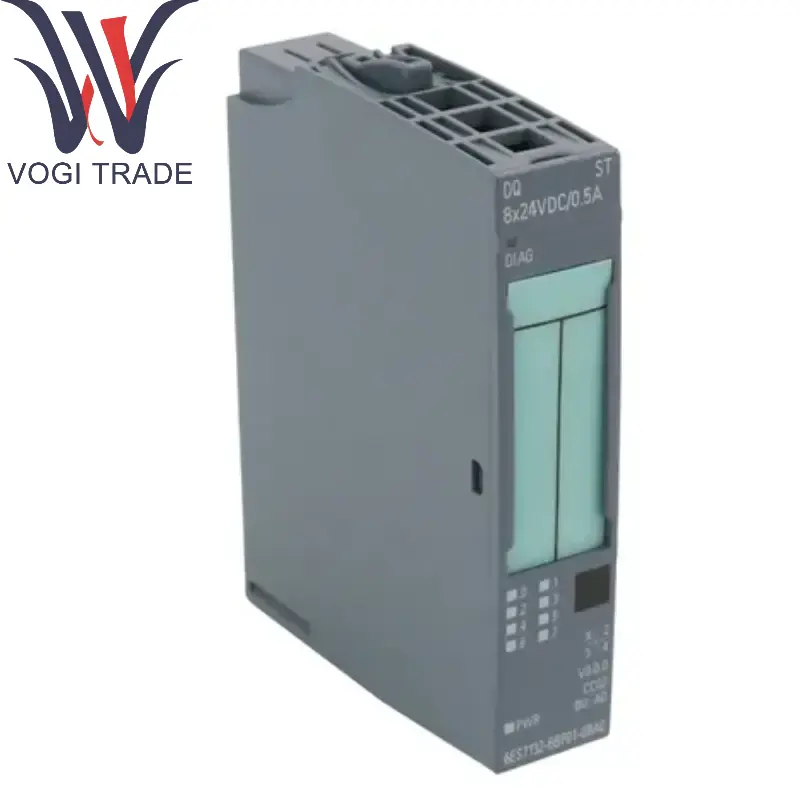

แบรนด์: ซีเมนส์คำอธิบาย: โมดูลเอาต์พุตดิจิตอลเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 1ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นซีเมนส์ 6ES7132-6BF01-0BA0 SIMATIC ET 200SP, โมดูลเอาต์พุตดิจิตอล, DQ 8X 24V DC/0,5A มาตรฐาน, เอาต์พุตแหล่งที่มา (PNP, P-switching)
| ผลิต |
ซีเมนส์ |
| หมายเลขรุ่น |
6ES7132-6BF01-0BA0 |
| แคตตาล็อก |
Simatic et 200sp |
| ประเทศต้นกำเนิด |
ประเทศเยอรมนี |
| รหัส HS |
8538900000 |
| มิติ |
1.5 ซม. × 7.3 ซม. × 5.8 ซม. |
| มิติการบรรจุ |
3.5 ซม. × 9.3 ซม. × 7.8 ซม. |
| น้ำหนัก |
0.03kg |
พารามิเตอร์ทางเทคนิค
ลักษณะไฟฟ้า
ประเภทเอาท์พุท: ทรานซิสเตอร์ (เอาต์พุตแหล่งที่มา, p-mosfet)
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 24V DC
จัดอันดับกระแสต่อช่องทาง: 0.5a
โมดูลทั้งหมดปัจจุบัน: 2A (ทั้งหมดของทุกช่องทาง)
ช่วงความต้านทานโหลด: 48Ω ~ 4KΩ
วิธีการแยก: ไม่มีการแยกระหว่างช่องทางแยกระหว่างกลุ่ม (8 ช่องทางต่อกลุ่ม)
การสื่อสารและการกำหนดค่า
บัสที่เข้ากันได้: Profinet (เชื่อมต่อผ่านโมดูลอินเตอร์เฟส ET 200SP)
เครื่องมือกำหนดค่า: ขั้นตอนที่ 7 (พอร์ทัล TIA) / การนำเข้าไฟล์ GSD
ประเภทโมดูล: ร้อนลื่น
ลักษณะทางกล
ความกว้างของโมดูล: 15 มม. (การออกแบบขนาดกะทัดรัด)
วิธีการเดินสาย: เดินสายเร็วผ่าน BaseUnit (BU) รองรับการเชื่อมต่อสปริงแบบพุชอิน
การจับคู่ BaseUnit: ต้องใช้ประเภท BU
ฟังก์ชั่นการวินิจฉัย
Siemens 6ES7132-6BF01-0BA0 รองรับการตรวจจับการลัดวงจรและการตรวจจับการเบรกลวด
ข้อมูลข้อผิดพลาดสามารถแสดงผ่าน PLC หรือ HMI
คุณสมบัติของผลิตภัณฑ์
มีประสิทธิภาพและกะทัดรัด: 16 ช่องถูกรวมเข้าด้วยกันในความกว้าง 15 มม. ประหยัดพื้นที่ในตู้ควบคุม
การขยายตัวที่ยืดหยุ่น: ระบบ ET 200SP รองรับการขยายตัวแบบแยกส่วนและสามารถติดตั้งได้ในลักษณะผสมกับโมดูลดิจิตอล/อะนาล็อก
ความน่าเชื่อถือสูง: ร้อนชื้นไม่จำเป็นต้องหยุดทำงานสำหรับการบำรุงรักษา
การเดินสายแบบง่าย: การออกแบบ BaseUnit ช่วยลดเวลาการเดินสายและลดอัตราความผิดพลาด
พื้นที่แอปพลิเคชัน
ระบบอัตโนมัติอุตสาหกรรม
ซีเมนส์ 6ES7132-6BF01-0BA0 ควบคุมวาล์วโซลินอยด์, กระบอกสูบ, เครื่องเริ่มต้นมอเตอร์ ฯลฯ ในสายการผลิต
ไดรฟ์อุปกรณ์สัญญาณเช่นไฟแสดงสถานะและสัญญาณเตือน
การควบคุมกระบวนการ
การควบคุมวาล์วสำหรับอุตสาหกรรมเช่นสารเคมีและการบำบัดน้ำ
โลจิสติกส์และบรรจุภัณฑ์
ระบบการเรียงลำดับการควบคุมสายพานลำเลียง
การผลิตยานยนต์
สายการประกอบการควบคุมอุปกรณ์ต่อพ่วงหุ่นยนต์
Notes
การจับคู่โหลด: ตรวจสอบให้แน่ใจว่ากระแสโหลดภายนอกไม่เกิน 0.5A/ช่องสัญญาณและกระแสทั้งหมดไม่เกิน 2A
มาตรการป้องกัน: ซีเมนส์ 6ES7132-6BF01-0BA0 แนะนำให้เพิ่มฟิวส์หรือไดโอดเพื่อป้องกันภาระการเหนี่ยวนำ (เช่นขดลวดรีเลย์)
สภาพแวดล้อม: ช่วงอุณหภูมิการทำงาน -20 ° C ~ +60 ° C หลีกเลี่ยงสภาพแวดล้อมการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่ง
