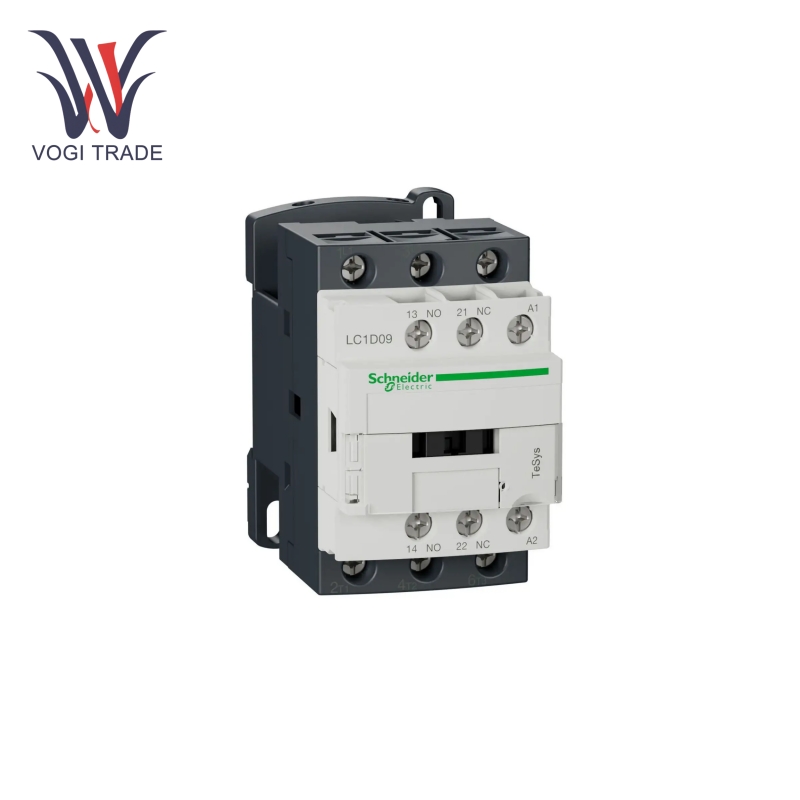

ยี่ห้อ: ชไนเดอร์คำอธิบาย: คอนแทค ACสภาพ：ใหม่ใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง:12เงื่อนไขการชำระเงิน: T / Tพอร์ตการจัดส่งสินค้า:เซินเจิ้นSchneider LC1D09M7C เป็นคอนแทคเตอร์คุณภาพสูงพร้อมประสิทธิภาพที่ยอดเยี่ยมและพารามิเตอร์การใช้งานที่เหมาะสม รวมถึงพิกัดแรงดันไฟฟ้า กระแส และความสามารถในการรับกระแสไฟที่หลากหลาย เพื่อตอบสนองความต้องการของสภาพการทำงานที่แตกต่างกัน
|
ผลิต |
ชไนเดอร์ |
| หมายเลขรุ่น |
LC1D09M7C |
| หมายเลขการสั่งซื้อ |
LC1D09M7C |
| แคตตาล็อก |
เทซิส ดี |
| ประเทศต้นกำเนิด |
ฝรั่งเศส |
| รหัส HS |
8517795000 |
| มิติ |
8*5*10ซม |
| มิติการบรรจุ |
10*8*12ซม |
| น้ำหนัก |
0.6 กก |
จัดอันดับฉบับtอายุ:แรงดันไฟฟ้าที่กำหนดของวงจรจ่ายไฟคืออย่างน้อย 690V AC (25...400Hz) หรือ 225V DC ขดลวดแรงดันไฟฟ้าใช้ธุรกรรมระหว่าง 220 ถึง 240 โวลต์
จัดอันดับปัจจุบัน:กระแสไฟที่กำหนดภายใต้การเปิดใช้งาน AC คือ 9 แอมแปร์ ≤440 โวลต์ ในแนวนอน ช่วงกระแสไฟพิกัดที่ใช้โดย AC-1 คือ 25 แอมแปร์ ≤440 โวลต์
จัดอันดับช่วงเวลาสั้น ๆ ทนกระแส:105 แอมแปร์เป็นเวลา 10 วินาที เมื่ออุณหภูมิต่ำกว่า 40°C วงจรจ่ายไฟจะอยู่ที่ 210 แอมแปร์เป็นเวลา 1 วินาที และจะเป็น 30 แอมแปร์ในช่วง 10 นาทีที่เหลือ ในวงจรสัญญาณ กระแสไฟฟ้าทนช่วงเวลาสั้นที่กำหนดคือ 100A สำหรับ 1 วินาที, 120A สำหรับ 500 มิลลิวินาที และ 140A สำหรับ 100 มิลลิวินาที แรงดันไฟฟ้าของวงจรควบคุมคือ 230 V AC, 50/60 Hz
กระแสความร้อนแบบธรรมดา:25 A สำหรับวงจรไฟฟ้าที่ <60 °C; 10 A สำหรับวงจรที่ไม่มีกำลังไฟฟ้าอื่นๆ ที่อุณหภูมิ <60 °C
อายุการใช้งานเครื่องกลและไฟฟ้า:15 ล้านเท่าสำหรับอายุการใช้งานทางกล 600,000 เท่าสำหรับอายุการใช้งานทางไฟฟ้าที่ 25 A ที่แรงดันไฟฟ้าที่กำหนดไม่เกิน 440 V ภายใต้สภาวะ AC-1 และ 2 ล้านครั้งที่ 9 A ที่ระดับแรงดันไฟฟ้าน้อยกว่า 440 V ภายใต้สภาวะ AC-3
ความต้านทาน:ในวงจรไฟฟ้า ความต้านทานเฉลี่ยอยู่ที่ 2.5 mO ที่ Ith 25 A และ 50 Hz พิกัดแรงดันไฟฟ้าฉนวน: 690 V สำหรับวงจรที่เชื่อมต่อกับแหล่งจ่ายไฟและสัญญาณ
พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า:6 กิโลโวลต์
การทำงาน
แหล่งจ่ายไฟควบคุม:ชไนเดอร์ LC1D09M7C สามารถควบคุมวงจรไฟฟ้าได้ตั้งแต่เปิดปิด ส่วนใหญ่จะเป็นมอเตอร์ เครื่องทำความร้อน เครื่องมือกล อุปกรณ์ไฟฟ้าต่างๆ ฯลฯ เหมาะสำหรับการควบคุมกระแสและแรงดันไฟฟ้าที่มีขนาดใหญ่ขึ้นโดยมีประสิทธิภาพในการควบคุมสูง
การป้องกันการโอเวอร์โหลดและการลัดวงจร:พิกัดการทนกระแสไฟระยะสั้นและพารามิเตอร์ให้การป้องกันโอเวอร์โหลดและการลัดวงจรสำหรับสายไฟ เมื่อกระแสไฟผิดปกติสามารถบรรเทาความเสียหายของอุปกรณ์ได้ในระดับหนึ่งและปกป้องสายไฟและอุปกรณ์ที่เกี่ยวข้อง
การป้องกันการสะดุดแรงดันต่ำ:ฟังก์ชันนี้รับประกันในเชิงปริมาณว่าเมื่อแรงดันไฟฟ้าต่ำกว่าค่าที่กำหนดไว้ล่วงหน้า ระบบจะตัดและตัดสายไฟโดยอัตโนมัติเพื่อหลีกเลี่ยงความเสียหายต่ออุปกรณ์เนื่องจากการทำงานของแรงดันไฟฟ้าต่ำ
ส่งสัญญาณและการควบคุม:อุปกรณ์ที่ใช้ในการควบคุมสายจ่ายไฟหลัก ร่วมกับองค์ประกอบควบคุมอื่นๆ จะส่งสัญญาณเอาท์พุตการส่งและสัญญาณควบคุมในระบบควบคุม เพื่อให้ได้ฟังก์ชันการควบคุมที่ซับซ้อนมากขึ้นและการดำเนินการเชิงตรรกะ
ขอบเขตการสมัคร
กระบวนการผลิตทางอุตสาหกรรม: ใช้ในการควบคุมสายการผลิต รวมถึงการสตาร์ทและหยุดมอเตอร์ เช่น สายพานลำเลียง เครื่องจักรทำงาน และเครื่องบรรจุภัณฑ์ เพื่อให้มั่นใจถึงความก้าวหน้าตามปกติของกระบวนการผลิต
ระบบอัตโนมัติในอาคาร:ใช้เพื่อควบคุมการจ่ายไฟของระบบแสงสว่าง ระบบปรับอากาศ และระบบลิฟต์ เพื่อปรับปรุงประสิทธิภาพการใช้พลังงานและระดับการจัดการ และรับประกันการจัดการอาคาร
การกระจายอำนาจ:ใช้เพื่อควบคุมการเชื่อมต่อและการตัดการเชื่อมต่อของแหล่งจ่ายไฟเพื่อความปลอดภัยและเสถียรภาพของโครงข่ายไฟฟ้า
นอกจากนี้ยังสามารถนำมาใช้ในการบำบัดน้ำ เหมืองแร่ การขนส่ง และอุตสาหกรรมอื่นๆ เพื่อควบคุมการทำงานของระบบและอุปกรณ์ต่างๆ
