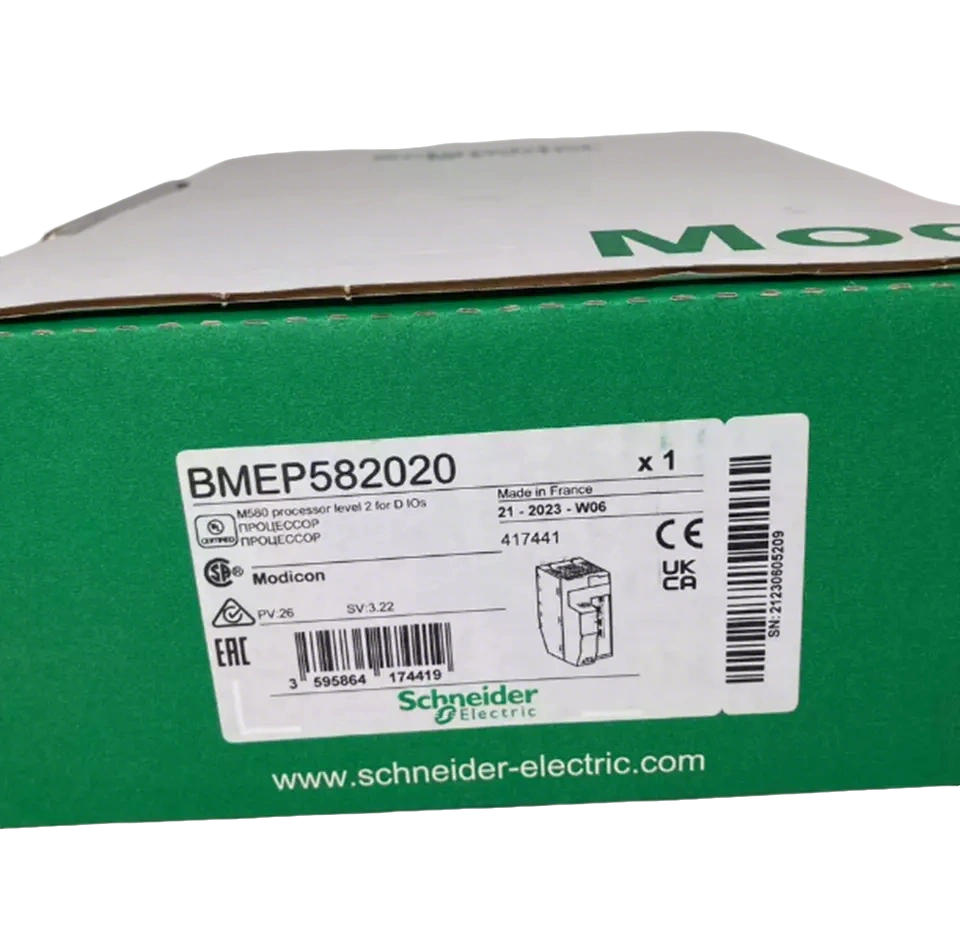

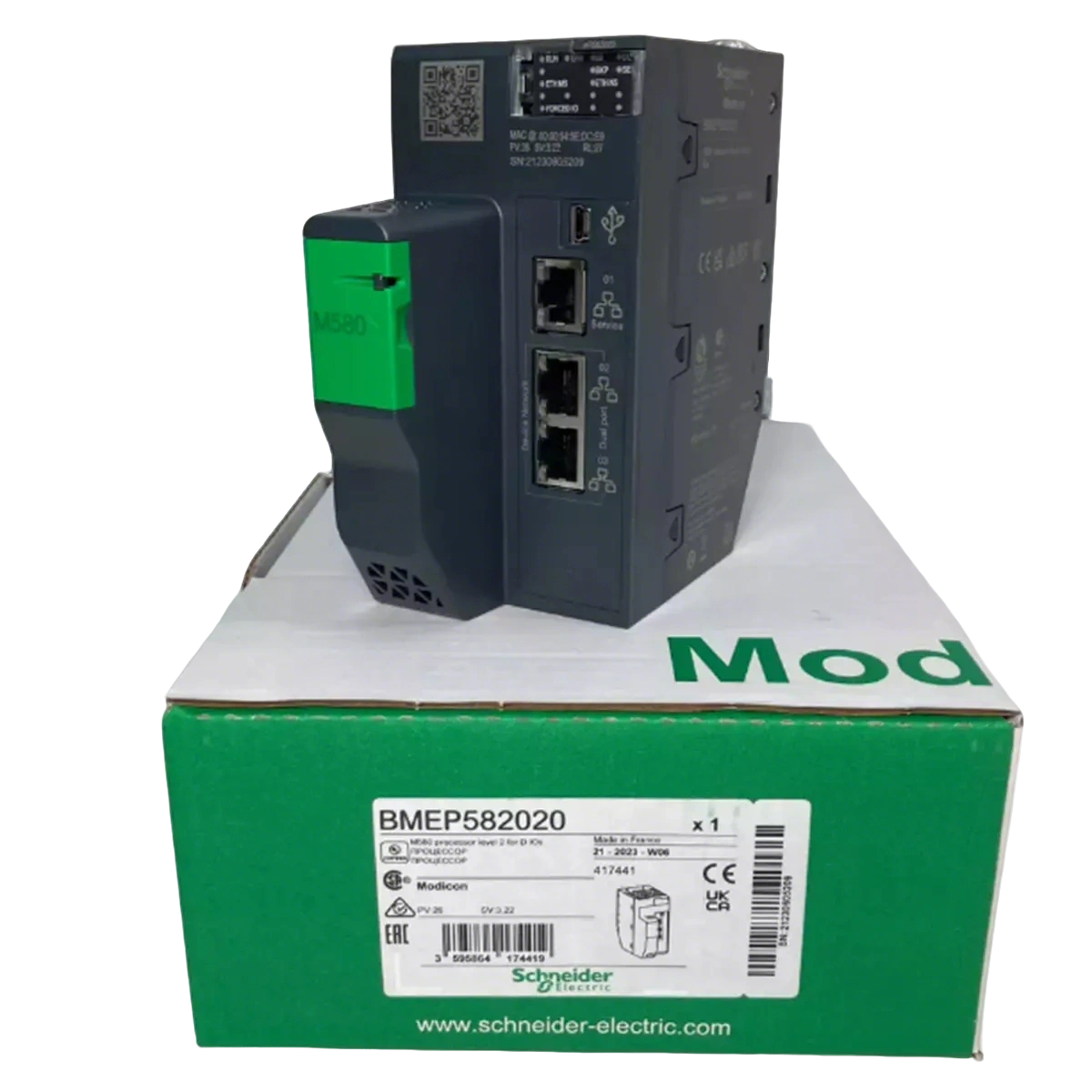

Schneider BMEP582020

Schneider BMEP582020
ชั้นวางที่เกี่ยวข้อง

จำนวนชั้นวาง: 4 ชั้นวาง

ความจุโปรเซสเซอร์ I/O ในพื้นที่

ความสามารถของโปรเซสเซอร์ I/O ในพื้นที่ (ไม่ต่อเนื่อง): 2048 I/O (ไม่ต่อเนื่อง)

ความสามารถในการประมวลผล I/O ในพื้นที่ (อะนาล็อก): 512 I/O (อะนาล็อก)

ช่องเฉพาะท้องถิ่น (ชั้นวางท้องถิ่น)

จำนวนช่องสัญญาณเฉพาะแอปพลิเคชัน (ชั้นวางท้องถิ่น): 72

แอปพลิเคชันการประทับเวลาเฉพาะเฉพาะ I/O

รวมถึงลิงค์ตัวนับ, การควบคุมการเคลื่อนไหว, Hart, SSI Encoder

ตรวจสอบที่เกี่ยวข้อง

การตรวจสอบ: การควบคุมกระบวนการวนรอบโปรแกรม

ช่องควบคุม

ช่องควบคุม: 1 USB Mini B

ประเภทการเชื่อมต่อแบบรวม

ประเภทการเชื่อมต่อแบบบูรณาการ: 1 พอร์ตบริการ Ethernet TCP/IP, 2 พอร์ตเครือข่ายอุปกรณ์ Ethernet TCP/IP

จำนวนอุปกรณ์แบบกระจาย

จำนวนอุปกรณ์กระจาย: 128

ความสามารถในการประมวลผลโมดูลการสื่อสาร

โมดูลการสื่อสารความจุโปรเซสเซอร์: 2 โมดูลการสื่อสารอีเธอร์เน็ต, 6 โมดูลอินเตอร์เฟส ASI

บริการสื่อสาร

บริการสื่อสาร: DIO Scanner

คำอธิบายหน่วยความจำ

คำอธิบายหน่วยความจำ:

หน่วยความจำแฟลชขยาย: การจัดเก็บข้อมูล 4 GB

RAM ในตัว: หน่วยความจำระบบ 10 KB, หน่วยความจำโหลด 1 MB, โปรแกรม 768 KB, 768 KB ข้อมูล

โครงสร้างแอปพลิเคชัน

โครงสร้างแอปพลิเคชัน:

1 งานหลักของวงจร/เป็นระยะ

1 Event Fast Task

64 งานเสริม

2 งานเสริมเสริม

จำนวนคำแนะนำต่อ ms

จำนวนคำแนะนำต่อ ms: 7.5 kins/ms ซึ่ง 65% เป็นการดำเนินการบูลีนและ 35% เป็นเลขคณิตคงที่

การบริโภคในปัจจุบัน

การบริโภคในปัจจุบัน: 270 mA, 24 V DC

ความน่าเชื่อถือของ MTBF

ความน่าเชื่อถือของ MTBF: 600000 ชั่วโมง

การทำเครื่องหมาย

การทำเครื่องหมาย: CE

ไฟ LED สถานะ

สถานะไฟ LED:

1 Green LED สำหรับการดาวน์โหลด (DL)

1 LED สีแดงสำหรับการ์ดหน่วยความจำหรือแฟลช CPU (โหมดสำรองข้อมูล)

1 Green LED สำหรับ Ethernet MS (สถานะการกำหนดค่าพอร์ตอีเธอร์เน็ต)

1 Red LED สำหรับ Ethernet MS (ข้อผิดพลาดการกำหนดค่าพอร์ตอีเธอร์เน็ต)

1 LED สีเขียวสำหรับ EtherCat (สถานะเครือข่าย)

1 Red LED สำหรับ EtherCat (ข้อผิดพลาดเครือข่าย)

1 LED สีแดงสำหรับความล้มเหลวของโมดูล I/O (I/O)

1 LED สีแดงสำหรับโปรเซสเซอร์หรือความล้มเหลวของระบบ (ERR)
