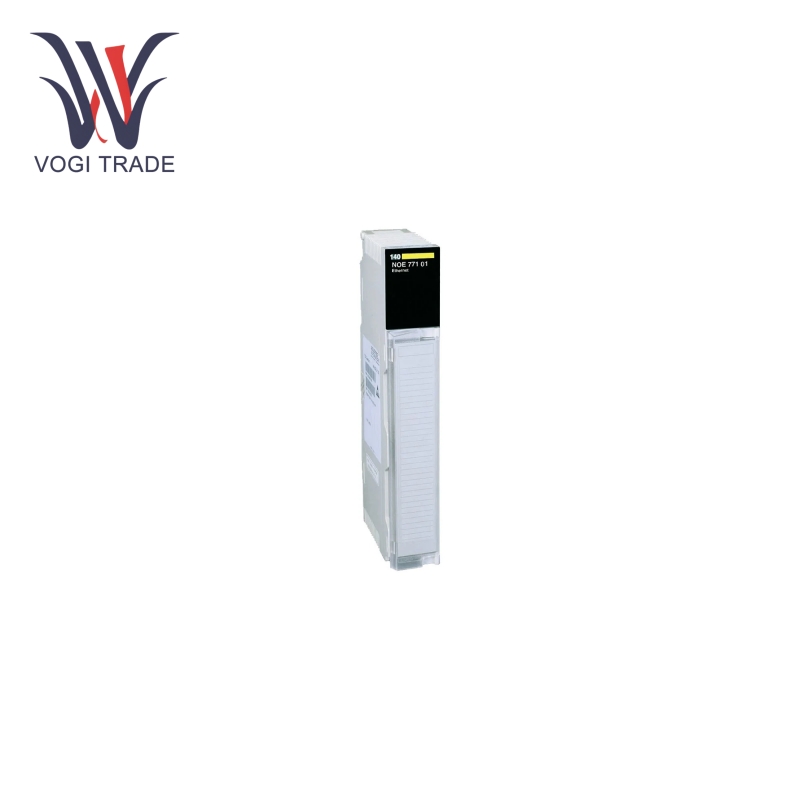

ชไนเดอร์ 140NOE77101

พอร์ตการสื่อสาร:Schneider 140NOE77101 มาพร้อมกับพอร์ตคู่บิดเกลียว RJ45 10 Base-T/100 BaseTX และพอร์ตไฟเบอร์ออปติก MT/RJ 100 Base-FX เพื่อปรับให้เข้ากับความต้องการเฉพาะที่แตกต่างกันของปลายทั้งสองด้านของอีเธอร์เน็ต เพื่อให้สามารถใช้งานได้ง่ายขึ้น เชื่อมต่อกับโครงสร้างพื้นฐานเครือข่ายต่างๆ

อัตราการส่งข้อมูล:Modicon Quantum PLC ทำงานที่ความเร็วในการส่งข้อมูล 10/100 Mbps และสามารถสื่อสารกับอุปกรณ์อื่นๆ ได้อย่างราบรื่นและมีประสิทธิภาพผ่านอีเทอร์เน็ต ซึ่งช่วยลดความล่าช้าในการสื่อสารสำหรับแอปพลิเคชันตรวจสอบและควบคุมแบบเรียลไทม์

แหล่งจ่ายไฟ:แหล่งจ่ายไฟส่วนใหญ่สำหรับ 140NOE77101 มาจากแหล่งจ่ายไฟแบบชั้นวาง โดยมีกระแสสูงสุด 750 mA @ 5 V DC; การออกแบบนี้คำนึงถึงการจับคู่แหล่งจ่ายไฟมาตรฐานของระบบ Modicon Quantum ทำให้การติดตั้งและบูรณาการง่ายต่อการจัดการ

ไฟ LED แสดงสถานะ:โมดูลนี้มีไฟ LED หลายดวงเพื่ออำนวยความสะดวกในการสังเกตสถานะของโมดูล ตัวบ่งชี้ที่เข้มงวด ได้แก่ ไฟ LED สำหรับกิจกรรมการส่ง/รับ (TXA CT/RX ACT), สถานะการทำงานของชั้นวาง (ACTIVE), สถานะกิจกรรมเครือข่าย (LINK), สถานะโมดูลพร้อม (READY), โหมดฟูลดูเพล็กซ์ (F DUPLEX), สถานะเครือข่ายอีเธอร์เน็ต (RUN), ความผิดปกติของโมดูลอีเธอร์เน็ต (FAULT), โหมดการดาวน์โหลด (KERNEL), การตรวจจับการชนกัน (COLL) และตัวบ่งชี้อัตราข้อมูล (10 MB/100 MB) ตัวบ่งชี้ไดโอดเปล่งแสงเหล่านี้ถ่ายทอดข้อมูลเกี่ยวกับสถานะการทำงานของโมดูลได้อย่างรวดเร็วและง่ายดาย ช่วยอำนวยความสะดวกในการแก้ไขปัญหาและการบำรุงรักษา

คุณสมบัติผลิตภัณฑ์

การสื่อสารอีเธอร์เน็ต:เนื่องจากเป็นโมดูล Ethernet TCP/IP จึงก่อให้เกิดการเชื่อมโยงที่สำคัญระหว่าง PLC ซีรีส์ Modicon Quantum และเครือข่ายที่ใช้อีเทอร์เน็ตสำหรับการสื่อสารข้อมูลระหว่าง PLC และพีซี, HMI และหน่วยเครือข่ายอื่นๆ ช่วยให้สามารถควบคุมและตรวจสอบกระบวนการทางอุตสาหกรรมได้อย่างแม่นยำ

ฟังก์ชั่นเว็บเซิร์ฟเวอร์:โมดูลนี้มีเว็บเซิร์ฟเวอร์คลาส B30 ในตัว ช่วยให้สามารถกำหนดการตั้งค่าโมดูล การตรวจสอบสถานะ และการดูข้อความวินิจฉัยต่างๆ ผ่านเว็บเบราว์เซอร์ คุณสมบัติเหล่านี้ช่วยให้ผู้ใช้สามารถแก้ไขข้อมูล ปรับพารามิเตอร์ และเปลี่ยนการตั้งค่าได้จากระยะไกล โดยให้ความยืดหยุ่นและความสะดวกสบายสูงสุดสำหรับการกำหนดค่าและการจัดการระบบ

การส่งข้อความ Modbus TCP:การส่งข้อความ Modbus TCP ถูกนำมาใช้กันอย่างแพร่หลายสำหรับการสื่อสารระหว่างอุปกรณ์ต่างๆ ในระบบอัตโนมัติทางอุตสาหกรรม และรองรับการส่งข้อความ TCP; ดังนั้นโมดูลจะทำหน้าที่เป็นไคลเอนต์หรือเซิร์ฟเวอร์ Modbus TCP เพื่ออำนวยความสะดวกในการบูรณาการอย่างสมบูรณ์กับอุปกรณ์และระบบที่เข้ากันได้กับ Modbus ช่วยให้แลกเปลี่ยนข้อมูลสำหรับตัวแปรกระบวนการ คำสั่งควบคุม และข้อมูลสถานะได้อย่างง่ายดาย

การวินิจฉัยและการตรวจสอบ:การใช้หน้าเว็บที่กำหนดไว้ล่วงหน้าสำหรับการวินิจฉัย ผู้ใช้สามารถติดตาม ระบุ และแก้ไขปัญหาหรือข้อผิดพลาดที่ตรวจพบในระดับโมดูลและระดับเครือข่ายได้อย่างง่ายดาย โมดูลนี้ยังมีการจัดการแบนด์วิธ ข้อมูลทั่วโลก และคุณสมบัติการสแกน I/O ที่จำเป็นสำหรับการปรับปรุงประสิทธิภาพของเครือข่าย นอกเหนือจากคุณสมบัตินี้แล้ว ยังมีสถาปัตยกรรมสำรองแบบ hot standby ที่ปรับปรุงความน่าเชื่อถือและความพร้อมใช้งานโดยจัดให้มีการสำรองข้อมูลในกรณีที่โมดูลหลักล้มเหลว

ความสามารถในการอัพเกรดเฟิร์มแวร์:140NOE77101 ช่วยให้สามารถอัพเกรดซอฟต์แวร์ภาคสนามผ่าน TCP/IP ได้ ช่วยให้ผู้ใช้สามารถอัพเดตเฟิร์มแวร์ของโมดูลได้อย่างง่ายดาย ตรวจสอบให้แน่ใจว่าคุณสมบัติที่ร้อนแรงที่สุดหรือแพตช์ล่าสุดพร้อมใช้งานทันทีและไม่จำเป็นต้องเปลี่ยนโมดูล ซึ่งช่วยประหยัดเวลาและทำให้ระบบทำงานได้และมีประสิทธิภาพมากขึ้นในระยะยาว

การใช้งานทางอุตสาหกรรม

รวมถึงโรงงานผลิต โรงงานแปรรูปสารเคมี และสายการผลิตอาหารและเครื่องดื่ม โดยจะผสานรวม Modicon Quantum PLC เข้ากับอุปกรณ์กระบวนการอัตโนมัติอื่นๆ ได้อย่างราบรื่น เพื่อควบคุมและตรวจสอบกระบวนการผลิต ซึ่งจะช่วยปรับปรุงประสิทธิภาพการผลิตไปพร้อมๆ กับการประกันคุณภาพของผลิตภัณฑ์

การผลิตและจำหน่ายไฟฟ้า:โมดูลนี้สามารถเชื่อมต่อ PLC ในโรงไฟฟ้ากับส่วนประกอบอื่นๆ ของระบบไฟฟ้า เช่น เครื่องกำเนิดไฟฟ้า หม้อแปลง และสวิตช์เกียร์ ช่วยให้สามารถตรวจสอบพารามิเตอร์ระบบไฟฟ้า อุปกรณ์ควบคุมระยะไกล และการสื่อสารระหว่างระบบควบคุมต่างๆ ได้แบบเรียลไทม์

Wการบำบัดน้ำเสียและบำบัดน้ำเสีย: การใช้งานอย่างต่อเนื่องยังช่วยให้สามารถติดตามและควบคุมกระบวนการต่างๆ เช่น การกรอง การฆ่าเชื้อ และการจัดจำหน่าย ด้วยการสื่อสาร PLC กับปั๊ม วาล์ว และเซ็นเซอร์ ช่วยให้เกิดการสื่อสารที่ราบรื่นเพื่อให้แน่ใจว่ากระบวนการเหล่านี้ทำงานอย่างมีประสิทธิผล และยังให้น้ำที่ปลอดภัยและสะอาดอีกด้วย

ระบบอัตโนมัติในอาคาร:เมื่อรวมกับการจัดการอาคาร จะรวมระบบย่อยต่างๆ ให้เป็นหนึ่งเดียว รวมถึงการควบคุม HVAC แสงสว่าง และการควบคุมการเข้าถึง โดยให้การตรวจสอบและควบคุมระบบอาคารแบบรวมศูนย์ ปรับปรุงประสิทธิภาพการใช้พลังงาน และความสะดวกสบายของผู้อยู่อาศัย
