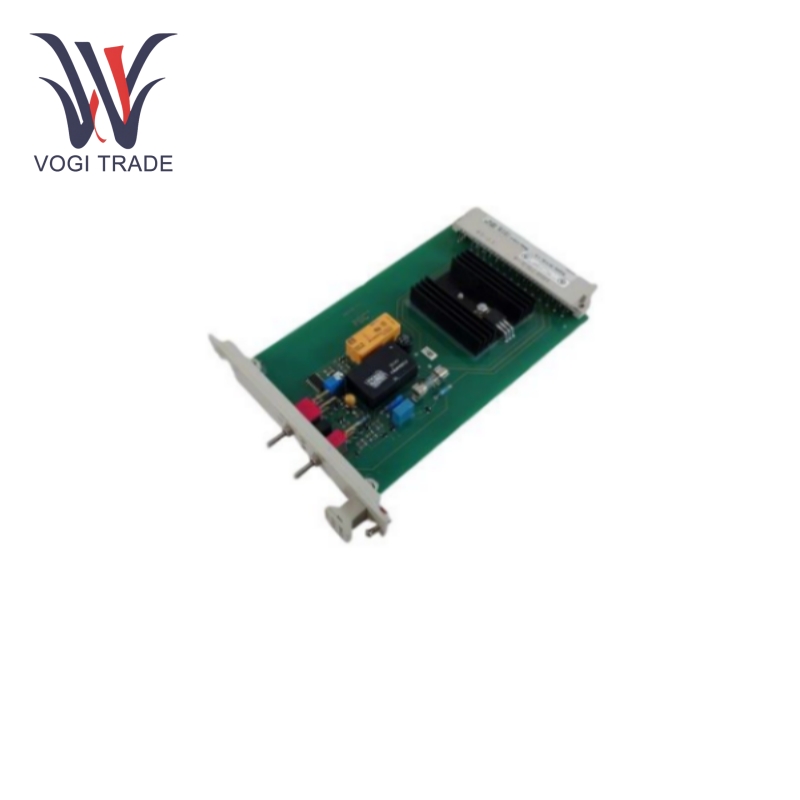

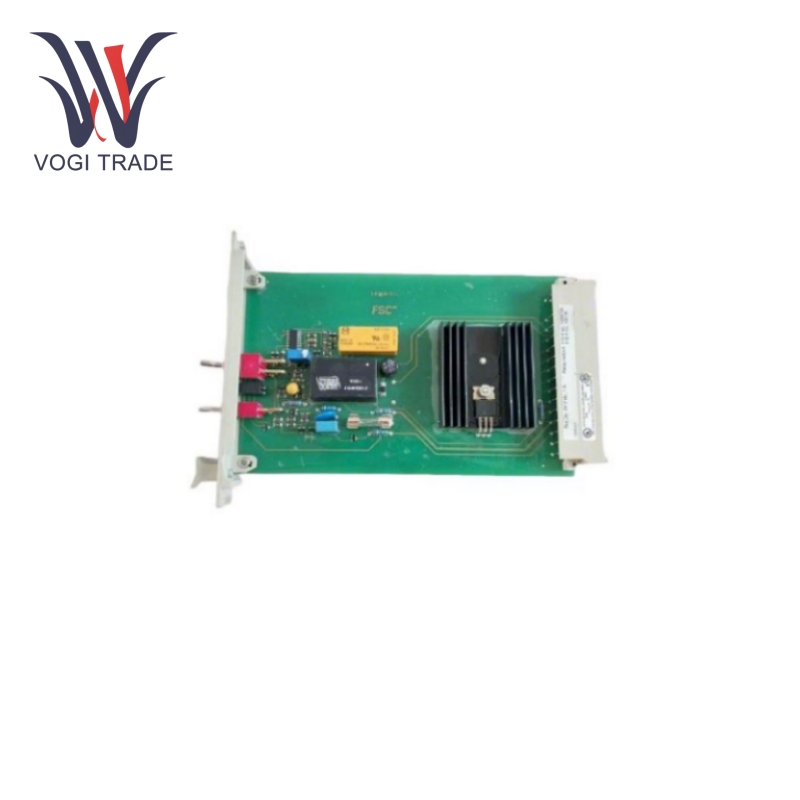

ฮันนี่เวลล์ 10310/2/1

การไฟฟ้า: การจ่ายแรงดันไฟ DC - ไม่เกิน 30 VDC: แรงดันไฟจ่ายต้องไม่เกิน 24 VC กระแสไฟจ่ายต้องไม่เกิน 60 mA

แรงดันไฟฟ้าขาเข้า-กระแสไฟฟ้ารวมกัน: มีแรงดันไฟฟ้าขาเข้าสองแบบ: 24 V และ 110 V สำหรับ 24 V ช่วงแรงดันไฟฟ้าอินพุตคือ 18 ถึง 70 V DC และกระแสอินพุตคือ 1.1 mA ที่ 24 V DC สำหรับ 110 V ช่วงแรงดันไฟฟ้าอินพุตคือ 40 ถึง 130 V DC และกระแสอินพุตคือ 2.5 mA ที่ 110 V DC

พารามิเตอร์การต่อลงดิน: แรงดันไฟฟ้ากราวด์คือ -12 V DC โดยไม่มีข้อผิดพลาดของกราวด์ และการตั้งค่าข้อผิดพลาดของกราวด์คือ 30 V ถึง +125 V DC กระแสไฟสายดินสูงสุดสามารถตั้งค่าได้ระหว่าง 5.5 mA (±1 mA) หรือ 25.0 mA (±5 mA)

ติดต่อเอาท์พุท: แรงดันไฟเอาท์พุตสูงสุดคือ 115 V DC, กระแสไฟเอาท์พุตสูงสุดคือ 2 A

หน้าสัมผัสรีเลย์: ความต้านทานการสัมผัสเริ่มต้นคือ 30 โมห์ม; กระแสสูงสุดคือ 5 A; แรงดันไฟฟ้าสวิตชิ่งสูงสุดคือ 250 VDC/250 VAC; โหลดสวิตชิ่งสูงสุดคือ 100 W/1000VA อายุการใช้งานทางไฟฟ้าที่คาดหวังคือการทำงานของสวิตช์ 100,000 ครั้ง อายุการใช้งานทางกลที่คาดหวังคือการทำงานของสวิตช์ 200,000,000 ครั้ง

การทำงาน

การตรวจสอบการรั่วไหลของโลก: HONEYWELL 10310/2/1 สามารถตรวจจับความผิดปกติของกราวด์ได้ที่ 24 VDC, 48 VDC, 60 VDC หรือ 110 VDC ในระบบ จึงตรวจพบอันตรายทางไฟฟ้าได้สำเร็จ

การตรวจสอบการเชื่อมต่อภาคพื้นดิน: การตรวจสอบการเชื่อมต่อภาคพื้นดินอย่างต่อเนื่องหรือเป็นระยะ ในโหมดไม่ต่อเนื่อง ผู้ใช้สามารถตั้งค่าความถี่เป็น 1 Hz หรือ 0.25 Hz ในขณะที่สำหรับการตรวจสอบที่มองเห็นได้ ไฟ LED สีเขียวของโหมดที่ด้านหน้าของโมดูลจะกะพริบตามความถี่ที่เลือก ช่วยให้ยืนยันด้วยภาพได้ง่ายว่าการตรวจสอบยังดำเนินอยู่

การทดสอบตัวเอง: สามารถเริ่มต้นด้วยตนเองหรือกระตุ้นโดยวงจรอินพุตหรือป้อนกลับ (RST 24 และ RST 110) สำหรับการทดสอบตัวเอง สิ่งนี้จะตรวจสอบความสมบูรณ์ของฟังก์ชันได้อย่างน่าเชื่อถือและเพิ่มความน่าเชื่อถือของทั้งระบบ รีเซ็ต: ด้วยตนเองหรือโดยการใช้สัญญาณสูงบน RST 24 หรือ RST 110 ให้ความยืดหยุ่นในการทำงานและบำรุงรักษาระบบ

ฟังก์ชั่นการทดสอบ: อุปกรณ์สามารถทดสอบการเชื่อมต่อกราวด์ของตัวเองได้โดยใช้ตัวต้านทาน 1.5 kohm หรือตัวต้านทานจากกราวด์ถึงพิน 2 เพื่อตรวจสอบความสมบูรณ์ของวงจรการตรวจจับอย่างรวดเร็ว

พื้นที่ใช้งาน

ระบบอัตโนมัติทางอุตสาหกรรม: ในระบบอัตโนมัติทางอุตสาหกรรมต่างๆ เช่น โรงงานผลิต จะถูกใช้เป็นอุปกรณ์ตรวจสอบและความปลอดภัย หน้าที่พื้นฐาน ได้แก่ การตรวจสอบและการจัดการความปลอดภัยทางไฟฟ้าผ่านอุปกรณ์และระบบจำหน่าย การตรวจจับการรั่วไหลของกราวด์ของแหล่งจ่ายไฟ DC ช่วยป้องกันอุบัติเหตุทางไฟฟ้าและความเสียหายของอุปกรณ์ เพื่อให้กระบวนการทำงานได้อย่างราบรื่น

การกระจายอำนาจ: ในเครือข่ายการจำหน่าย โดยเฉพาะในระบบไฟฟ้ากระแสตรง 10310/2/1 ถูกใช้เป็นพิเศษเพื่อตรวจสอบสถานะฉนวนของระบบ อุปกรณ์จะระบุข้อผิดพลาดของกราวด์ภายในที่เกิดขึ้นอย่างรวดเร็ว และส่งสัญญาณให้ผู้ปฏิบัติงานแจ้งเตือนเพื่อให้สามารถดำเนินการบำรุงรักษาได้ทันที ช่วยลดโอกาสที่จะเกิดไฟฟ้าดับหรือไฟไหม้ทางไฟฟ้า

โทรคมนาคม: ในสถานีฐานโทรคมนาคมและศูนย์ข้อมูลที่พลังงานที่เชื่อถือได้เป็นสิ่งสำคัญ ผลิตภัณฑ์จะตรวจสอบการรั่วไหลของพื้นดินในระบบไฟฟ้ากระแสตรง สิ่งนี้จะช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนจากข้อผิดพลาดทางไฟฟ้า และรับประกันการทำงานของบริการการสื่อสารอย่างต่อเนื่อง

ระบบพลังงานทดแทน: ในฟาร์มพลังงานแสงอาทิตย์และกังหันลม สามารถใช้ HONEYWELL 10310/2/1 เพื่อตรวจสอบระบบผลิตและจำหน่ายพลังงานไฟฟ้ากระแสตรงได้ ช่วยปรับปรุงความน่าเชื่อถือและความปลอดภัยของการผลิตพลังงานหมุนเวียนและการบูรณาการโครงข่ายไฟฟ้าผ่านการตรวจจับความผิดปกติของกราวด์อย่างรวดเร็ว
