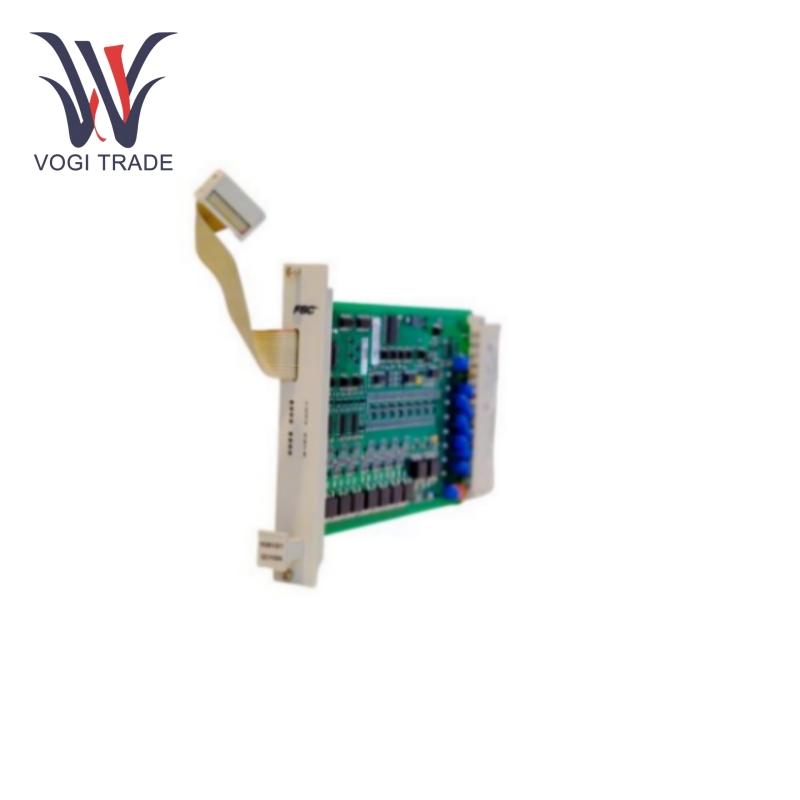

ฮันนี่เวลล์ 10201/2/1

พารามิเตอร์การใช้งาน

ข้อกำหนดด้านพลังงาน:Honeywell 10201/2/1 ควรมีแหล่งจ่ายไฟ 5 VDC ที่มีกระแสไฟฟ้าขั้นต่ำ 25 mA; นอกจากนี้ ต้องใช้ไฟภายใน 24 VDC (25 mA) และภายนอก 24 VDC (70 mA) โดยไม่มีโหลดเอาท์พุต การออกแบบแหล่งจ่ายไฟหลายตัวจะช่วยให้ฟังก์ชันการทำงานมีเสถียรภาพสำหรับวัสดุหลายประเภทภายในโมดูล

ช่องสัญญาณออก:มีแปดช่องสัญญาณเอาต์พุต แต่ละช่องมีพิกัด 24 VDC, 550 mA แต่ละช่องจะขับเคลื่อนโหลดความต้านทาน (เช่น หลอดไฟ) หรือโหลดแบบเหนี่ยวนำ (เช่น โซลินอยด์) ด้วยประสิทธิภาพที่ค่อนข้างสูง สำหรับโหลดแบบเหนี่ยวนำ แต่ละเอาต์พุตจะมีไดโอดระงับในตัวเพื่อป้องกันวงจรขัดข้อง

ข้อมูลจำเพาะของเอาท์พุท:เอาต์พุตเป็นแหล่งจ่ายไฟโซลิดสเตต 24 VDC ที่ช่วยให้เกิดการลัดวงจรเพื่อให้กำลังเอาต์พุตที่เชื่อถือได้สำหรับอุปกรณ์ที่เชื่อมต่อหลากหลายชนิด โหลดหลอดไฟสูงสุดคือ 120 mA (2.9 w) และความจุโหลดสูงสุดที่อนุญาตคือ 1 µF แรงดันไฟฟ้าตกน้อยกว่า 2.0 VDC มากที่ 500 mA กระแสการปิดเครื่องคือ 0.1 mA และกระแสเฝ้าระวังคือ 8 mA

Pคุณสมบัติของผลิตภัณฑ์

ฟังก์ชั่นป้องกันความล้มเหลว:ช่องเอาท์พุตทั้งหมดของโมดูลและไดโอดป้องกันได้รับการทดสอบอย่างสมบูรณ์สำหรับการใช้งานที่ไม่เกิดข้อผิดพลาดที่เป็นไปได้ทั้งหมด

ความสามารถในการลดพลังงานเอาต์พุตจะได้รับการทดสอบ:ความสามารถในการรวมการลดพลังงานเข้ากับอุปกรณ์รอง ครอสทอล์คระหว่างเอาท์พุต และการทำงานของไดโอดระงับภายในเวลาความปลอดภัยของกระบวนการที่กำหนดค่าไว้ ช่วยให้มั่นใจในการล็อคและความปลอดภัยของระบบในกรณีที่มีสภาวะผิดปกติเพื่อลดอุบัติเหตุและความเสียหายของอุปกรณ์

สัญญาณเอาท์พุตและการควบคุม:ระบบมีช่องเอาต์พุตแปดช่อง ซึ่งสามารถส่งสัญญาณเอาต์พุตดิจิทัลแบบเรียลไทม์เพื่อควบคุมอุปกรณ์หรือส่วนประกอบภายนอก เช่น มอเตอร์ วาล์ว และรีเลย์ ช่องสัญญาณได้รับการออกแบบให้ป้องกันการลัดวงจร จึงป้องกันความเสียหายจากการลัดวงจรสำหรับตัวมันเองและอุปกรณ์เชื่อมต่อใดๆ จึงเป็นการเพิ่มความเสถียรและความทนทานของระบบ

ความเข้ากันได้และบูรณาการ:เนื่องจากการตั้งค่าโมดูลาร์ของ Honeywell การรวมโมดูล Honeywell 10201/2/1 จึงมีความเข้ากันได้อย่างสมบูรณ์แบบกับตัวควบคุม เซ็นเซอร์ และซอฟต์แวร์อื่นๆ ของ Honeywell ดังนั้นจึงเข้ากันได้กับระบบอัตโนมัติในปัจจุบันได้อย่างง่ายดาย และมีการแลกเปลี่ยนข้อมูลและการดำเนินการที่เหมาะสมระหว่างส่วนประกอบต่างๆ เพื่อให้สามารถควบคุมและตรวจสอบกระบวนการผลิตได้อย่างสมบูรณ์

ขอบเขตการใช้งาน

ระบบอัตโนมัติทางอุตสาหกรรม: Honeywell 10201/2/1 ถูกนำมาใช้กันอย่างแพร่หลายในด้านต่างๆ ของระบบอัตโนมัติทางอุตสาหกรรม ควบคุมอุตสาหกรรมการผลิต การขนย้าย อาหาร และยา ใช้เพื่อควบคุมกระบวนการผลิต เช่น เครื่องผสม สายพานลำเลียง และสถานีบรรจุภัณฑ์ ปรับปรุงประสิทธิภาพการผลิต และปรับปรุงคุณภาพผลิตภัณฑ์

การควบคุมกระบวนการ:ในระบบควบคุมกระบวนการ วาล์ว ปั๊ม และแอคชูเอเตอร์อื่นๆ จะควบคุมการไหล ความดัน และอุณหภูมิของผลิตภัณฑ์ในกระบวนการ เพื่อให้มั่นใจในเสถียรภาพและความน่าเชื่อถือของพารามิเตอร์

ระบบความปลอดภัย: การใช้งานของ Honeywell 10201/2/1 อยู่ในตำแหน่งข้อบกพร่องในพื้นที่ระบบที่มีความสำคัญต่อความปลอดภัย ซึ่งเกี่ยวข้องกับระบบปิดฉุกเฉินและระบบป้องกันอัคคีภัย ในกรณีฉุกเฉิน สามารถถอดปลั๊กไฟหรือสตาร์ทอุปกรณ์ความปลอดภัยที่เกี่ยวข้องได้ เพื่อหลีกเลี่ยงการสูญเสียความปลอดภัยของบุคลากรและอุปกรณ์
