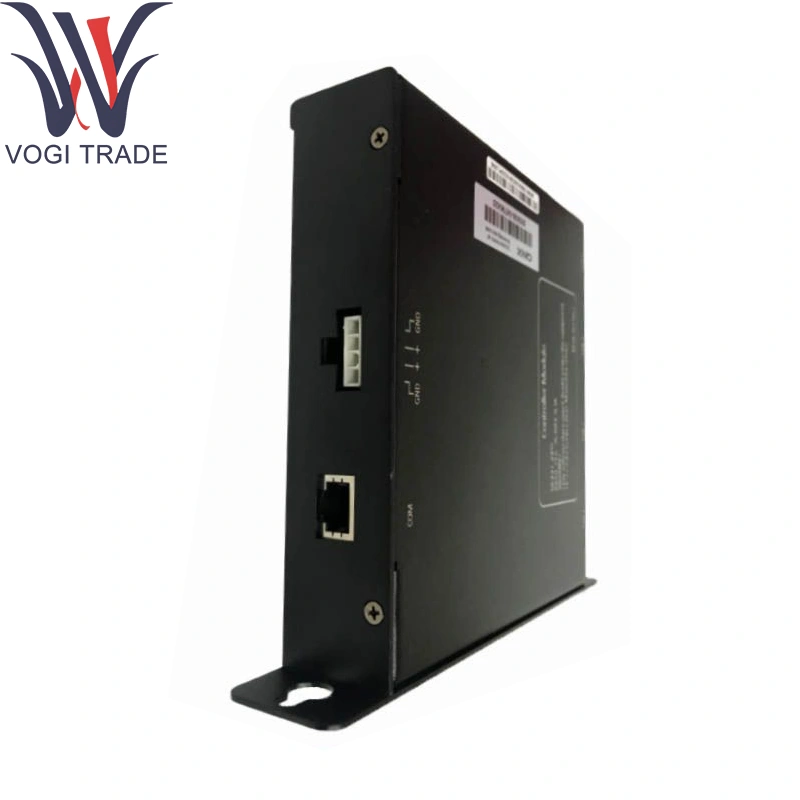

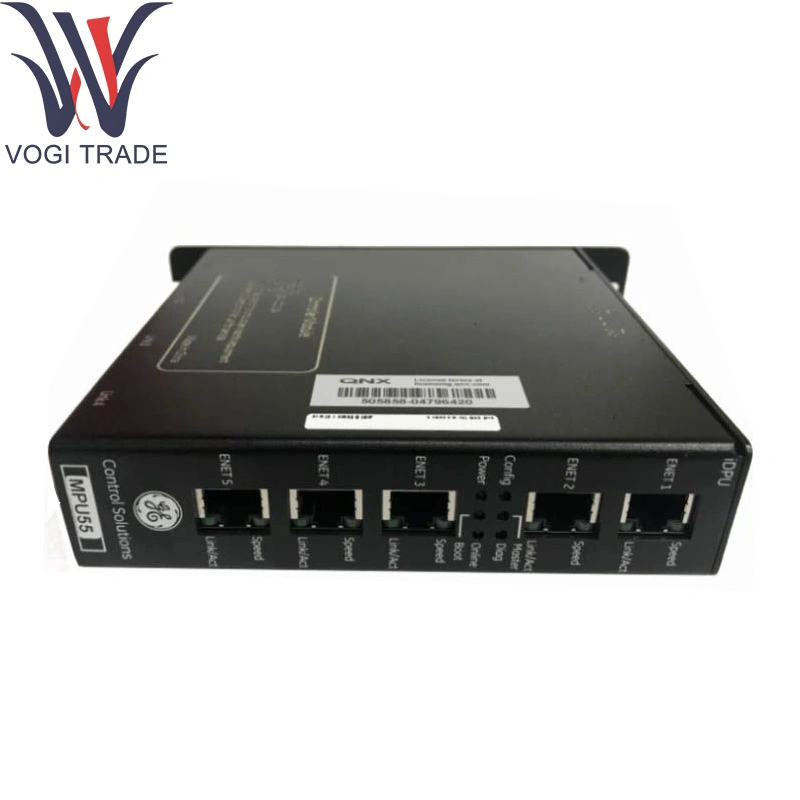

GE MPU55 369B1860G0026

พารามิเตอร์ทางเทคนิค

โปรเซสเซอร์: Dual-Core ARM Cortex-A53 @ 1.2 GHz พร้อมกราฟิกที่ใช้ FPGA สำหรับ GE MPU55 369B1860G0026

หน่วยความจำ: 2 GB DDR4 SDRAM; ที่เก็บแฟลช EMMC 8 GB

อินเทอร์เฟซแสดงผล: LVDS คู่ลิงค์รองรับได้ถึง 1920 × 1080 @ 60 Hz

สัมผัส/อินพุต:

การสนับสนุน Multitouch Capacitive (ฉายภาพ)

ปุ่มฟังก์ชั่นฮาร์ดแวร์ 4 ×พร้อมแบ็คไลท์ LED

การสื่อสาร:

2 × 10/100/1000BASE-T Ethernet (RJ-45)-Ionet and Engineering

พอร์ตคอนโซล 1 × RS-232/RS-422 (DB-9)

2 × USB 3.0 Type-A สำหรับอุปกรณ์ต่อพ่วงหรือการโหลดเฟิร์มแวร์

เอาต์พุตวิดีโอ 1 × HDMI-C สำหรับการแสดงเสริม

เสียง: เอาท์พุทสเตอริโอระดับบรรทัดสำหรับการเตือนภัย/เสียงระฆัง

พลังงาน: 24 V DC (ช่วง 18–32 V DC), สูงสุด 20 W สูงสุด

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +55 ° C

อุณหภูมิการจัดเก็บ: –20 ° C ถึง +70 ° C

ความชื้น: 10-90 % RH ที่ไม่ได้รับการชดเชย

การรับรอง: UL/CUL, CE, ATEX ZONE 2 (ติดตั้งแผงต่อข้อมูลจำเพาะ GE สำหรับ GE MPU55 369B1860G0026)

ฟังก์ชั่นผลิตภัณฑ์

HMI Execution: รันแอพพลิเคชั่นผู้ดำเนินการที่ใช้ HTML5 หรือ GE Cimplicity ของ GE โดยให้จอแสดงผลเลียนแบบไดนามิก, แนวโน้ม, สรุปการเตือนภัยและปุ่มควบคุม

การเร่งความเร็วกราฟิก: การแสดงผลของกราฟิกเวกเตอร์และภาพเคลื่อนไหวไปยัง FPGA เพื่อการอัปเดตที่ราบรื่นและมีความสามารถต่ำ

I/O ควบคุมท้องถิ่น: อ่านอินพุตหน้าจอสัมผัส/คีย์และคำสั่งควบคุมปัญหาผ่าน Ionet ไปยัง CPU Mark Vie

Web & Remote Access: เว็บเซิร์ฟเวอร์ที่ปลอดภัยสำหรับการดูไคลเอนต์ระยะไกลรวมทั้งความสามารถในการแบ่งปันหน้าจอ VNC ใน GE MPU55 369B1860G0026

Core Suโมดูล pportings

เฟรม Bezel & Mounting: GE Standard Steel Bezel (369B-1861G0027) พร้อมปะเก็นสำหรับการปิดผนึก IP54

บอร์ดอินเทอร์เฟซพลังงาน: MPU55-PSU สำหรับรางไฟฟ้าที่มีการควบคุมและการบัฟเฟอร์ I/O ที่รองรับ GE MPU55 369B1860G0026

สายรัดสายเคเบิล: 369a-1767hxx แอสเซมบลีสำหรับ LVDS, Touch, USB, อนุกรมและพลัง

ส่วนขยายs

โมดูลปุ่มกดภายนอก: 439B-1872G0011 ปุ่มกดหกปุ่ม

ชุดสำรอง USB: Industrial USB Stick พร้อม Utility Image

อุปกรณ์เสริมแผงควบคุม: ฝาปิดฝาปิด/แท็กออกและชุดอินเตอร์ล็อค e-stop

ติดตั้งการปรับเทียบ: สไตลัสเฉพาะและการติดตั้งจิ๊ก

การสนับสนุนซอฟต์แวร์

เครื่องมือกำหนดค่า: GE Toolboxst ™ Designer สำหรับเลย์เอาต์หน้าจอ

การจัดการเฟิร์มแวร์: โหลดเครือข่าย/USB พร้อมการตรวจสอบ CRC

การวินิจฉัยและการตรวจสอบ:

การทดสอบตนเองด้วยการเพิ่มพลังด้วยธงสุขภาพใน "การวินิจฉัยระบบ"

Agent SNMP สำหรับการตรวจสอบ CPU/หน่วยความจำ

บริการระยะไกล: การเข้าถึง SSH/TELNET/HTTPS

เอกสาร: ขั้นตอนและการเดินสายใน GE DOC 369B1860G0026 (คู่มือผู้ใช้และการติดตั้ง MPU55 IDPU)
