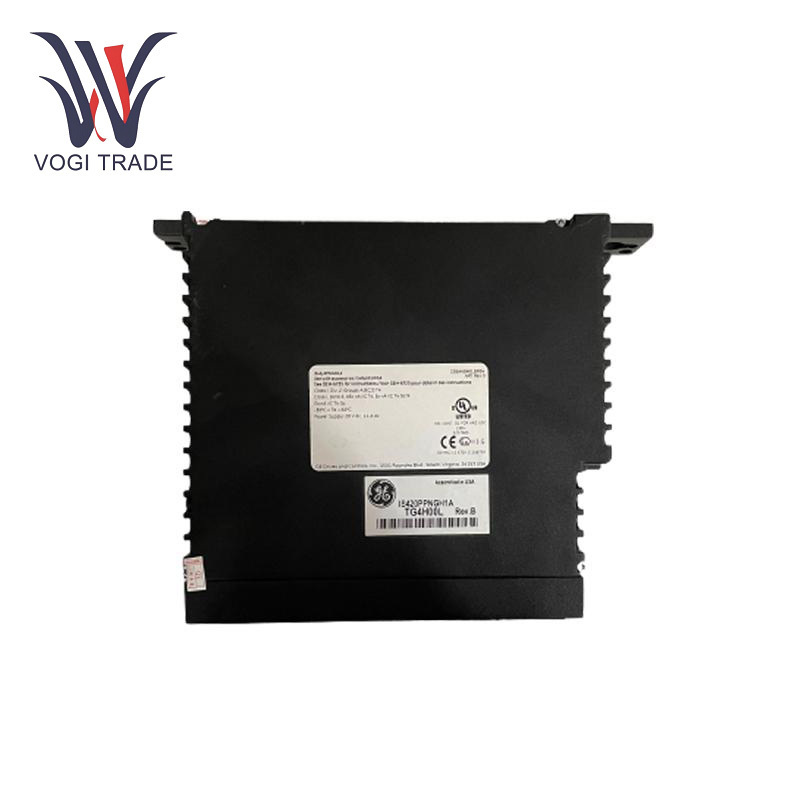

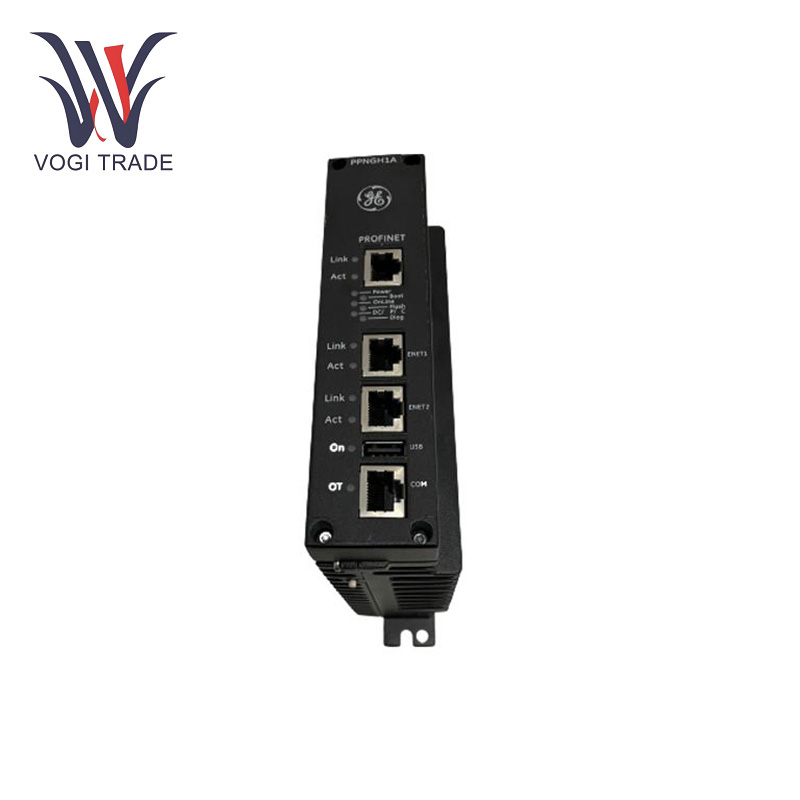

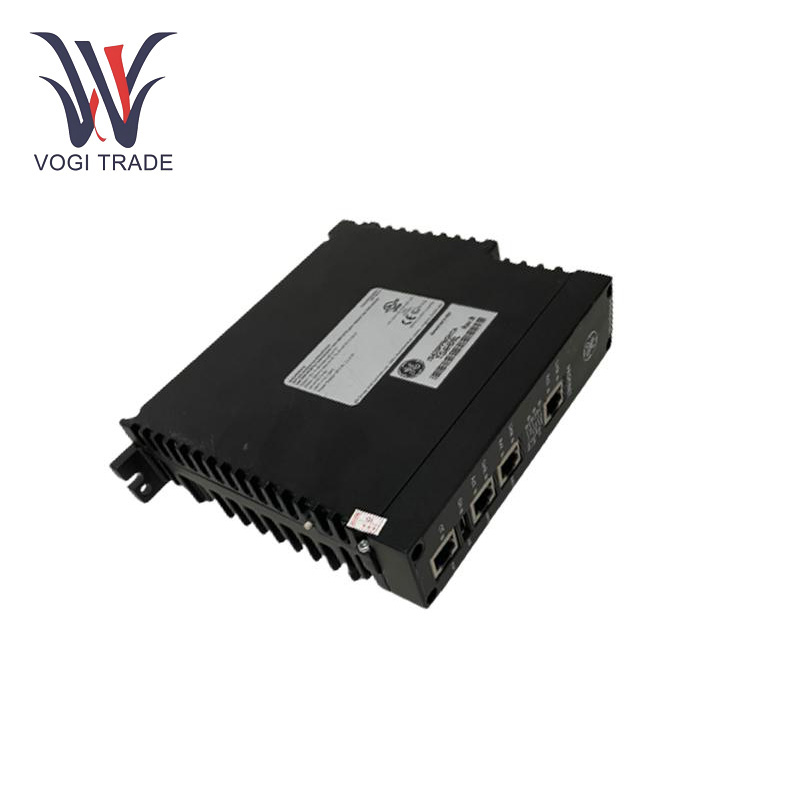

แบรนด์: GEคำอธิบาย: โมดูลเกตเวย์คอนโทรลเลอร์ ProFinetเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 5ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS420PPNGH1A เป็นโมดูลเกตเวย์คอนโทรลเลอร์ PROFINET มันอำนวยความสะดวกในการสื่อสารความเร็วสูงระหว่างตัวควบคุม Mark VIE และอุปกรณ์ PROFINET I/O ทำให้การแลกเปลี่ยนข้อมูลที่มีประสิทธิภาพและการรวมภายในเครือข่ายระบบอัตโนมัติอุตสาหกรรม
| ผลิต |
GE |
| หมายเลขรุ่น |
IS420ppngh1a |
| หมายเลขสั่งซื้อ |
IS420ppngh1a |
| แคตตาล็อก |
ทำเครื่องหมายชีวิต |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
35 ซม.*35 ซม.*8 ซม. |
| มิติการบรรจุ |
37 ซม.*37 ซม.*10 ซม. |
| น้ำหนัก |
1.5 กิโลกรัม |
พารามิเตอร์การทำงาน
เครื่องประมวลผล: 1066 MHz EP80579 โปรเซสเซอร์ Intel
หน่วยความจำ: 256 MB DDR2 SDRAM
ระบบปฏิบัติการ: qnx neutrino
แหล่งจ่ายไฟ: 24 ใน DC
อุณหภูมิการทำงาน: -20 ° C ถึง +60 ° C
การใช้พลังงาน: การออกแบบการใช้พลังงานต่ำเพื่อให้แน่ใจว่าประหยัดพลังงานและลดการสร้างความร้อน
คุณสมบัติของผลิตภัณฑ์
อินเทอร์เฟซการสื่อสาร: GE IS420PPNGH1A เป็นระบบที่เชื่อมต่อตัวควบคุม Mark Vie เข้ากับอุปกรณ์ I/O Profinet สำหรับการแบ่งปันข้อมูลความเร็วสูง
การแปลงโปรโตคอล: แปลงข้อมูลระหว่างโปรโตคอลการสื่อสารที่หลากหลายเพื่อให้ได้การทำงานร่วมกันภายในเครือข่ายอุตสาหกรรมที่ต่างกัน
การรวมระบบ: ขยายการทำงานของระบบ Mark Vie โดยการรวมเข้ากับผลิตภัณฑ์อัตโนมัติอุตสาหกรรมเกือบทุกชนิด
คอนโทรลเลอร์ Profinet: GE IS420PPNGH1A สามารถทำหน้าที่เป็นตัวควบคุม PROFINET ช่วยให้สามารถเชื่อมต่อและควบคุม PROFINET อื่น ๆ - อุปกรณ์ที่เข้ากันได้ภายในเครือข่ายอุตสาหกรรม มันมีความสามารถในการแลกเปลี่ยนคำสั่งควบคุมข้อมูลสถานะและข้อมูลด้วยเซ็นเซอร์แอคทูเอเตอร์และตัวควบคุมอื่น ๆ
ฟังก์ชั่นเกตเวย์: หนึ่งในฟังก์ชั่นหลักคือการเป็นเกตเวย์ เกตเวย์ใหม่ทำให้การสื่อสารระหว่าง Profinet และประเภทเครือข่าย/โปรโตคอลอื่น ๆ ง่ายขึ้น สิ่งนี้มีประโยชน์มากในการตั้งค่าอุตสาหกรรมที่จำเป็นต้องมีการรวมเข้ากับระบบหรืออุปกรณ์ดั้งเดิมที่หลากหลายโดยใช้มาตรฐานการสื่อสารอื่น ๆ นอกเหนือจาก Profinet
การกำหนดเส้นทางและการประมวลผลข้อมูล:GE IS420PPNGH1A จัดการการกำหนดเส้นทางภายในและภายนอกของข้อมูล งานของมันคือดูที่ที่อยู่ปลายทางของแพ็คเก็ตข้อมูลที่มาจากอุปกรณ์ Profinet และกำหนดเส้นทางแพ็กเก็ตตามลำดับ นอกจากนี้ยังรองรับงานกรองข้อมูลพื้นฐานบางอย่าง
การติดตั้ง
การติดตั้ง: ในการติดตั้ง GE IS420PPNGH1A คุณจะต้องใช้แผง -ติดตั้งในแนวตั้ง การวางแนวตั้งในแนวตั้งนี้มีความสำคัญต่อการไหลเวียนของอากาศรอบ ๆ โมดูลซึ่งเป็นอากาศเย็นลง มันไม่มีแบตเตอรี่หรือพัดลมในตัวดังนั้นจึงถูกระบายความร้อนจากการเคลื่อนไหวของอากาศธรรมชาติหรือถูกบังคับในสภาพแวดล้อมการติดตั้ง ทั้งหมดนี้ควรผลิตในตำแหน่งการติดตั้งเพื่อให้แน่ใจว่ามันไม่ได้ขัดขวางการไหลเวียนของอากาศใกล้กับโมดูล
การเชื่อมต่อเครือข่าย: สำหรับเครือข่าย Profinet ให้ใช้สายเคเบิลอีเธอร์เน็ตที่เหมาะสมในการเชื่อมต่อ อุปกรณ์เช่นสวิตช์ที่ไม่มีการจัดการราคาต่ำโดยทั่วไปจะติดอยู่กับโมดูลเช่น ESWA 8 - สวิตช์ที่ไม่มีการจัดการพอร์ตหรือ ESWB 16 - สวิตช์ที่ไม่มีการจัดการพอร์ต โปรดทราบว่าเมื่อเปิดใช้งานทั้ง Ionet และ Profinet พวกเขาจะไม่สามารถรองรับได้ด้วยสวิตช์เดียวกัน
ลิงค์พลังงาน: โปรดเชื่อมต่อแหล่งจ่ายไฟ 24V DC เข้ากับเทอร์มินัลของโมดูล ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นเพื่อหลีกเลี่ยงการสูญเสียพลังงาน ตรวจสอบให้แน่ใจว่าได้ตรวจสอบการเชื่อมต่อทั้งหมดอีกครั้งและตรวจสอบให้แน่ใจว่าไม่มีสายไฟหลวมหรือขั้วที่ไม่ถูกต้องก่อนที่จะเปิดเครื่องในโมดูล
ช่วงแอปพลิเคชัน
การผลิตไฟฟ้า: GE IS420PPNGH1A การตรวจสอบและควบคุมการทำงานของกังหันในโรงไฟฟ้า
น้ำมันและก๊าซ: การจัดการกระบวนการสำหรับการสกัดและการกลั่น
การแปรรูปเคมี: การจัดการการผลิตสารเคมีชนิดต่าง ๆ
การบำบัดน้ำ: การควบคุมระบบการทำให้บริสุทธิ์และการกระจายน้ำ
การแก้ไขปัญหา
ดำเนินการตรวจสอบกิจกรรมของผู้ใช้: ตรวจสอบอย่างต่อเนื่องสำหรับพฤติกรรมที่ผิดปกติ
ตรวจสอบการเชื่อมต่อ: ตรวจสอบความหนาแน่นของการเชื่อมต่อการเดินสายทั้งหมดและมองหาสัญญาณของการกัดกร่อนหรือความเสียหาย
การอัปเดตซอฟต์แวร์: อัปเดตรหัสแอปพลิเคชันเป็นประจำและระบบปฏิบัติการด้วยเวอร์ชันล่าสุด
สภาพแวดล้อม: ยืนยันว่าสภาพแวดล้อมของอุปกรณ์อยู่ในระดับอุณหภูมิและความชื้นที่ประกาศไว้
ตรวจสอบแหล่งจ่ายไฟ: การตรวจสอบแหล่งจ่ายไฟตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าอินพุตตกอยู่ในขีด จำกัด
