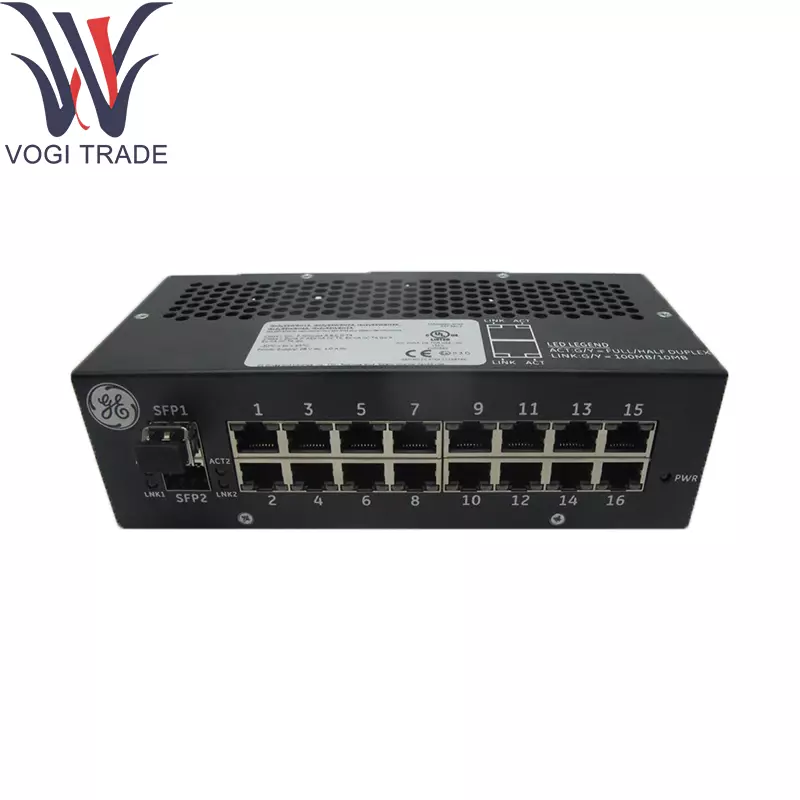

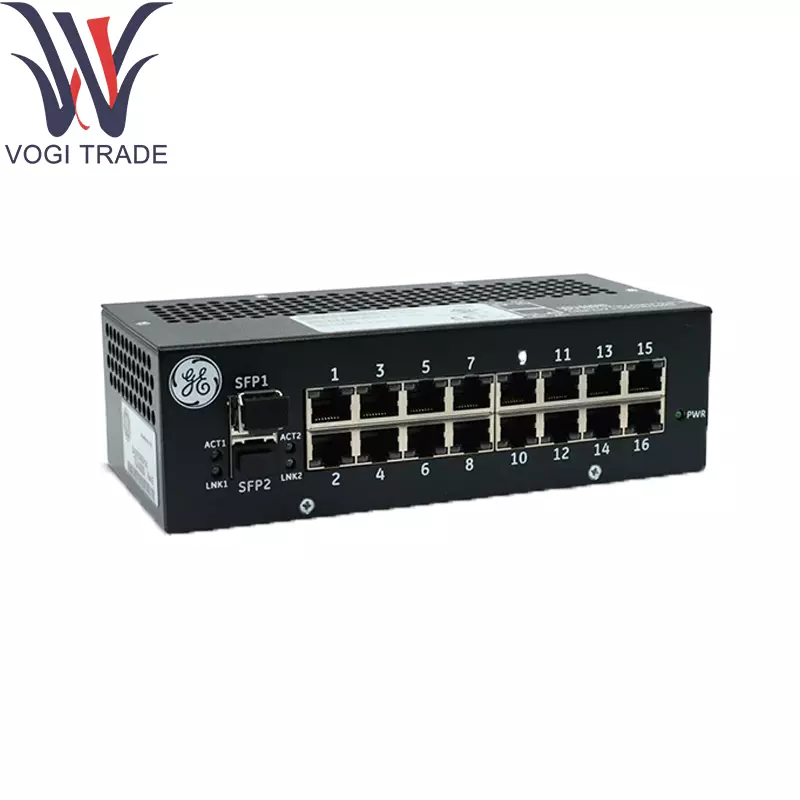

GE IS420ESWBH1A 16 พอร์ต Ethernet Ionet สวิตช์

พารามิเตอร์ทางเทคนิค

พอร์ตทองแดง: 16 × 10/100base - TX, RJ —45

พอร์ตไฟเบอร์: 1 × 100base - FX Multi— โหมดไฟเบอร์, LC - ตัวเชื่อมต่อประเภท

GE IS420ESWBH1A มาตรฐานและคุณสมบัติ:

IEEE 802.3/802.3U/802.3x ความเข้ากันได้

เต็ม -/ครึ่ง - Duplex Auto - การเจรจาต่อรอง, HP - MDIX Auto - การบริโภค

บัฟเฟอร์แพ็คเก็ต 256 KB; รองรับที่อยู่ MAC สูงสุด 4 K

Per - พอร์ตไฟ LED: ลิงก์กิจกรรมดูเพล็กซ์ความเร็ว; สถานะไฟ LED

GE IS420ESWBH1A POWER:

อินพุต 24/28 V DC, 1 A สูงสุด (อินพุตคู่สำหรับการจัดหาซ้ำซ้อน)

ฟีนิกซ์ MC 1.5/s - STF —3.81 ตัวเชื่อมต่อ (2 จำนวน)

GE IS420ESWBH1A สิ่งแวดล้อมและความปลอดภัย:

อุณหภูมิการทำงาน: –40 ° C ถึง +70 ° C (–40 ° F ถึง +158 ° F)

อุณหภูมิที่เก็บ: –40 ° C ถึง +85 ° C (–40 ° F ถึง +185 ° F)

ตำแหน่งที่เป็นอันตรายจัดอันดับ: Class 1 Div 2 / Class 2 Zone 2 / ATEX

มาตรฐาน IEEE 1613 (G3); การพาความร้อน

การเดินสายและการติดตั้ง:

ใช้ CAT 5E UTP ด้วยตัวเชื่อมต่อ 8P8C (RJ—45)

DIN - RAIL หรือ PANEL MOANT (ต้องใช้คลิปแยกต่างหาก)

ฟังก์ชั่นผลิตภัณฑ์

GE IS420ESWBH1A 16 พอร์ต Ethernet Ionet Switch ทำหน้าที่เป็นสวิตช์อีเธอร์เน็ตอุตสาหกรรมที่ไม่มีการจัดการในระบบควบคุม GE Speedtronic Mark VIE/VIE ให้การส่งต่อแพ็คเก็ตและการบัฟเฟอร์ที่มีค่าต่ำและมีความสามารถในการบัฟเฟอร์ผ่านพอร์ตทองแดงได้ถึงสิบหกพอร์ตและการอัปลิงค์เส้นใยโดยสร้างกระดูกสันหลังของการสื่อสารไอออนเน็ตระหว่างคอนโทรลเลอร์ชั้นวาง I/O และโมดูลความปลอดภัย - โดยไม่ต้องกำหนดค่าบอร์ด

โมดูลสนับสนุนหลัก

โดยทั่วไปรวมอยู่ในการติดตั้ง Mark Vie ข้าง:

GE IS420ESWBH1A คอนโทรลเลอร์: Mark Vie CPU และโมดูลเทอร์มินัลสำหรับการควบคุมหลัก/การสำรองข้อมูล

I/O: โมดูล I/O แบบอะนาล็อกและดิจิตอล (เช่น IS230TAISH2C, ซีรี่ส์ IS232TBH)

ความปลอดภัย: โปรเซสเซอร์ความปลอดภัยในการทำงานและ I/O ระยะไกลในสถาปัตยกรรม Mark Vies

ส่วนประกอบส่วนขยาย

DIN— คลิปยึด RAIL (แยกกัน):

- 259B2451BVP1 - ESWB Long - Edge ขนานกับรางรถไฟ

- 259B2451BVP4 - ESWB Long— Edge ตั้งฉากกับ Rail

ตัวแปรเส้นใยสำรอง: รุ่น H อื่น ๆ ที่มี 0, 2 หรือเดี่ยว - พอร์ตไฟเบอร์โหมดโหมด

การสนับสนุนซอฟต์แวร์

การกำหนดค่า: ไม่มี (ไม่มีการจัดการอย่างสมบูรณ์)

การตรวจสอบ: LED ท้องถิ่นเท่านั้น

โปรโตคอล: เลเยอร์โปร่งใส 1/2 การส่งต่อ (ไม่มี VLAN หรือการจัดการ)

เฟิร์มแวร์: โรงงาน - โหลด; ไม่มีการอัปเดตผู้ใช้

เอกสาร: GEI—100869 Mark Vie Industrial Ethernet/Ionet Switch Switch Switch Switch และคำแนะนำระบบ Mark Vies มีอยู่
