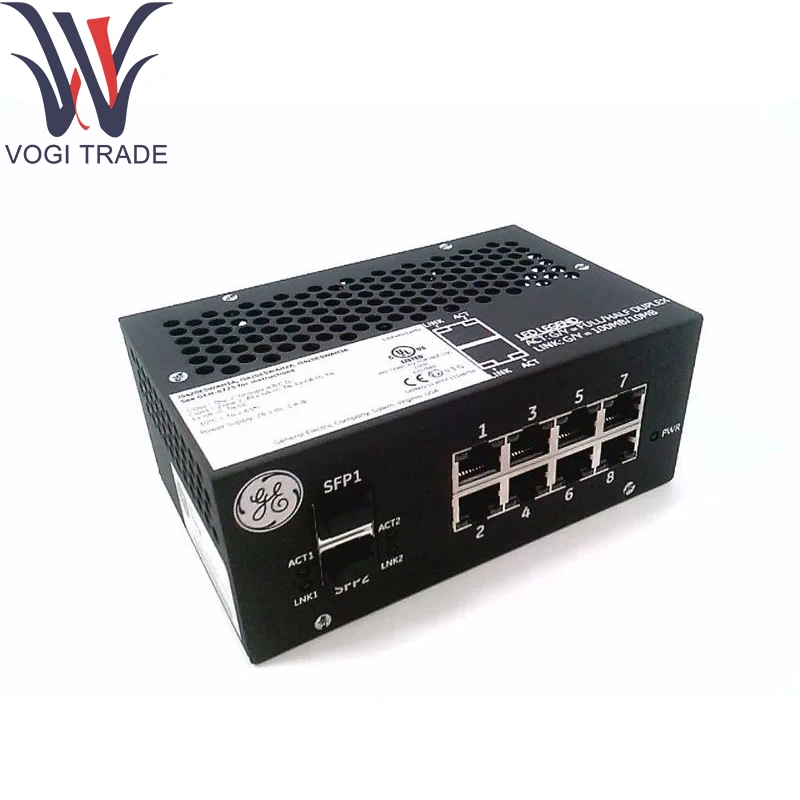

GE IS420ESWAH3A Ionet Ethernet Switch

พารามิเตอร์ทางเทคนิค

หมายเลขชิ้นส่วน: IS420ESWAH3A

พอร์ต: 8 × 10/100 BASE-TX RJ-45 COPPER (Auto-MDI/MDIX, การเจรจาอัตโนมัติ, ครึ่ง/เต็มเพล็กซ์)

ไม่มีพอร์ตไฟเบอร์: ตัวแปร ESWA“ H3A” ละเว้นการอัปลิงค์ไฟเบอร์

การบัฟเฟอร์: การบัฟเฟอร์แพ็คเก็ตมัลติคาสต์/การออกอากาศเดี่ยว

ความสามารถในการสลับ: 1.6 Gbps (8 พอร์ต× 200 Mbps)

อัตราการส่งต่อ: ~ 1.19 MPPS

แพ็คเก็ตบัฟเฟอร์: ~ 256 KB หน่วยความจำที่ใช้ร่วมกันทั้งหมด

ตัวชี้วัด: LED ต่อพอร์ตสำหรับลิงก์/กิจกรรมและความเร็ว; LED แหล่งจ่ายไฟสองสี

พลังงาน: 24 - 28 V DC, ≤ 3 W

การติดตั้ง: Din-Rail (คลิปสั่งแยกต่างหาก) หรือแผงด้วยสกรู

อุณหภูมิปฏิบัติการ: –40 ° C ถึง +85 ° C

อุณหภูมิที่จัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: 5 % ถึง 95 % RH, ไม่ใช่การระงับ

ช็อต/การสั่นสะเทือน: IEC 60068-2 เป็นไปตามมาตรฐาน

การป้องกันทางเข้า: IP30

ฟังก์ชั่นผลิตภัณฑ์

GE IS420ESWAH3A IONET ETHERNET SWITCH SWITCH SWITCHING LAYER-2 ที่ไม่มีการจัดการ: การส่งต่อเฟรมอีเธอร์เน็ตอย่างโปร่งใสระหว่างอุปกรณ์ IONET/Ethernet ที่เชื่อมต่อ

Auto-MDIX & Auto-Negotiation: ลดความซับซ้อนของการเดินสาย; ปรับให้เข้ากับสายเคเบิลแบบตรงหรือครอสโอเวอร์โดยอัตโนมัติและความเร็วพอร์ต/เพล็กซ์

ความน่าเชื่อถือของอุตสาหกรรม: ออกแบบมาสำหรับการดำเนินงานอย่างต่อเนื่องในสภาพแวดล้อมห้องควบคุมและตู้ที่รุนแรงพร้อมช่วงอุณหภูมิที่ขยายและความทนทานต่อการสั่นสะเทือน

การจัดการแบบมัลติคาสต์/ออกอากาศ: บัฟเฟอร์สตรีมปริมาณสูงหนึ่งกระแสเพื่อป้องกันการโอเวอร์โหลดเครือข่าย สตรีมเพิ่มเติมจะเข้าคิว

โมดูลสนับสนุนหลัก

GE IS420ESWAH3A คลิปยึด DIN-RAIL:

259B2451BVP1 (คู่ขนานยาว)

259B2451BVP2 (ตั้งฉากยาวนาน)

โมดูลแหล่งจ่ายไฟซ้ำซ้อน: RPS6U Series ให้บริการความซ้ำซ้อน 24 V DC สำหรับ Mark Vie Racks

แผงแพทช์และชุดสายเคเบิล: สายเคเบิล RJ-45 ที่มีคุณสมบัติด้าน GE สำหรับการติดตั้ง Ionet

ส่วนประกอบส่วนขยาย

ESWB Fiber-Port ตัวแปร: IS420ESWBH3A สำหรับอัปลิงค์ไฟเบอร์หลายโหมด (สำหรับลิงก์ที่อ่านได้นานขึ้น)

ตัวเลือกอีเธอร์เน็ตที่ได้รับการจัดการ: สวิตช์ที่มีการจัดการ IONET (เช่น IS435ESW*) สำหรับ VLAN/QOS และคุณสมบัติการวินิจฉัย

Ethernet Surge Protectors: โมดูลการยับยั้งการป้องกันแบบอินไลน์เพื่อป้องกันแรงดันไฟฟ้า/สายฟ้าชั่วคราวในสาย 10/100 TX

การสนับสนุนซอฟต์แวร์

GE IS420ESWAH3A การดำเนินการที่ไม่มีการจัดการ: ไม่จำเป็นต้องใช้ซอฟต์แวร์การกำหนดค่า ปลั๊กแอนด์เพลย์

การวินิจฉัยเครือข่าย: LIND LIND/กิจกรรมและตัวบ่งชี้ความเร็วให้การมองเห็นขั้นพื้นฐาน

การรวมเข้ากับระบบ Mark Vies: การส่งต่อเฟรมที่ได้รับการปรับให้เหมาะสมสำหรับโปรโตคอล IONET ที่ใช้โดยคอนโทรลเลอร์กังหัน

การตรวจสอบฮาร์ดแวร์: สถานะชั้นวางระดับที่ใช้ SNMP ภายนอกผ่านโมดูลการจัดการแยกต่างหาก (โมดูล GE-OSP เสริม)
