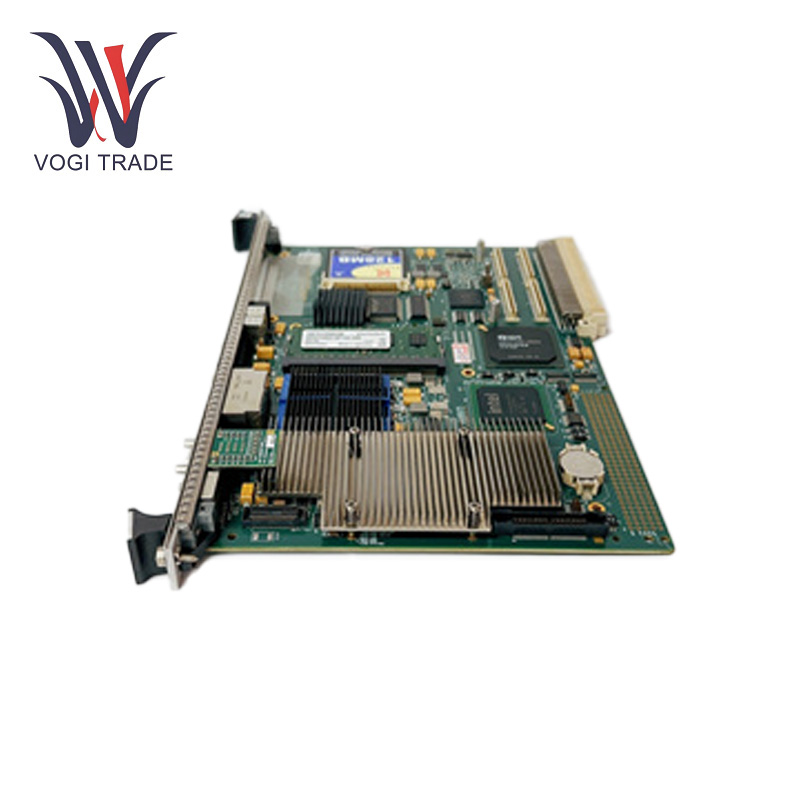

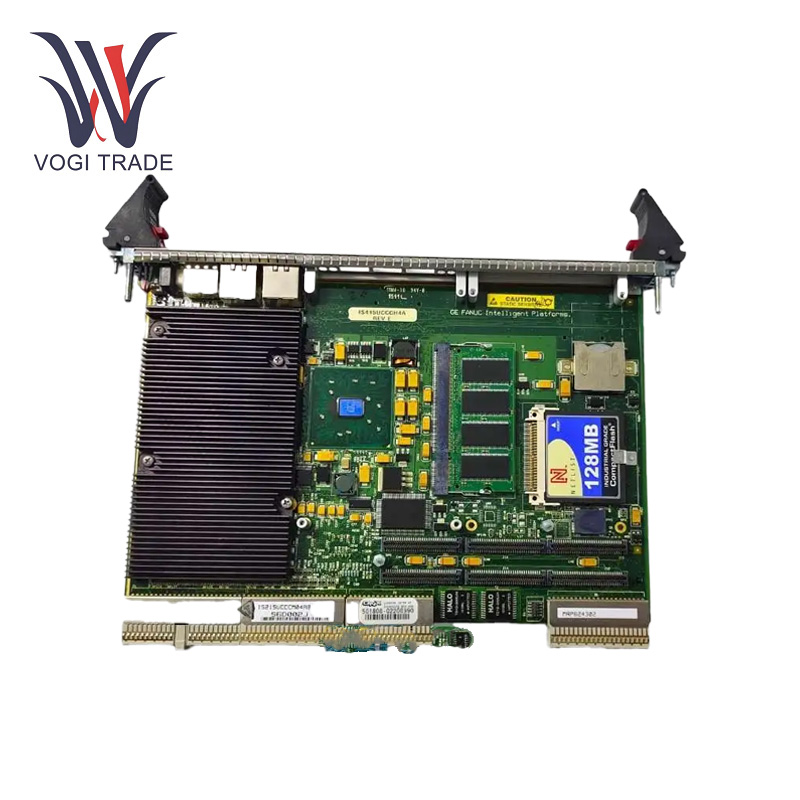

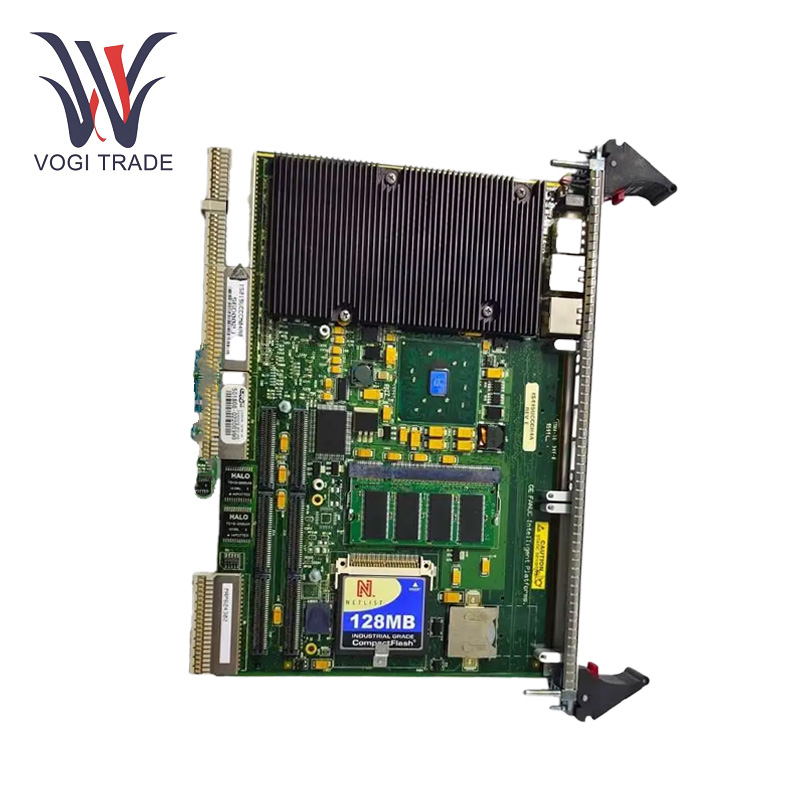

GE IS415UCCCH4A

ผ่าตัดพารามิเตอร์ของเรา

โปรเซสเซอร์:โปรเซสเซอร์ Intel Pentium M ที่ 1.6 GHz

หน่วยความจำ: 256 MB DDR RAM

ระบบปฏิบัติการ: QNX Neutrino, ระบบปฏิบัติการแบบเรียลไทม์, มัลติทาสกิ้งที่ออกแบบมาสำหรับการใช้งานอุตสาหกรรมความเร็วสูงและความน่าเชื่อถือสูง

ข้อกำหนดด้านพลังงาน: +5 ใน DC

อุณหภูมิการทำงาน: 0 ถึง +50 ° C

พอร์ตอีเธอร์เน็ต: พอร์ตอีเธอร์เน็ต 10/100/1000Base-TX สองพอร์ตสำหรับการเชื่อมต่อกับ UDH และ Highway Data ควบคุมเสริม (CDH)

คุณสมบัติของผลิตภัณฑ์

การดำเนินการรหัสแอปพลิเคชัน: ดำเนินการรหัสแอปพลิเคชันที่ใช้ในการขับเคลื่อนกระบวนการอุตสาหกรรม

การสื่อสารระบบ: เปิดใช้งานการสื่อสารระหว่างคอนโทรลเลอร์และ I/O แพ็คผ่านอินเตอร์เฟสเครือข่าย I/O ออนบอร์ด

การประมวลผลข้อมูล: GE IS415UCCCCH4A ช่วยให้สามารถประมวลผลข้อมูลที่ได้รับจากอินพุตหลายอย่างสำหรับการจัดการที่เหมาะสมและการควบคุมการดำเนินงานอุตสาหกรรม

การควบคุมและการประมวลผล: GE IS415UCCCH4A เป็นบอร์ดคอนโทรลเลอร์สล็อตเดียวในซีรี่ส์ Mark Vie ซึ่งมีวัตถุประสงค์เพื่อเรียกใช้รหัสแอปพลิเคชันสำหรับการควบคุมแบบกระจาย มันสามารถเรียกใช้อัลกอริทึมการควบคุมที่แตกต่างกันเพื่อควบคุมการทำงานของอุปกรณ์ที่เชื่อมต่อ

อินเทอร์เฟซการสื่อสาร: พอร์ตการสื่อสารหลายพอร์ต GE IS415UCCCH4A ยังมีตัวเชื่อมต่อ Ethernet สอง 10/100/1000Base - T Ethernet งานอื่น ๆ กับลิงค์ทางหลวงข้อมูลหน่วยที่อนุญาตให้สื่อสารกับ HMIs หรืออุปกรณ์ควบคุมอื่น ๆ หนึ่งสามารถให้บริการสำหรับการเชื่อมต่อเครือข่ายอีเธอร์เน็ตเสริม เป็นโบนัสเพิ่มเติมมันมีพอร์ต COM1 สำหรับการเชื่อมต่อ Rs - 232C ซึ่งสามารถใช้สำหรับความต้องการด้านการสื่อสารที่หลากหลายรวมถึง แต่ไม่ จำกัด เฉพาะการเชื่อมต่อกับอุปกรณ์ดั้งเดิมหรือเพื่อวัตถุประสงค์ในการดีบัก

การซิงโครไนซ์: GE IS415UCCCH4A สามารถซิงโครไนซ์นาฬิกาของแพ็คและคอนโทรลเลอร์ I/O ไปยังภายใน 100 ไมโครวินาทีผ่านเครือข่าย R, S และ T I/O ตามมาตรฐาน IEEE 1588 การซิงโครไนซ์ที่มีความแม่นยำสูงเช่นนี้มีความสำคัญอย่างยิ่งเพื่อให้มั่นใจว่าส่วนประกอบที่แตกต่างกันในระบบควบคุมแบบกระจายประสานงานกันและข้อมูลได้รับและประมวลผลในเวลาที่เหมาะสมและแม่นยำ

การติดตั้ง

ชั้นวางและสล็อต: โมดูลคอนโทรลเลอร์เป็นชั้นวางสี่ช่องด้วยแหล่งจ่ายไฟอย่างน้อยหนึ่งหรือสองตัว คอนโทรลเลอร์หลักควรอยู่ทางซ้าย - สล็อตส่วนใหญ่ (สล็อต 1) ช่องที่สองสามและสี่นี้บนชั้นวางเดียวสามารถมีตัวควบคุมเพิ่มเติม หากแบตเตอรี่ CMOS ได้รับการถอดปลั๊กเพื่อยืดอายุการจัดเก็บอายุการใช้งานจัมเปอร์แบตเตอรี่จะต้องติดตั้งใหม่ก่อนที่จะแทรกบอร์ด

การแทรกทางกายภาพ: ในกรณีที่บอร์ด Mark VI VME มีเพียง ecjectors โมดูล UCCC มีหัวฉีด/เครื่องพ่นที่ด้านล่างและด้านบนเพื่อติดตั้งบอร์ดให้ปลายอีเจ็คเตอร์ด้านบนขึ้นและตัวถอดด้านล่างลงแล้วเลื่อนบอร์ดเข้าไปในชั้นวาง การใช้หัวฉีดเบาะบอร์ดอย่างเต็มที่เมื่อขั้วต่อตำแหน่งที่ด้านหลังของบอร์ดจะประกอบขั้วต่อ backplane จากนั้นในขณะที่กดลงที่หัวฉีดด้านบนให้ดึงขึ้นที่ตัวถอดด้านล่าง เมื่อใส่แล้วให้สกรูที่หัวฉีด/สกรูตัวพ่นด้านบนและด้านล่าง นอกเหนือจากการให้การเชื่อมต่อพื้นของแชสซีแล้วยังช่วยให้มั่นใจได้ถึงความมั่นคงทางกล

พลัง - ปิด: ขอแนะนำให้คุณปิดเครื่องเมื่อเปลี่ยนบอร์ดใด ๆ ในชั้นวาง ในหน่วยจ่ายไฟหนึ่งตัว - ซัพพลายพัลท์ - เอาต์พุตสามารถรีเซ็ตผ่านสวิตช์ คอนโทรลเลอร์เสริมควบคุมแหล่งจ่ายไฟทั้งสองในแต่ละพลังงาน - ซัพพลาย - วงจรซึ่งสามารถถอดแหล่งจ่ายไฟได้ทีละครั้งอย่างปลอดภัยตัดอินพุตพลังงานไปยังแต่ละพลังงาน - ซัพพลาย - วงจร

ช่วงแอปพลิเคชัน

การผลิตไฟฟ้า: การตรวจสอบและควบคุมการทำงานของกังหันในโรงไฟฟ้า

น้ำมันและก๊าซ: ดูแลกระบวนการในการสกัดและการกลั่น

การแปรรูปเคมี: GE IS415UCCCH4A ดูแลกระบวนการผลิตสารเคมีที่หลากหลาย

การบำบัดน้ำ: การจัดการระบบการทำให้บริสุทธิ์และการกระจายน้ำ

การแก้ไขปัญหา

การตรวจสอบระบบ: ตรวจสอบประสิทธิภาพของระบบเป็นประจำเพื่อระบุความผิดปกติใด ๆ

การเชื่อมต่อ: ตรวจสอบว่าการเชื่อมต่อทั้งหมดแน่นและการกัดกร่อน/ความเสียหายปราศจากความเสียหาย

การอัปเดตระบบและรหัส: เก็บรหัสระบบปฏิบัติการและแอปพลิเคชันไว้ในเวอร์ชันล่าสุดเสมอ

สภาพแวดล้อม: ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมของการทำงานอยู่ในช่วงอุณหภูมิและความชื้นที่ต้องการ
