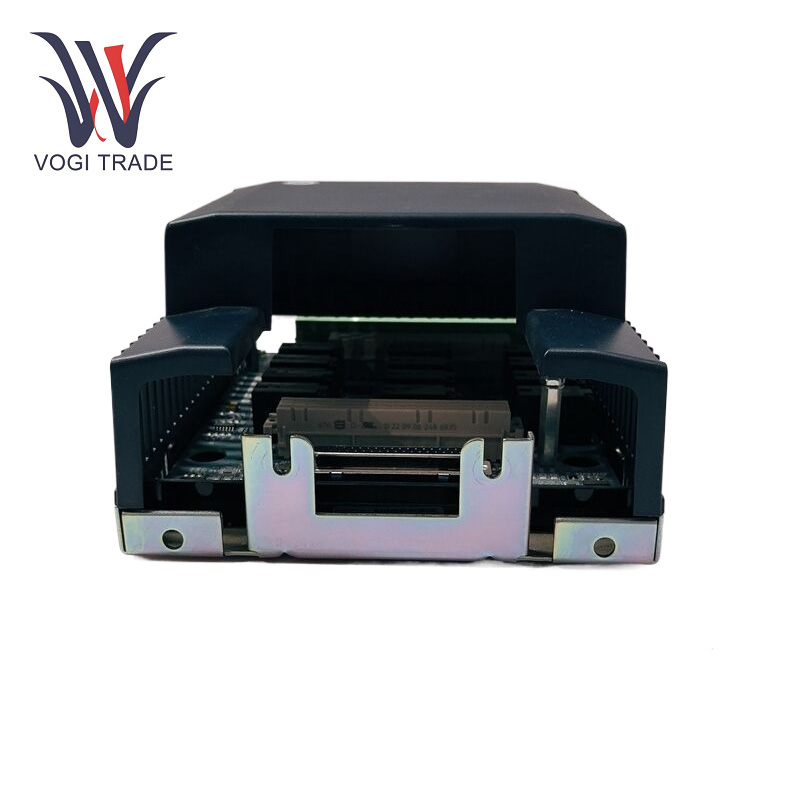

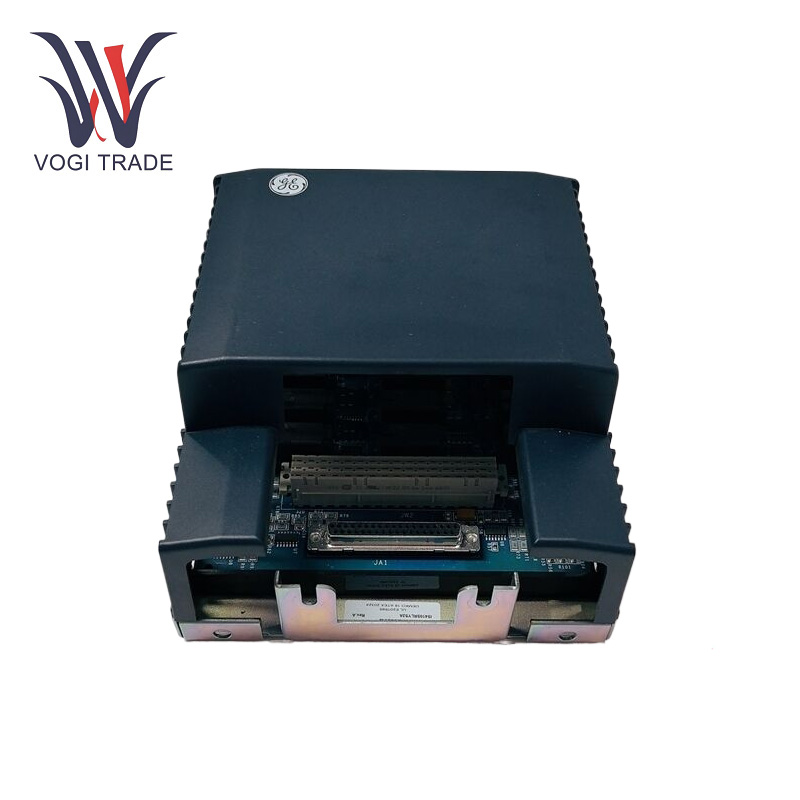

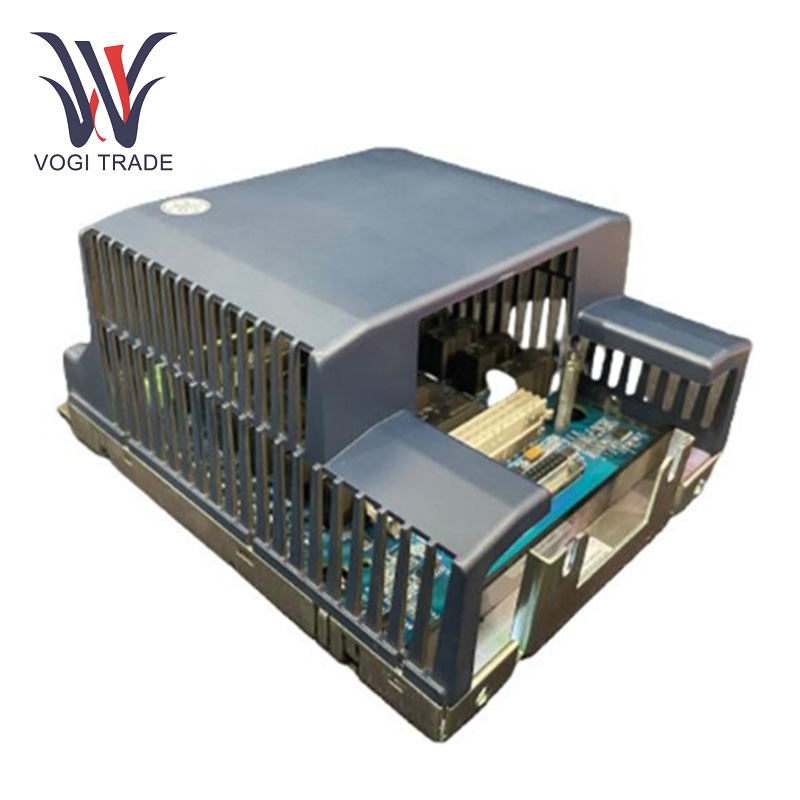

GE IS410SRLYS2A

พารามิเตอร์การดำเนินงาน

จำนวนช่อง: 12 ช่อง

ช่วงแรงดันไฟฟ้าโหมดทั่วไป: +5 ใน DC

ความต้านทานสูงสุดตะกั่ว: 15th

กระแสเอาต์พุตอะนาล็อก: 0-20 Ma

อุณหภูมิการทำงาน: -30 ° C ถึง 65 ° C

ความถี่: 50 หรือ 60 Hz

ความชื้น: 5% ถึง 95%

คุณสมบัติของผลิตภัณฑ์

การสลับรีเลย์: GE IS410SRLYS2A ออกแบบมาเพื่อทำการสลับรีเลย์ คุณจะพบรีเลย์หลายตัวที่นี่ซึ่งสามารถควบคุมได้ตามสัญญาณอินพุต หน้าสัมผัสรีเลย์ถูกปิดหรือเปิดเพื่อปกครองการไหลของกระแสในวงจรไฟฟ้า ฟังก์ชั่นที่ง่าย แต่สำคัญนี้เป็นกุญแจสำคัญในการใช้งานในแอพพลิเคชั่นควบคุม

สัญญาณอินพุตที่ยอมรับได้: GE IS410SRLYS2A สามารถนำเสนอสัญญาณอินพุต 8 ประเภท ได้รับสัญญาณอินพุตดิจิตอลจากตัวควบคุมตรรกะที่ตั้งโปรแกรมได้เซ็นเซอร์หรืออุปกรณ์ควบคุมอื่น ๆ สิ่งนี้ทำให้เข้ากันได้กับระบบควบคุมอุตสาหกรรมส่วนใหญ่ดังนั้นจึงสามารถบูรณาการได้อย่างง่ายดายและส่วนประกอบที่แตกต่างกันสามารถสื่อสารและควบคุมได้อย่างง่ายดาย

การแยกไฟฟ้า: รีเลย์ GE IS410SRLYS2A ให้การแยกไฟฟ้าระหว่างอินพุตและวงจรเอาต์พุต การแยกมีความสำคัญเนื่องจากช่วยปกป้องระบบควบคุมในกรณีที่มีสัญญาณรบกวนทางไฟฟ้าแหลมแรงดันไฟฟ้าและวงจรสั้น ๆ ในวงจรโหลด นอกจากนี้ยังเพิ่มความปลอดภัยของระบบทั้งหมดโดยหยุดการแพร่กระจายของความล้มเหลวทางไฟฟ้าระหว่างพื้นที่วงจร

คุณสมบัติการวินิจฉัย: GE IS410SRLYS2A ตัวแปรรวมถึงคุณสมบัติการวินิจฉัยที่สามารถทดสอบได้ นอกจากนี้ยังมีคุณสมบัติที่สามารถช่วยให้คุณตรวจสอบสถานะของรีเลย์ได้นอกจากนี้ยังช่วยให้การบำรุงรักษาและการแก้ไขปัญหาการทำนายลดการหยุดทำงานของระบบและเพิ่มความน่าเชื่อถือโดยรวมโดยนำเสนอข้อมูลการวินิจฉัย

การยกเลิกสัญญาณ: ก่อนอื่นมันทำหน้าที่เป็นเทอร์มินัลส่วนกลางสำหรับสายไฟสำหรับการเชื่อมต่อและสิ้นสุดสายไฟซึ่งทำให้การเดินสายและการบำรุงรักษาง่ายขึ้นในระบบทั้งหมด

ความสมบูรณ์ของสัญญาณ: รักษาคุณภาพของสัญญาณผ่านความต้านทานตะกั่วต่ำและช่วงแรงดันไฟฟ้าที่เหมาะสม

ความยืดหยุ่นด้านสิ่งแวดล้อม: ทำงานได้อย่างมีประสิทธิภาพในช่วงอุณหภูมิที่กว้างและระดับความชื้นที่แตกต่างกัน

การติดตั้ง

การตระเตรียม: เมื่อรื้อระบบควบคุมให้ใช้ความระมัดระวังเพื่อหลีกเลี่ยงอันตรายทางไฟฟ้าโดยมั่นใจว่าระบบควบคุมจะถูกขับเคลื่อนลง

การติดตั้ง: ติดตั้งบอร์ดเทอร์มินัล GE IS410SRLYS2A ในไซต์ที่เหมาะสมในชั้นวางระบบควบคุม Mark Vie

การเชื่อมต่อ: ติดตั้งสายไฟลงบนบอร์ดเทอร์มินัลตามแรงดันไฟฟ้าและค่าปัจจุบัน

การตรวจสอบ: ตรวจสอบให้แน่ใจว่าได้เปิดระบบและทำการตรวจสอบการวินิจฉัยเพื่อให้แน่ใจว่าการทำงานที่เหมาะสม

ช่วงแอปพลิเคชัน

การผลิตไฟฟ้า: การควบคุมเครื่องเทอร์โบและการเพิ่มประสิทธิภาพในโรงไฟฟ้า

ระบบอัตโนมัติอุตสาหกรรม: การจัดการเครื่องจักรที่ซับซ้อนและกระบวนการในโรงงานผลิต

ภาคพลังงาน: ให้กระบวนการน้ำมันและก๊าซทำงานในกังหันที่ขับเคลื่อนด้วยคอมเพรสเซอร์ปั๊ม ฯลฯ

อาคารอัตโนมัติ: โมดูลนี้สามารถรวมอยู่ในการจัดการอาคารของอาคารพาณิชย์

การควบคุมกระบวนการ: วาล์วควบคุมปั๊มและอุปกรณ์ควบคุมกระบวนการอื่น ๆ ในอุตสาหกรรมเคมีปิโตรเคมีและอุตสาหกรรมน้ำมันและก๊าซ

การแก้ไขปัญหา

การตรวจสอบเป็นระยะ: ควรตรวจสอบบอร์ดเทอร์มินัลอย่างสม่ำเสมอสำหรับการสึกหรอความเสียหายและการเชื่อมต่อที่หลวม

บริษัท สิ่งแวดล้อมntrols: รักษาสภาพแวดล้อมการทำงานภายในช่วงอุณหภูมิและความชื้นที่ระบุเพื่อป้องกันความร้อนสูงเกินไปหรือการควบแน่น

ตรวจสอบการเชื่อมต่อของคุณ: เริ่มต้นด้วยการตรวจสอบการเดินสายทั้งหมดหากติดตั้งอย่างแน่นหนาและภายในระดับแรงดันไฟฟ้าและระดับปัจจุบัน

การยืนยันการเชื่อมต่อ: ตรวจสอบให้แน่ใจว่าการเดินสายทั้งหมดเชื่อมต่ออย่างปลอดภัยและปฏิบัติตามแรงดันไฟฟ้าที่ระบุและการจัดอันดับปัจจุบัน

ข้อผิดพลาดในการวินิจฉัย: หากโมดูลมีข้อผิดพลาดในการวินิจฉัยให้ใช้ซอฟต์แวร์ GE Mark Vie เพื่อตรวจสอบปัญหา นั่นอาจเป็นการลัดวงจรโหลดแบบเปิดหรือการเดินสายที่ไม่ดี
