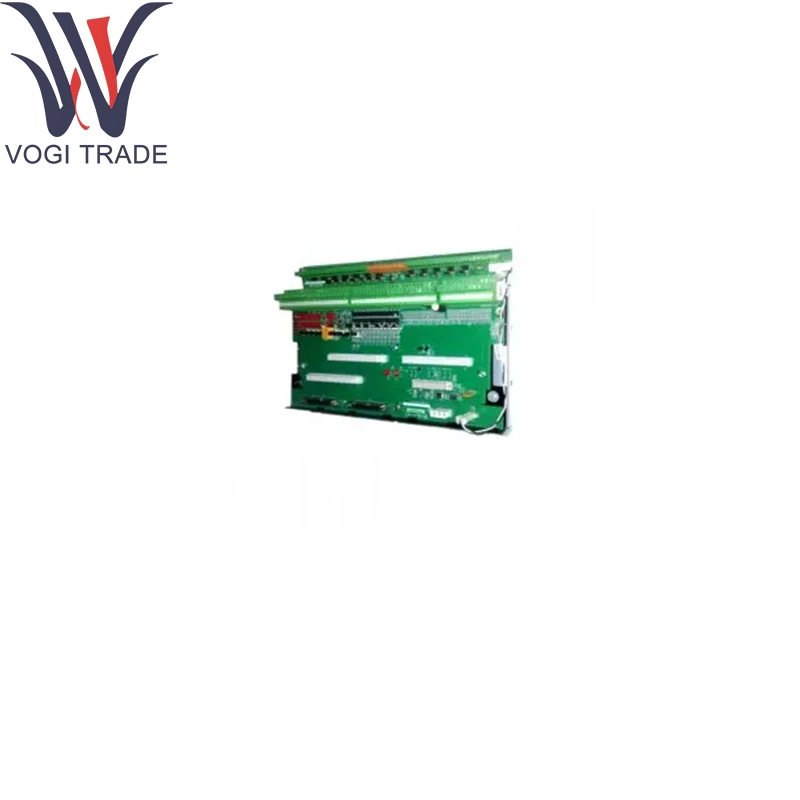

แบรนด์: GEคำอธิบาย: IS400TCASH1AGDเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS400TCASH1AGD รวมการวัดทั้งเทอร์โมคัปเปิ้ลและแบบอะนาล็อกเข้ากับลูปความปลอดภัย YSIL สำหรับกังหัน overspeed, Flame-Failure และการเดินทางของระบบน้ำมันหล่อลื่น
| ผลิต |
GE |
| หมายเลขรุ่น |
IS400TCASH1AGD |
| หมายเลขสั่งซื้อ |
IS400TCASH1AGD |
| แคตตาล็อก |
ทำเครื่องหมายเรา |
| คำอธิบาย |
GE IS400TCASH1AGD CORE MODULE MODULE TERMINAL BOARD |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
178 × 330 × 160 มม. |
| น้ำหนัก |
0.42 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
ช่องสัญญาณอินพุต:
อินพุตเทอร์โมคัปเปิล 6 × (J, K, T, E เลือกได้)
อินพุตลูปปัจจุบัน 6 × 4–20 mA (passive)
ข้อกำหนดเทอร์โมคัปเปิล:
ช่วงต่อประเภท: ดูตารางเทอร์โมคัปเปิลมาตรฐาน (–270 ° C ถึง +1820 ° C)
ความแม่นยำ: ± 0.25 ° C หรือ± 0.1 % ของการอ่าน
ความละเอียด: 0.1 ° C; การสุ่มตัวอย่าง: 20 ตัวอย่าง/s
การชดเชยความเย็นทางแยกต่อช่องทาง (GE IS400TCASH1AGD)
รายละเอียดลูปปัจจุบัน:
ช่วง: 4–20 Ma; ± 0.1 % ความแม่นยำเต็มรูปแบบ
ความละเอียด: 16 บิต; การสุ่มตัวอย่าง: 100 ตัวอย่าง/s
หนีบกระแสเกินถึง 30 Ma; การป้องกันการย้อนกลับ
การแยก: ≥ 1 kV เสริมช่องไปยังช่องทางและช่องทางไปยังพื้นดิน
การกรอง: ตัวกรองดิจิตอลต่ำแบบดิจิตอลที่ตั้งโปรแกรมได้ (สูงถึง 50 Hz)
การเคลือบ: Class D สอดคล้องกับความชื้นและความต้านทานต่อสารเคมี
ฟังก์ชั่นผลิตภัณฑ์
GE IS400TCASH1AGD เงื่อนไขเชิงเส้นและแปลงสัญญาณเทอร์โมคัปเปิ้ลผสมและสัญญาณแบบอะนาล็อกแบบดิจิทัลภายในโมดูล I/O ที่ได้รับการจัดอันดับความปลอดภัยเดี่ยว ตรวจสอบลูปเซ็นเซอร์อย่างต่อเนื่องสำหรับความผิดพลาดนอกช่วงวงจรหรือความผิดพลาดกระแสเกินและรายงานการวินิจฉัยไปยังตัวควบคุมความปลอดภัยหลักสำหรับตรรกะการเดินทางทันที
โมดูลสนับสนุนหลัก
ตัวควบคุมความปลอดภัยหลัก: IS220YSILS1B YSIL Safety-I/O Pack
โมดูลแหล่งจ่ายไฟ: IS210AEPSG1A สำหรับการกระตุ้นแบบวนซ้ำและพลังงานบอร์ด
โปรเซสเซอร์ตรรกะความปลอดภัย: IS200TCSAS1A สำหรับการตัดสินใจปิดการปิด (เชื่อมต่อกับ GE IS400TCASH1AGD)
ส่วนประกอบส่วนขยาย
บล็อกเทอร์มินัลที่สามารถทำได้: บล็อกสกรูตัวหนีบ 12 ทางเพื่อป้องกันการแทรกซึมผิดพลาด (GE IS400TCASH1AGD)
ชุดเมานต์ DIN-RAIL/PANEL: คลิปอะแดปเตอร์และวงเล็บมุมสำหรับราง 35 มม. หรือการติดตั้งแผง
อุปกรณ์ป้องกัน: แคลมป์ป้องกันสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI/RFI
อุปกรณ์ปรับเทียบ: การสอบเทียบศูนย์/ช่วงภายนอกสำหรับการตรวจสอบภาคสนามของทั้งเทอร์โมคัปเปิ้ลและลูปปัจจุบัน
การสนับสนุนซอฟต์แวร์
การกำหนดค่าและการสอบเทียบ:
เทมเพลตวงจรความปลอดภัยที่กำหนดไว้ล่วงหน้าใน GE Controlst ™/Toolboxst ™
ตัวช่วยสร้างการสอบเทียบแบบออนไลน์สำหรับศูนย์/ช่วงเวลาของแต่ละช่องหรือชดเชยความเย็น (ใช้กับ GE IS400TCASH1AGD)
การวินิจฉัยและการตรวจสอบ:
แบบเรียลไทม์วงกลมวงจรเปิดและการเตือนภัยนอกช่วงที่สามารถเข้าถึงได้ผ่าน HMI, แท็ก OPC-DA และการวินิจฉัยคอนโทรลเลอร์
การทดสอบตัวเองด้วยการเปิดเครื่องด้วยการบันทึกความผิดพลาดในคอนโทรลเลอร์ความปลอดภัย
เฟิร์มแวร์: เฟิร์มแวร์ระดับบอร์ดที่อัปเดตผ่าน Toolboxst ™ซึ่งเป็นส่วนหนึ่งของซอฟต์แวร์ Mark Vies
เอกสาร: ขั้นตอนโดยละเอียดในคู่มือการติดตั้ง GE MARK VIES-I/O คู่มือการติดตั้ง Thermocouple & Analog Safety I/O คู่มืออ้างอิงโมดูล
