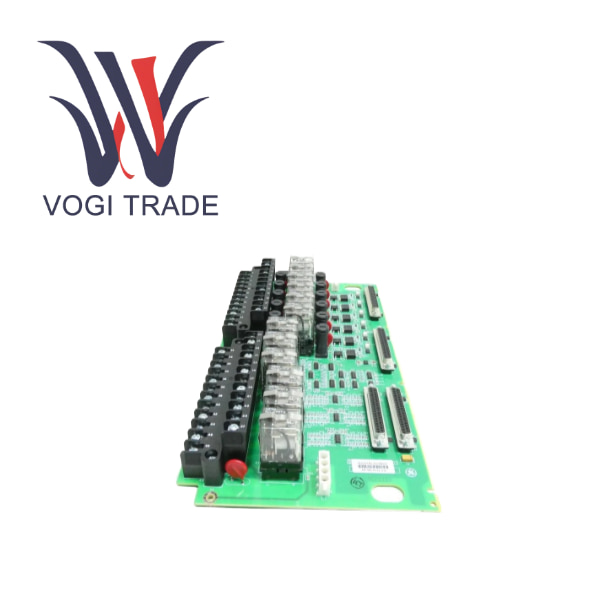

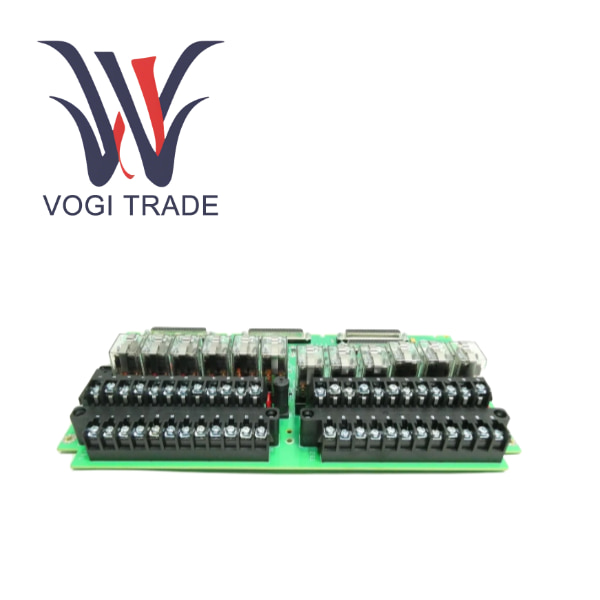

จีอี IS230TRLYH1BGG

ภาพรวมผลิตภัณฑ์

GE IS230TRLYH1BGG เป็นบอร์ดเทอร์มินัลเอาท์พุตรีเลย์ความปลอดภัยที่เชื่อถือได้สูงและมีความสามารถในการวินิจฉัยสูง ซึ่งออกแบบโดย General Electric สำหรับกังหันความปลอดภัยและระบบควบคุมกระบวนการที่ได้รับการปรับปรุงของ Mark VIeS ในฐานะองค์ประกอบด้านความปลอดภัยหลักของสถาปัตยกรรม I/O แบบกระจายของ Mark VIeS บอร์ดนี้ไม่เพียงแต่สืบทอดข้อดีทั้งหมดของเอาท์พุตรีเลย์ของระบบ Mark VIe เท่านั้น แต่ยังผ่านการปรับปรุงฮาร์ดแวร์และเฟิร์มแวร์ด้วย ทำให้สามารถสวมบทบาทเป็นเครื่องมือด้านความปลอดภัยและตรงตามข้อกำหนดของมาตรฐานความปลอดภัยในการใช้งาน IEC 61508 / IEC 61511 ตัว IS230TRLYH1BGG นั้นเป็นยูนิตอินเทอร์เฟซทางกายภาพที่ได้รับคำสั่งจากโมดูลตัวประมวลผล I/O ที่ได้รับการรับรองความปลอดภัย และขับเคลื่อนอุปกรณ์แจ้งเตือน อินเตอร์ล็อคของระบบเสริม และแม้แต่วงจรควบคุมเสริมของวาล์วเชื้อเพลิงหลักและแอคชูเอเตอร์อื่นๆ ในภาคสนามผ่านรีเลย์ความปลอดภัยแบบสัมผัสบังคับที่บูรณาการภายใน บอร์ดทำหน้าที่เป็นสะพานเชื่อมความปลอดภัยที่เชื่อมต่อตรรกะการควบคุม Mark VIeS เข้ากับโลกทางกายภาพ เพื่อให้มั่นใจว่าในสภาวะที่เป็นอันตราย ระบบสามารถเข้าสู่สถานะที่ปลอดภัยอย่างคาดการณ์และเชื่อถือได้

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

การสนับสนุนดั้งเดิมเพื่อความปลอดภัยในการใช้งาน

นี่คือข้อได้เปรียบหลักในการสร้างความแตกต่างของ IS230TRLYH1BGG บอร์ดนี้ไม่ใช่บอร์ดรีเลย์ธรรมดา เป็นส่วนประกอบด้านความปลอดภัยที่ได้รับการรับรองซึ่งสามารถนำมาใช้สร้างวงจรความปลอดภัยได้โดยตรงตามมาตรฐานสากล เช่น การจัดการหัวเตา, ESD, การป้องกันความเร็วเกิน เป็นต้น

การติดต่อบังคับทิศทางและความครอบคลุมในการวินิจฉัยสูง

การติดต่อบังคับทิศทางให้การรับประกันความปลอดภัยระดับฮาร์ดแวร์

การตรวจสอบกระแสไฟฟ้าที่คดเคี้ยว การวินิจฉัยคำสั่ง/ผลตอบรับให้ความสามารถในการตรวจสอบตัวเองเชิงลึกในระดับซอฟต์แวร์ เมื่อรวมกันแล้ว พวกเขาได้รับ SFF และความครอบคลุมในการวินิจฉัยที่สูงมาก ซึ่งเป็นกุญแจสำคัญในการบรรลุระดับ SIL ที่สูง

สืบทอดสถาปัตยกรรมอันโดดเด่นของ Mark VIe

การออกแบบที่แยกออกจากกันช่วยรักษาข้อได้เปรียบที่สำคัญของการบำรุงรักษานอกสถานที่ โดยไม่จำเป็นต้องเปิดตู้ควบคุมหลักเพื่อบำรุงรักษาวงจรความปลอดภัย

ส่วนประกอบระดับอุตสาหกรรมที่มีความน่าเชื่อถือสูงและการออกแบบที่แข็งแกร่ง ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงได้

ตัวเลือกแหล่งจ่ายไฟที่ยืดหยุ่นรองรับแหล่งจ่ายไฟในไซต์งานต่างๆ และได้รับการป้องกันด้วยฟิวส์

การบูรณาการอย่างราบรื่นในระบบนิเวศของ Mark VIeS

การกำหนดค่า การวินิจฉัย และการเตือนที่เกี่ยวข้องกับความปลอดภัยทั้งหมดได้รับการจัดการอย่างเท่าเทียมกันผ่านซอฟต์แวร์ ToolboxST Safety และบูรณาการเข้ากับหน้าจอควบคุมกระบวนการพื้นฐาน เพื่อมอบประสบการณ์ที่สอดคล้องกันสำหรับผู้ปฏิบัติงาน

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

โมดูลตัวประมวลผล I/O เสริม

IS230QCRCH1A / IS230QCRRH1A, โมดูลโปรเซสเซอร์เอาต์พุตรีเลย์ความปลอดภัย Mark VIeS

ผลิตภัณฑ์สำหรับคนรุ่นก่อน / สินค้าที่ไม่ปลอดภัย

IS200TRLYH1B บอร์ดเทอร์มินอลเอาต์พุตรีเลย์มาตรฐานสำหรับ Mark VIe

ซอฟต์แวร์เสริม

GE ToolboxST Safety สำหรับการกำหนดค่า การตรวจสอบ และการวินิจฉัยสำหรับการใช้งานด้านความปลอดภัย

อุปกรณ์ควบคุม

ไฟสัญญาณเตือนและเสียงกริ่งพร้อมระดับความปลอดภัย

โซลินอยด์วาล์วประสานความปลอดภัย

คอยล์คอนแทคเตอร์เพื่อความปลอดภัยของมอเตอร์

คู่มือการติดตั้ง

ข้อกำหนดคุณสมบัติ

งานติดตั้งและกำหนดค่าจะต้องดำเนินการโดยวิศวกรที่ได้รับการฝึกอบรมด้านความปลอดภัยในการใช้งานและได้รับใบรับรอง

การติดตั้งเครื่องกล

ติดตั้ง IS230TRLYH1BGG บนราง DIN ภายในตู้ควบคุม

การเชื่อมต่อไฟฟ้า

ที่ฝั่งระบบ ให้ใช้สายเคเบิลตีเกลียวพิเศษ GE ที่ถูกต้อง และเชื่อมต่อกับโมดูล I/O ความปลอดภัย QCRx

ด้านสนาม

เชื่อมต่ออย่างเคร่งครัดตามแผนผังวงจรความปลอดภัย

แหล่งจ่ายไฟสำหรับวงจรความปลอดภัยต้องเป็นแหล่งจ่ายไฟเพื่อความปลอดภัยที่ได้รับการรับรอง

หากใช้ฟังก์ชันป้อนกลับ จะต้องเชื่อมต่อลีดจากหน้าสัมผัสเสริมทิศทางบังคับของรีเลย์เข้ากับขั้วต่อป้อนกลับของแผงขั้วต่อ

การเชื่อมต่อทั้งหมดจะต้องมั่นคงและทำเครื่องหมายไว้อย่างชัดเจน

การเปิดเครื่องและการตรวจสอบความปลอดภัย

หลังจากเปิดเครื่อง ให้ตรวจสอบสถานะของแต่ละช่องผ่านซอฟต์แวร์ ToolboxST Safety

ต้องทำการตรวจสอบวงจรความปลอดภัยให้สมบูรณ์

การตรวจสอบการทดสอบคงที่ของคำสั่ง ผลป้อนกลับ และฟังก์ชันสัญญาณเตือนการวินิจฉัย

การทดสอบแบบไดนามิกจะดำเนินการภายใต้สภาวะที่ปลอดภัยเพื่อจำลองสถานการณ์ที่เป็นอันตราย และตรวจสอบว่า SIF ทั้งหมดสามารถนำกระบวนการไปสู่สถานะที่ปลอดภัยภายในเวลาที่กำหนดได้หรือไม่

การทดสอบทั้งหมดจะต้องจัดทำเป็นเอกสารอย่างเป็นทางการและลงนามโดยบุคลากรที่ได้รับอนุญาตเพื่อการยืนยัน ซึ่งทำหน้าที่เป็นพื้นฐานสำหรับการทำงานของระบบและการตรวจสอบในอนาคต
