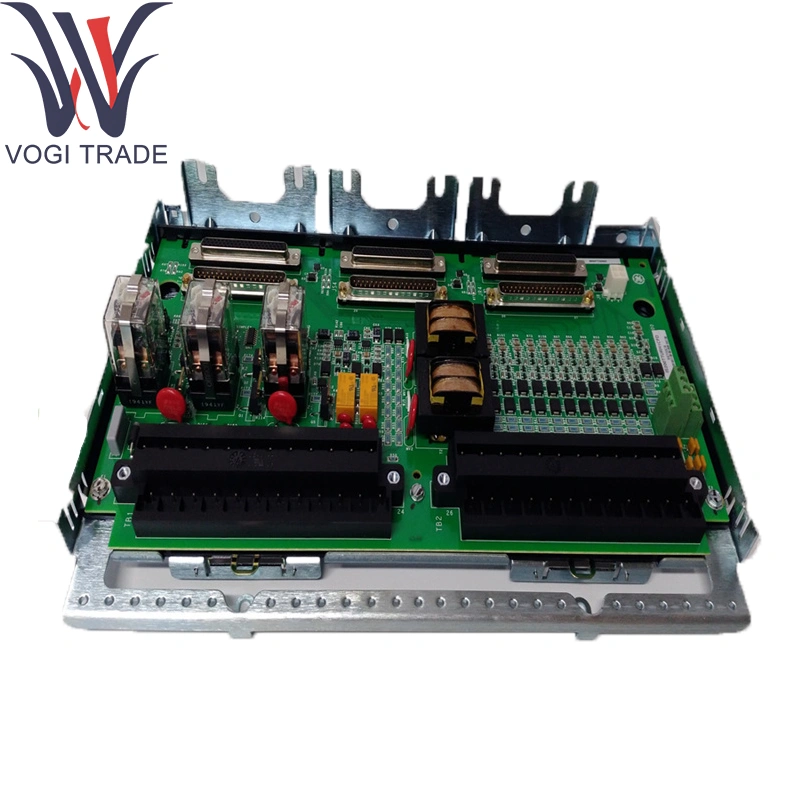

GE IS230SNTCH2A

พารามิเตอร์ทางเทคนิค

ช่องทาง: อินพุตเทอร์โมคัปเปิล 12 ตัว

ประเภทที่รองรับ: J, K, T, E, R, S, B (เลือกได้ต่อช่องทาง)

ช่วงการวัด:

พิมพ์ J: –210 ° C ถึง +760 ° C

ประเภท K: –270 ° C ถึง +1372 ° C

Type T: –270 ° C ถึง +400 ° C

Type E: –270 ° C ถึง +1000 ° C

พิมพ์ R/S: –50 ° C ถึง +1768 ° C

ประเภท B: +0 ° C ถึง +1820 ° C

ความแม่นยำ: ± 0.25 ° C หรือ± 0.1 % ของการอ่าน

ความละเอียด: 0.1 ° C

อัตราการสุ่มตัวอย่าง: 20 ตัวอย่าง/วินาทีต่อช่อง

การชดเชยความเย็นทางแยก: ดิจิตอลแบบบูรณาการต่อช่องสัญญาณ

การกรองและการป้องกัน:

ตัวกรอง low-pass ที่ตั้งโปรแกรมได้สูงถึง 100 Hz

ฮาร์ดแวร์ขัดขวางการปราบปรามและแคลมป์แรงดันไฟฟ้าเกินถึง± 35 V

การป้องกันการย้อนกลับ

การแยก: การเสริมช่องไปยังช่องทางและช่องทาง (> 1 kV)

ตัวเชื่อมต่อ: ส่วนหัว 52 มุมขวาสำหรับบล็อกเทอร์มินัลที่สามารถเสียบได้

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับ

GE IS230SNTCH2AMEETS ข้อมูลจำเพาะที่ระบุไว้ทั้งหมด

ฟังก์ชั่นผลิตภัณฑ์

GE IS230SNTCH2A เงื่อนไขเชิงเส้นและแปลงแรงดันไฟฟ้าเทอร์โมคัปเปิลเป็นดิจิทัลในการอ่านอุณหภูมิที่สอบเทียบ ส่งข้อมูลอุณหภูมิที่กำหนดและมีความสามารถต่ำผ่านบัสไอโอเน็ตอีเธอร์เน็ตไปยังมาร์ควี

โมดูลสนับสนุนหลัก

I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/CARRIER ASSEMBLY ให้พลังงานย้อนหลังและอินเตอร์เฟสอีเธอร์เน็ต

โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C) สำหรับการรวมข้อมูลและตรรกะการควบคุม

บอร์ด I/O เสริม: อินพุต RTD (IS220PRTDH1A), อินพุตแรงดันอะนาล็อก (IS220PAICH1A), ไม่ต่อเนื่อง I/O แพ็ค

GE IS230SNTCH2A รวมเข้ากับระบบนิเวศนี้

ส่วนประกอบส่วนขยาย

บล็อกเทอร์มินัลที่สามารถเสียบได้: บล็อกสกรูหนีบที่คีย์เพื่อป้องกันการแทรกซึมผิดพลาดมีอยู่ในตัวแปรป้องกัน

ชุดยึดดินแดน DIN-RAIL & PANEL: คลิปอะแดปเตอร์และวงเล็บมุมสำหรับราง 35 มม. หรือการติดตั้งแผง

อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและลูกปัดเฟอร์ไรต์สำหรับการปราบปราม EMI/RFI บนเทอร์โมคัปเปิล

การติดตั้งการปรับเทียบ: เครื่องทดสอบความเย็นภายนอกและการปรับช่วงสำหรับการตรวจสอบในสถานที่

อุปกรณ์เสริมทั้งหมดเข้ากันได้กับ GE IS230SNTCH2A

การสนับสนุนซอฟต์แวร์

การกำหนดค่าและการสอบเทียบ:

การตั้งค่าประเภทเทอร์โมคัปเปิ้ลและตัวกรองที่กำหนดผ่านเทมเพลต GE Controlst ™/toolboxst ™

ตัวช่วยสร้างการสอบเทียบแบบออนไลน์สำหรับการปรับเปลี่ยนเป็นศูนย์และการปรับช่วงต่อช่องสัญญาณ

การวินิจฉัยและการตรวจสอบ:

วงจรเปิดการลัดวงจรและสัญญาณเตือนภัยนอกช่วงที่รายงานผ่านแท็ก HMI และ OPC-DA

การทดสอบตัวเองเกี่ยวกับการเปิดเครื่องด้วยธงวินิจฉัยที่สามารถเข้าถึงได้ในการวินิจฉัยคอนโทรลเลอร์

การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของระบบ Mark Vie นำไปใช้ผ่าน Toolboxst ™

เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE MARK VIE/VIES I/O และคู่มืออ้างอิงโมดูลอินพุตเทอร์โมคัปเปิล

GE IS230SNTCH2A ได้รับการสนับสนุนอย่างเต็มที่
