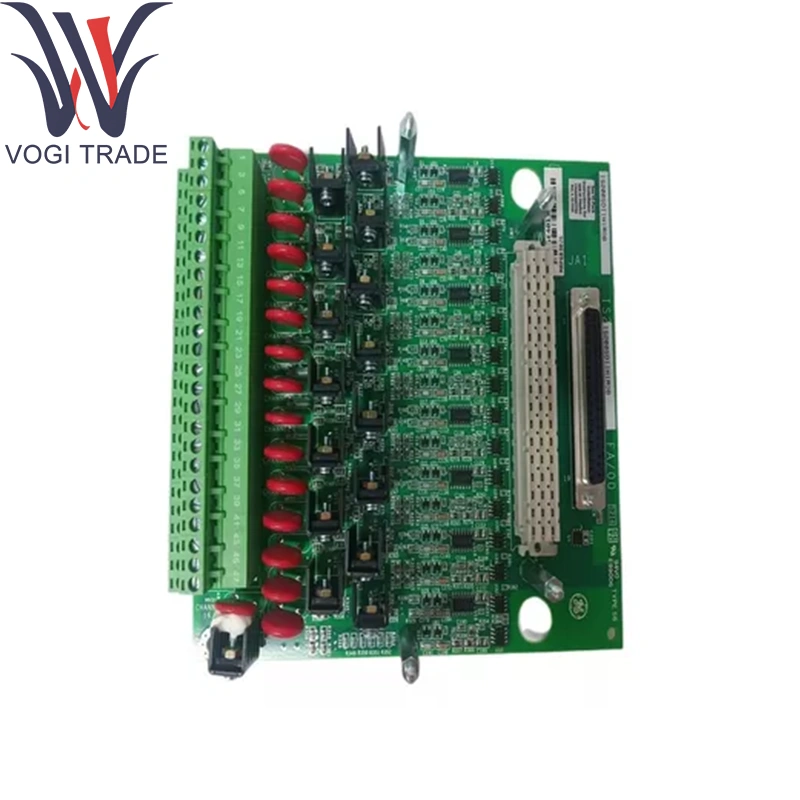

แบรนด์: GEคำอธิบาย: IS230SDIIH1A (IS200SDIIH1ADB)เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 22ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS230SDIIH1A MKVIE ASPOLICE SIPLEX แบบแยกส่วนที่ออกแบบมาสำหรับการเก็บข้อมูลแบบไม่ต่อเนื่องความเร็วสูงในลูปควบคุมก๊าซ-Turbine, IS200SDIIH1ADB ให้การสุ่มตัวอย่างแบบซิงโครไนซ์เวลาของอินพุตสัมผัส (เช่นเซ็นเซอร์ความเร็ว
| ผลิต |
GE |
| หมายเลขรุ่น |
IS230SDIIH1A (IS200SDIIH1ADB) |
| หมายเลขสั่งซื้อ |
IS230SDIIH1A (IS200SDIIH1ADB) |
| แคตตาล็อก |
ทำเครื่องหมายชีวิต |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
178 × 330 × 160 มม. |
| น้ำหนัก |
0.38kg |
พารามิเตอร์ทางเทคนิค
ช่องทาง: อินพุตดิจิตอลที่แยกได้ 16 รายการ
ประเภทอินพุต: TTL/CMOS ที่เข้ากันได้
อัตราการสุ่มตัวอย่าง: สูงถึง 10kHz ต่อช่อง; ซิงโครไนซ์ในทุกช่อง
ช่วงแรงดันไฟฟ้าอินพุต: 0-32VDC (Wetting 24V เล็กน้อย)
อินพุตปัจจุบัน: 5ma ต่อช่องที่ใช้งานอยู่
Debounce & Filtering: การกรองดิจิตอลแบบผู้ใช้กำหนดค่าได้ (0-5ms)
การแยก: การเสริมช่องไปยังช่องทางและช่องทางไปยังพื้นดิน
ตัวเชื่อมต่อ: ส่วนหัว PCB มุมขวาสำหรับบล็อกเทอร์มินัลที่สามารถทำได้ 52 ตำแหน่ง
ตัวบ่งชี้ LED: LED สถานะต่อช่องทางสำหรับกิจกรรมและข้อผิดพลาด
GE IS230SDIIH1A สิ่งแวดล้อม:
อุณหภูมิปฏิบัติการ: -30 ° C ถึง +65 ° C
อุณหภูมิการจัดเก็บ: -40 ° C ถึง +85 ° C
ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ
ฟังก์ชั่นผลิตภัณฑ์
GE IS230SDIIH1A IS200SDIIH1ADB จับภาพเหตุการณ์ที่ไม่ต่อเนื่องอย่างรวดเร็วส่งมอบข้อมูลอินพุตดิจิตอลที่กำหนดไว้เหนือบัส IONET Ethernet ไปยัง Markvie CPU สร้างความมั่นใจว่าการจัดตำแหน่งที่แม่นยำของสแนปชอตอินพุตเพื่อรองรับอัลกอริทึมการควบคุมขั้นสูงการเชื่อมต่อความปลอดภัยและการบันทึกลำดับเหตุการณ์โดยไม่ต้องมีความล่าช้าในการเลือกตั้งระดับซอฟต์แวร์
โมดูลสนับสนุนหลัก
GE IS230SDIIH1A MKVIE ASPONTION SIPLEX
I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/Carrier
โมดูลคอนโทรลเลอร์: ตระกูลมาร์วี CPU (เช่น IS200TPROH1C)
GE IS230SDIIH1A บอร์ด I/O เสริม:
เอาต์พุตรีเลย์ความเร็วสูง (IS400TRYS1B)
โมดูลอินพุตแบบอะนาล็อก (IS220PTCCH1B, IS230STTCH2A)
แพ็ค I/O ที่มีความปลอดภัยที่สำคัญ (IS220YSILS1B)
ส่วนประกอบส่วนขยาย
บล็อกเทอร์มินัลที่สามารถทำได้: สกรูตัวหนีบ, คีย์เพื่อป้องกันการแทรกซึมผิดพลาด
ชุดยึดดินแดนและแผงแผง: คลิปอะแดปเตอร์และวงเล็บมุมสำหรับราง 35 มม. หรือแผงควบคุมรถตู้
อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI
ชุดประกอบ LED สำรอง: ชุด LED สถานะช่องทางเปลี่ยน
การสนับสนุนซอฟต์แวร์
การกำหนดค่า:
อัตราการสุ่มตัวอย่างช่องทางและการตั้งค่า debounce ที่ตั้งโปรแกรมผ่านเทมเพลต Gecontrolst ™/toolboxst ™
การทำแผนที่ช่องอัตโนมัติผ่านการจดจำรหัส backplane
การวินิจฉัยและการตรวจสอบ:
ตัวนับเหตุการณ์อินพุตแบบเรียลไทม์และธงข้อผิดพลาดที่สามารถเข้าถึงได้ใน HMI Display และ OPC-DA Tags
การบันทึกลำดับเหตุการณ์และการตรวจสอบความถูกต้องตามเวลาผ่านการวินิจฉัยคอนโทรลเลอร์
การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของซอฟต์แวร์ระบบ Markvie; นำไปใช้ผ่าน Toolboxst ™
เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE Markvie/Vies I/O และส่วน“ อินเทอร์เฟซอินพุตดิจิตอลแบบซิงโครนัส” ของคู่มืออ้างอิง I/O-Pack
