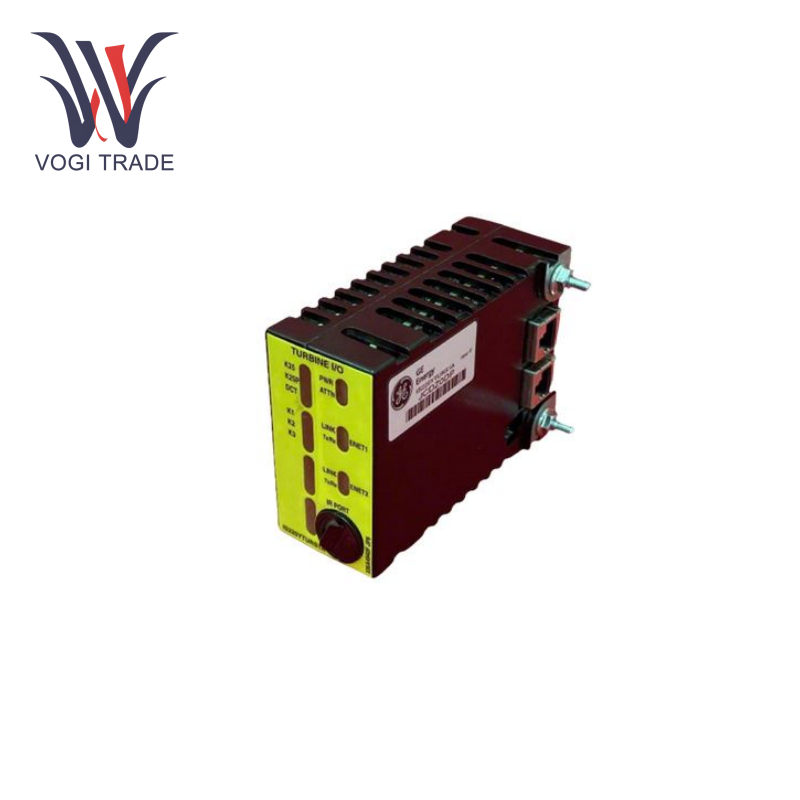

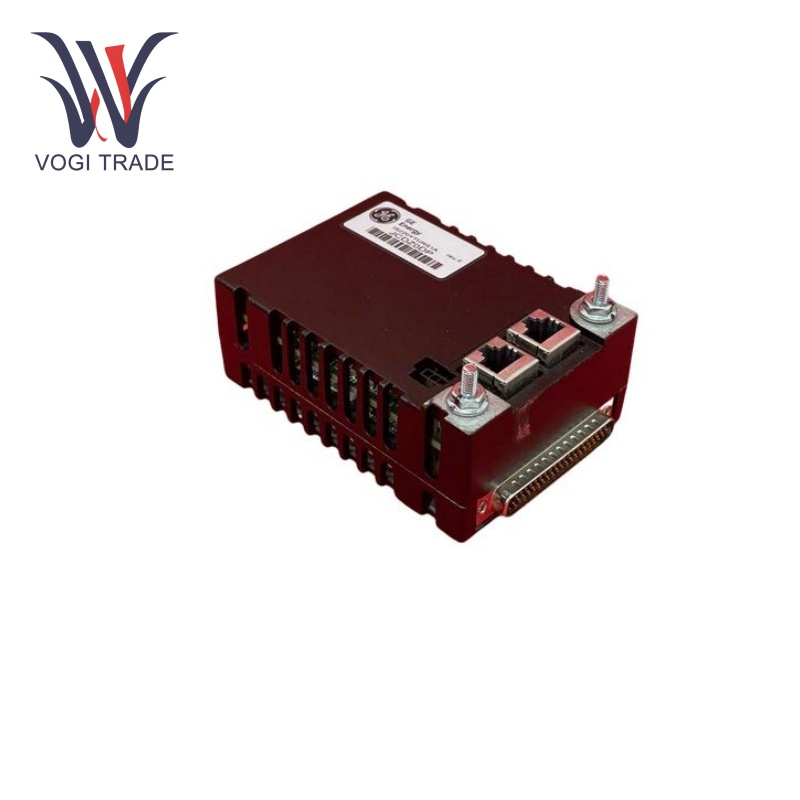

ยี่ห้อ: GEคำอธิบาย: โมดูลการเดินทางหลักเฉพาะของกังหันสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 7เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IS220YTURS1A เป็นโมดูลอินพุต/เอาท์พุตดิจิทัลที่ใช้ในระบบควบคุมแบบกระจาย (DCS) ของ Mark VIe ซึ่งมีการวินิจฉัยในตัวสำหรับการตรวจจับข้อผิดพลาด ทำให้มั่นใจได้ถึงการควบคุมแบบเรียลไทม์ที่มีประสิทธิภาพ ซึ่งมีความสำคัญต่อการรักษาความปลอดภัยของระบบและประสิทธิภาพการทำงาน
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS220YTURS1A |
| หมายเลขการสั่งซื้อ |
IS220YTURS1A |
| แคตตาล็อก |
มาร์ค วี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
11ซม.x 6.7ซม.x 5ซม |
| มิติการบรรจุ |
13ซม.x9ซม.x7ซม |
| น้ำหนัก |
0.8กก |
พารามิเตอร์การทำงาน
แหล่งจ่ายไฟที่กำหนด:24 โวลต์กระแสตรง
ช่วงแรงดันไฟฟ้าปฏิบัติการ:18 โวลต์กระแสตรงถึง 32 โวลต์กระแสตรง
กระแสไฟเข้า:โดยทั่วไป 3 mA ที่ 24 V DC
ความต้านทานอินพุต:4.7 กิโลโอห์ม
ประเภทอินพุต:สัญญาณดิจิตอล (หน้าสัมผัสแห้งหรืออินพุตตามแรงดันไฟฟ้า)
กระแสไฟขาออกสูงสุด:500 mA ต่อเอาต์พุต
เอาท์พุต Tใช่:Open Collector ที่มีแรงดันไฟฟ้าสูงสุด 30 V DC
ห้องสวีทความจุชิง:12 วัตต์ต่อช่องสัญญาณเอาท์พุต
ระดับแรงดันไฟขาออก:สูง (โดยทั่วไปคือ 24 V DC) และต่ำ (0 V)
โปรโตคอล:Profinet (สำหรับการสื่อสารอีเธอร์เน็ตความเร็วสูง)
อัตราข้อมูล:100 Mbps (มาตรฐานสำหรับเครือข่าย Profinet)
การเชื่อมต่ออีเธอร์เน็ต:รองรับอีเทอร์เน็ตอุตสาหกรรม ออกแบบมาเพื่อการรวมเข้ากับเครือข่าย Profinet ได้อย่างราบรื่นสำหรับข้อมูลแบบเรียลไทม์
การป้องกันน้ำเข้า การให้คะแนน:IP20 (ออกแบบมาสำหรับใช้ภายในอาคาร โดยทั่วไปจะติดตั้งในตู้หรือแผงควบคุม)
การวินิจฉัยและการตรวจจับข้อผิดพลาด:โมดูลนี้มีคุณสมบัติการวินิจฉัยในตัวเพื่อตรวจจับและรายงานข้อผิดพลาดในอุปกรณ์ภาคสนาม สายไฟ หรือปัญหาการสื่อสาร ปรับปรุงความน่าเชื่อถือของระบบและบำรุงรักษาง่าย
การควบคุมแบบเรียลไทม์:ให้การแลกเปลี่ยนข้อมูลแบบเรียลไทม์ความเร็วสูงระหว่างโมดูลและอุปกรณ์อื่นๆ ใน Mark VIe DCS เพื่อการควบคุมกระบวนการที่แม่นยำ
คุณสมบัติผลิตภัณฑ์
การประมวลผลสัญญาณกังหัน:โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซสำหรับเซ็นเซอร์และอุปกรณ์กังหันต่างๆ ในระบบควบคุมกังหันกลุ่มผลิตภัณฑ์ Mark VIe การประมวลผลความเร็วกังหัน การตรวจจับเปลวไฟ และอื่นๆ อีกมากมาย
ฟังก์ชั่นการบันทึกข้อมูล:ความอเนกประสงค์ของมันขยายไปถึงการบันทึกข้อมูล ช่วยให้ผู้ใช้สามารถตรวจสอบเซ็นเซอร์แบบเรียลไทม์ด้วยช่องอินพุตและเอาต์พุตหลายช่อง เครื่องอ่านสามารถรับสัญญาณประเภทต่างๆ เช่น อนาล็อกและดิจิตอล และแปลงสัญญาณให้เป็นรูปแบบที่ระบบควบคุมสามารถควบคุมได้ นอกจากนี้ GE IS220YTURS1A ยังสามารถสร้างสัญญาณควบคุมเพื่อควบคุมอุปกรณ์ภายนอก เช่น รีเลย์ โซลินอยด์ และวาล์ว
ความซ้ำซ้อนและความน่าเชื่อถือ:GE IS220YTURS1A มีองค์ประกอบการออกแบบที่ซ้ำซ้อนเพื่อความน่าเชื่อถือและความพร้อมใช้งานสูงในกรณีการใช้งานการควบคุมกังหันที่สำคัญ นี่อาจเป็นแหล่งจ่ายไฟสำรอง เส้นทางการสื่อสารซ้ำซ้อน และวงจรประมวลผลสัญญาณซ้ำซ้อน
อินเตอร์เฟซการสื่อสาร:GE IS220YTURS1A มีอินเทอร์เฟซการสื่อสารอีเทอร์เน็ต ซึ่งช่วยให้สามารถสื่อสารกับส่วนประกอบอื่นๆ ในระบบควบคุม รวมถึงตัวควบคุมและอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร มีความสามารถในการส่งข้อมูลเทอร์ไบน์แบบเรียลไทม์และข้อมูลสถานะไปยังศูนย์ควบคุมทางออนไลน์ และรับคำสั่งควบคุมและพารามิเตอร์การกำหนดค่าจากศูนย์ควบคุม
การวินิจฉัยและการติดตามผล: GE IS220YTURS1A มาพร้อมกับความสามารถในการวินิจฉัยตัวเองและสามารถตรวจสอบสถานะความสมบูรณ์ของโมดูลและอุปกรณ์ที่เชื่อมต่อได้อย่างต่อเนื่อง สามารถตรวจจับข้อผิดพลาดได้ทันที เช่น การสูญเสียสัญญาณ ไฟฟ้าลัดวงจร แรงดันไฟฟ้าเกิน และรายงานข้อมูลข้อผิดพลาดไปยังระบบควบคุม เพื่ออำนวยความสะดวกในการแก้ไขปัญหาและบำรุงรักษาอย่างรวดเร็ว
การติดตั้ง
ความเข้ากันได้ของบอร์ดเทอร์มินัล :สามารถใช้งานร่วมกับบอร์ดเทอร์มินัลบางรุ่นในซีรีส์ Mark VIe (เช่น TTURS1C, TRPAS1A, TRPAS2A, TRPGS1B และบอร์ดเทอร์มินัล TRPGS2B) ตรวจสอบให้แน่ใจว่าได้เลือกและติดตั้งแผงขั้วต่อที่ถูกต้องก่อนการติดตั้ง
การติดตั้งทางกล:โมดูลถูกติดตั้งโดยอัตโนมัติบนแผงขั้วต่อโดยใช้สกรูหรือคลิปที่เหมาะสม ตรวจสอบให้แน่ใจว่าโมดูลยึดเข้ากับแผงขั้วต่ออย่างแน่นหนาเพื่อป้องกันการคลายหรือการสั่นสะเทือนระหว่างการทำงาน
การเชื่อมต่อพลังงานและสัญญาณ: เชื่อมต่อสายไฟเข้ากับช่องเสียบกำลังไฟเข้าของโมดูล ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าและขั้วถูกต้อง จากนั้นเชื่อมต่อสายสัญญาณอินพุตและเอาต์พุตเข้ากับขั้วต่อโมดูลตามแผนภาพการเดินสายไฟและคำแนะนำในการเชื่อมต่อจากคู่มือผลิตภัณฑ์
การเชื่อมต่ออีเธอร์เน็ต:เชื่อมต่อสายอีเธอร์เน็ตเข้ากับพอร์ตอีเธอร์เน็ตของโมดูลเพื่อให้สามารถสื่อสารกับระบบควบคุมได้ เพียงตรวจสอบให้แน่ใจว่าสายอีเธอร์เน็ตเชื่อมต่ออย่างดีและมีคุณภาพสัญญาณดี
ช่วงการสมัคร
เฉพาะการควบคุมกังหันลม:ห้องสมุดนี้มีข้อกำหนดทางกายภาพอินพุต/เอาท์พุตสำหรับฮาร์ดแวร์ควบคุมกังหันลม Mark VIe โดยเฉพาะ ใช้สำหรับควบคุมการทำงานของกังหัน เช่นการสตาร์ท การหยุด การควบคุมความเร็ว และการป้องกันข้อผิดพลาด
อุตสาหกรรมการผลิตไฟฟ้า:ในอุตสาหกรรมการผลิตไฟฟ้า GE IS220YTURS1A สามารถใช้ในระบบควบคุมกังหันประเภทอื่นๆ ได้ เช่น กังหันก๊าซและกังหันไอน้ำ เพื่อให้มั่นใจถึงการทำงานของกังหันที่ปลอดภัยและมีประสิทธิภาพ
ระบบอัตโนมัติทางอุตสาหกรรม: GE IS220YTURS1A ยังสามารถนำมาใช้ในระบบอัตโนมัติทางอุตสาหกรรมและระบบควบคุมกระบวนการบางระบบที่ต้องการการควบคุมอินพุต/เอาท์พุตความเร็วสูงและเชื่อถือได้ เช่น การควบคุมมอเตอร์ ปั๊ม และคอมเพรสเซอร์
การแก้ไขปัญหา
พาวเวอร์ซัพพลาย:หากไม่สามารถเปิดโมดูลได้หรือไฟแสดงสถานะอยู่ในสถานะผิดปกติ ให้ตรวจสอบว่าแรงดันไฟฟ้าและการเชื่อมต่อของแหล่งจ่ายไฟถูกต้องหรือไม่ ตรวจสอบว่าแรงดันไฟฟ้าอินพุตอยู่ภายในระดับที่ระบุ และเชื่อมต่อขั้วต่อสายไฟแล้ว
ปัญหาสัญญาณ:ตรวจสอบสายสัญญาณและการเชื่อมต่อเมื่อสัญญาณอินพุตและเอาต์พุตผิดปกติ ตรวจสอบว่าสายสัญญาณเชื่อมต่ออย่างดีและไม่มีการหยุดชะงักหรือไฟฟ้าลัดวงจร ตรวจสอบว่าระดับสัญญาณและรูปคลื่นอยู่ภายในขีดจำกัดที่อนุญาต
ปัญหาการสื่อสาร:หากโมดูลมีปัญหาในการสื่อสารกับส่วนควบคุม ให้ตรวจสอบสายอีเทอร์เน็ตและลิงก์ AconnectedEthernet ถูกต้องและสัญญาณดี ตรวจสอบว่าอินสแตนซ์มีการตั้งค่าเครือข่ายที่ถูกต้อง และหากเป็นไปได้ ให้ตรวจสอบที่อยู่ IP ของโมดูล
ความล้มเหลวของโมดูล:หากโมดูลทำงานไม่ถูกต้องหรือคุณเห็นข้อความแสดงข้อผิดพลาด ให้ลองรีบูต โมดูล
