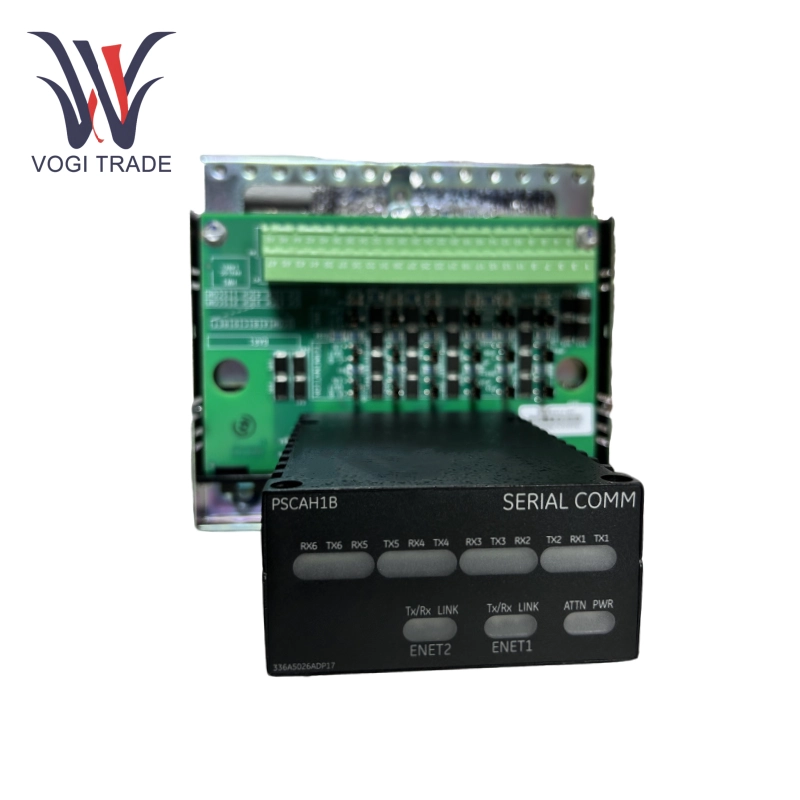

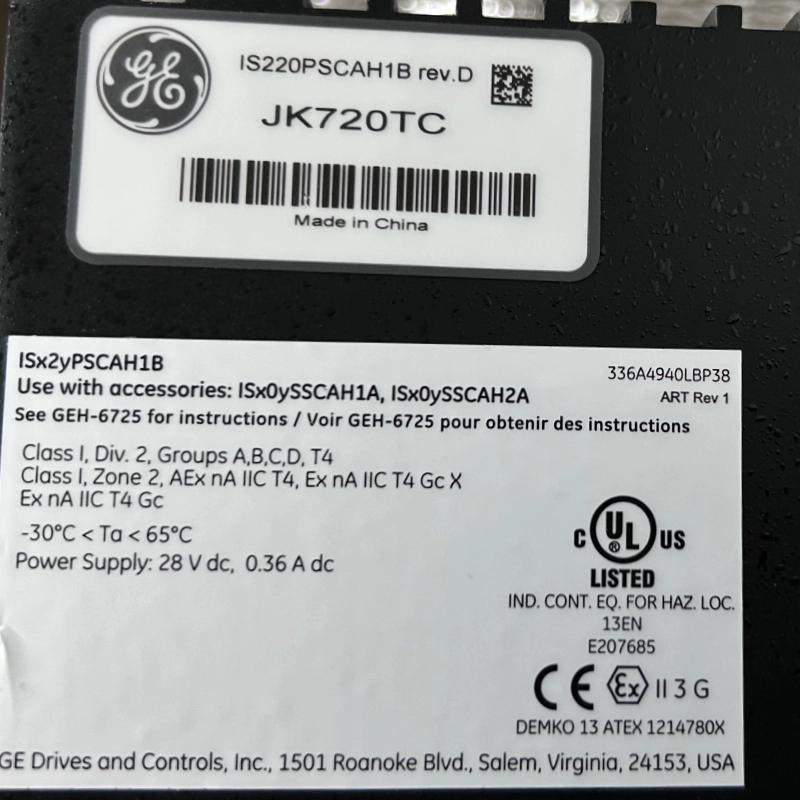

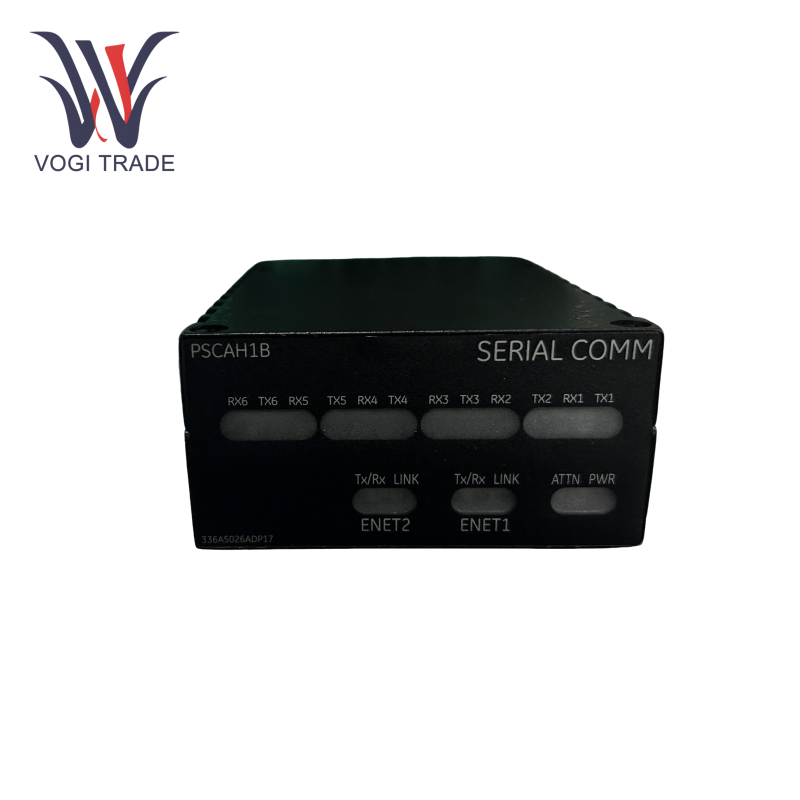

GE IS220PSCAH1B

พารามิเตอร์ทางเทคนิค

อินพุต/เอาต์พุตดิจิตอล: 16 จุดอินพุต + 16 จุดเอาต์พุต

การสื่อสารแบบอนุกรม: 6 ช่องสัญญาณตัวรับส่งสัญญาณที่กำหนดค่าได้อย่างอิสระรองรับ RS-232, RS-422/485 มาตรฐาน Half-Duplex

ความเร็วโปรเซสเซอร์: 0.1ms/คำสั่ง, ความจุโปรแกรม 32k ขั้นตอน, การจัดเก็บข้อมูล 16k คำ

เวลาสแกน: 5ms (200Hz)

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 24VDC, จัดอันดับปัจจุบัน 1.5A

อุณหภูมิการทำงาน: -20 ℃ถึง +60 ℃อุณหภูมิการจัดเก็บ -40 ℃ถึง +85 ℃ระดับการป้องกัน IP40

คุณสมบัติ

การสื่อสารแบบหลายโปรโตคอล: การส่งข้อมูลความเร็วสูงผ่านอีเธอร์เน็ตและอินเตอร์เฟสอนุกรมสนับสนุนการรวมเข้ากับระบบ PLC และ DCS

การประมวลผลสัญญาณ: ตัวแปลงอะนาล็อกเป็นดิจิตอล 16 บิตในตัว (ADC), แรงดันไฟฟ้าที่รองรับ (± 10V) และอินพุตสัญญาณปัจจุบัน (0-20MA) ด้วยความแม่นยำ 0.1% สเกลเต็ม 0.1%

ความซ้ำซ้อนและการวินิจฉัยตนเอง: การออกแบบซ้ำซ้อนของเครือข่ายคู่, เวลาสลับสแลฟหลัก≤50ms,

การตรวจสอบความผิดปกติของสัญญาณแบบเรียลไทม์ (เช่นการขาดการเชื่อมต่อเกินขีด จำกัด เกิน) การเรียกใช้สัญญาณเตือนหรือปิดใช้งานช่องความผิดพลาด

หลักการทำงาน

GE IS220PSCAH1B ถูกรวมเข้ากับชั้นวางควบคุม Mark Vie ผ่านตัวเชื่อมต่อ backplane หลังจากได้รับสัญญาณอุปกรณ์ฟิลด์จะถูกแปลงเป็นสัญญาณดิจิตอลโดยโปรเซสเซอร์ความเร็วสูงจากนั้นอัปโหลดไปยังระบบควบคุมผ่านอีเธอร์เน็ตหรืออินเทอร์เฟซอนุกรม นอกจากนี้ยังรองรับคำแนะนำการควบคุมเอาต์พุตแบบย้อนกลับเพื่อขับแอคทูเอเตอร์

ความเข้ากันได้และผลิตภัณฑ์สนับสนุน

โมดูลการขยายตัว:

IS220PDIAH1B (โมดูล I/O ดิจิตอล)

IS220PAICH1B (โมดูลอินพุต/เอาต์พุตแบบอะนาล็อก)

Software tools: ControlST (configuration and diagnosis), Predix (data analysis).

อุปกรณ์ของบุคคลที่สาม: สนับสนุน Siemens Simatic S7-1500, Schneider Modicon Plc และสื่อสารผ่าน Modbus TCP/IP

GE IS220PSCAH1B สามารถทำงานกับเครื่องมือตรวจสอบการสั่นสะเทือนของเนวาดาได้
