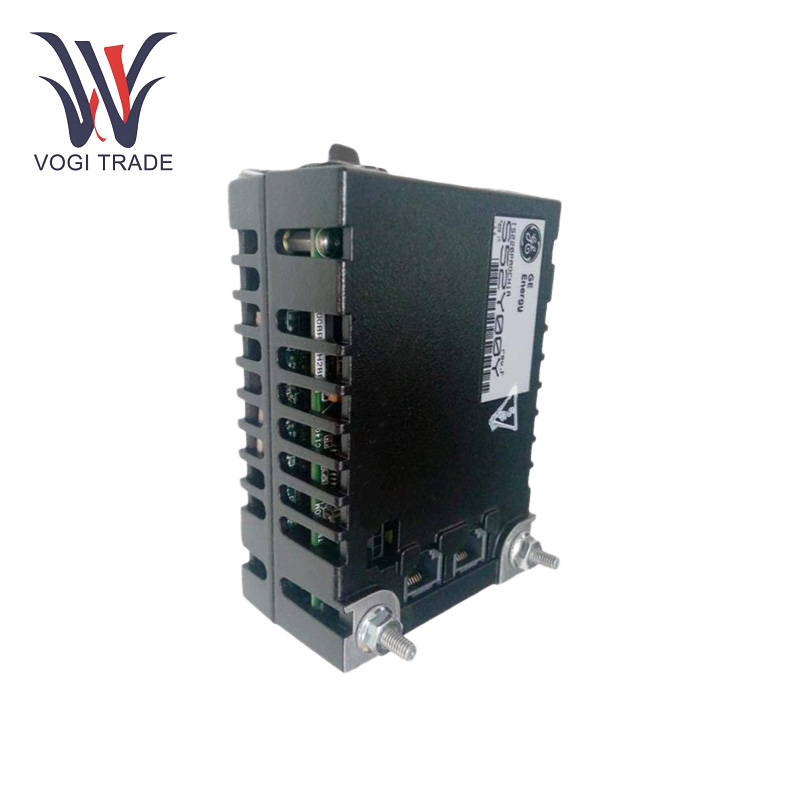

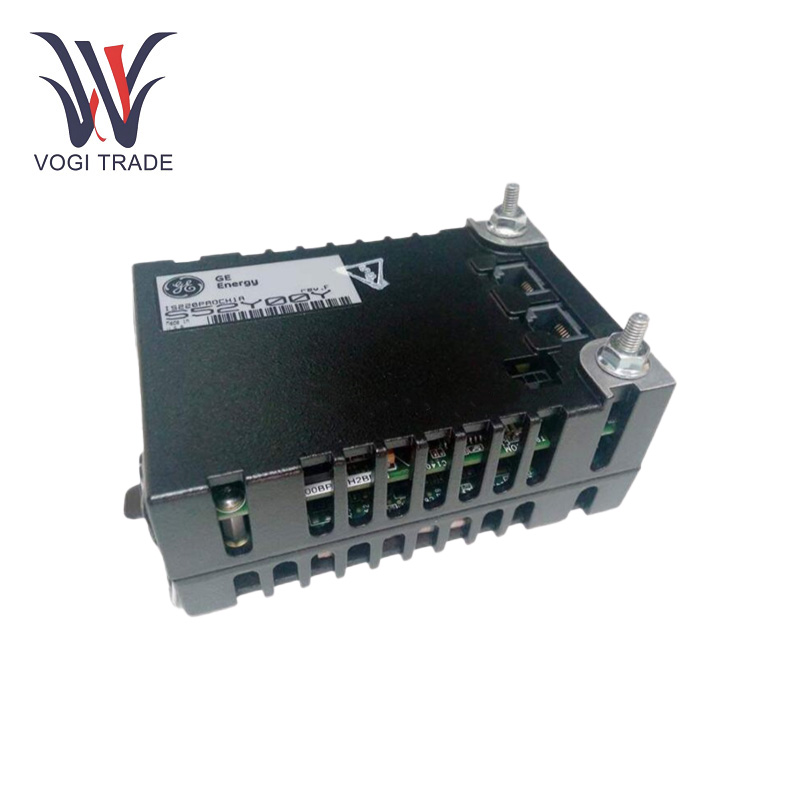

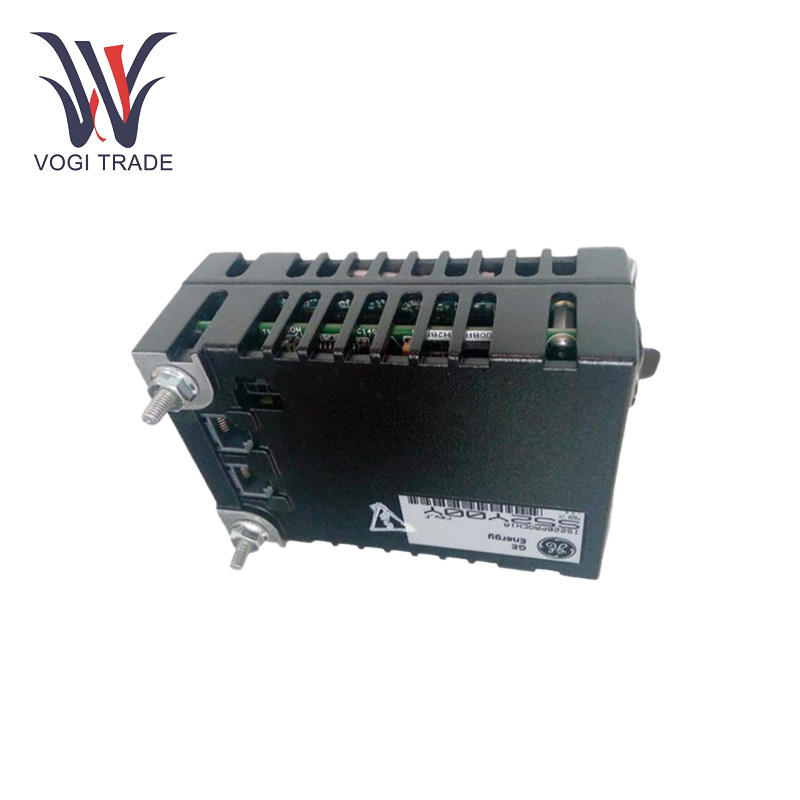

GE IS220PSCAH1A

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าที่กำหนด:24 VDC (กระแสตรง)

ช่วงแรงดันไฟฟ้าในการทำงาน:20 VDC ถึง 30 VDC

การใช้พลังงาน:  0.36 A ที่ 28 VDC

ประเภทอินพุต:อินเทอร์เฟซ IS220PSCAH1A กับอุปกรณ์การสื่อสารแบบอนุกรมผ่านช่องทางที่รองรับโปรโตคอล RS485, RS232 และ RS422

แรงดันไฟฟ้าอินพุต:โมดูลได้รับสัญญาณจากอุปกรณ์ภายนอกที่เชื่อมต่อที่ระดับแรงดันไฟฟ้าการสื่อสารแบบอนุกรมมาตรฐาน (เช่น 0V ถึง 5V สำหรับ RS232)

แรงดันเอาต์พุต:เข้ากันได้กับระดับแรงดันไฟฟ้ามาตรฐาน RS485, RS232 และ RS422 โดยมีช่วง 0V ถึง 5V สำหรับ RS232 และสัญญาณที่แตกต่างกันสำหรับ RS485/RS422

กระแสเอาต์พุต:โมดูลสามารถขับเคลื่อนอุปกรณ์ภายนอกพลังงานต่ำเช่นตัวบ่งชี้สถานะหรือรีเลย์

คุณสมบัติของผลิตภัณฑ์

การสื่อสารแบบอนุกรม:ระบบควบคุมและอุปกรณ์ภายนอกเช่นเซ็นเซอร์แอคทูเอเตอร์และระบบควบคุมอื่น ๆ สามารถสื่อสารได้อย่างน่าเชื่อถือผ่านการสื่อสารแบบอนุกรมที่สนับสนุนโดย GE IS220PSCAH1A

การตรวจสอบแบบเรียลไทม์:GE IS220PSCAH1A ช่วยให้สามารถตรวจสอบอุปกรณ์ที่เชื่อมต่อได้แบบเรียลไทม์ซึ่งช่วยให้สามารถดำเนินการได้ทันที

ความสามารถในการวินิจฉัยIES:โมดูลให้การวินิจฉัยเพื่อตรวจสอบสุขภาพของช่องทางการสื่อสารและอุปกรณ์ที่เชื่อมต่อและสิ่งนี้สามารถช่วยอำนวยความสะดวกในการบำรุงรักษาเชิงรุก

คะแนนการป้องกัน IP:GE IS220PSCAH1A เป็นผลิตภัณฑ์ที่ได้รับการจัดอันดับ IP20 ซึ่งหมายความว่ามันจะป้องกันของแข็งมากกว่า 12 มม. เท่านั้น (ไม่มีการป้องกันน้ำ) อย่างไรก็ตามยังควรติดตั้งในแผงควบคุมเพื่อให้ปลอดภัยจากปัจจัยด้านสิ่งแวดล้อม

การป้องกันกระแสเกิน:เพื่อปกป้องโมดูลและอุปกรณ์ที่เชื่อมต่อโมดูลรวมถึงการป้องกันกระแสเกิน

Sกระตุ้นการป้องกัน:คุณลักษณะของโมดูลการป้องกันไฟกระชากสำหรับการป้องกันแรงดันไฟฟ้าชั่วคราวที่เกิดขึ้นตามปกติของสภาพแวดล้อมอุตสาหกรรม

การแยกตัว:เสนอการแยกไฟฟ้าระหว่างอินพุตและวงจรเอาท์พุทเพิ่มความปลอดภัยและป้องกันปัญหาการวนรอบภาคพื้นดิน

หกช่องทางการสื่อสารอนุกรม:GE IS220PSCAH1A ใช้ช่องทางการสื่อสารแบบอนุกรมหกช่องที่สามารถกำหนดค่าเป็นรายบุคคลเพื่ออำนวยความสะดวกในการสื่อสารระหว่างอุปกรณ์ต่าง ๆ

มาตรฐานการสื่อสาร:เข้ากันได้กับมาตรฐาน RS485, RS232 และ RS422

ข้อมูลความเร็วสูง:การสนับสนุนการสื่อสารอนุกรมความเร็วสูงทำให้มั่นใจได้ว่าข้อมูลสามารถแลกเปลี่ยนได้อย่างรวดเร็วระหว่างระบบควบคุมและอุปกรณ์ที่เชื่อมต่อ

สารละลาย:โมดูลให้การส่งข้อมูลความละเอียดสูงที่จำเป็นสำหรับการควบคุมและการตรวจสอบที่แม่นยำ

การติดตั้ง

การติดตั้ง:ใช้ตู้หรือแผงควบคุมที่เหมาะสมเพื่อให้โมดูล GE IS220PSCAH1A ปลอดภัยจากปัจจัยด้านสิ่งแวดล้อมในสถานที่ดำเนินการ

การเชื่อมต่อไฟฟ้า:โมดูลนี้มีสายไปยังแหล่งจ่ายไฟ 24 VDC ให้ความสนใจกับขั้วและการป้องกันสิ่งแวดล้อมที่ปลอดภัย

ลิงก์อนุกรมใช้ช่องสัญญาณอนุกรมหกช่องเพื่อเชื่อมต่อกับอุปกรณ์ภายนอกที่มีมาตรฐานที่เหมาะสม (RS485, RS232 หรือ RS422)

กำหนด:ตั้งค่าพารามิเตอร์การกำหนดค่าบนโมดูลการสื่อสารและการตั้งค่าช่องตามข้อกำหนดของระบบ

การทดสอบ:หลังจากการติดตั้งให้ทำการทดสอบอย่างละเอียดเพื่อตรวจสอบการทำงานของโมดูลและการรวมเข้ากับระบบควบคุม

ช่วงแอปพลิเคชัน

ใช้เป็นหลัก:ในการใช้งานระบบอัตโนมัติอุตสาหกรรมเช่นระบบควบคุมกังหันก๊าซ มันสามารถใช้งานได้ตามมาตรฐานการสื่อสารอนุกรมและสนับสนุนหลายช่องทางทำให้เหมาะสำหรับระบบควบคุมที่ซับซ้อนซึ่งต้องการวิธีการสื่อสารที่เชื่อถือได้และปรับตัวได้

การแก้ไขปัญหา

ไฟ LED วินิจฉัย:ไฟ LED การวินิจฉัยของโมดูลระบุปัญหาตรวจสอบเพื่อดูว่าไฟ LED ใด ๆ ที่มีความผิดปกตินั้นสว่างหรือไม่

ตรวจสอบบันทึกระบบ:ค้นหาข้อความแสดงข้อผิดพลาดหรือคำเตือนที่เกี่ยวข้องกับโมดูลในบันทึกระบบ

การเชื่อมต่อ:ตรวจสอบการเชื่อมต่อไฟฟ้าและอนุกรมทั้งหมด
