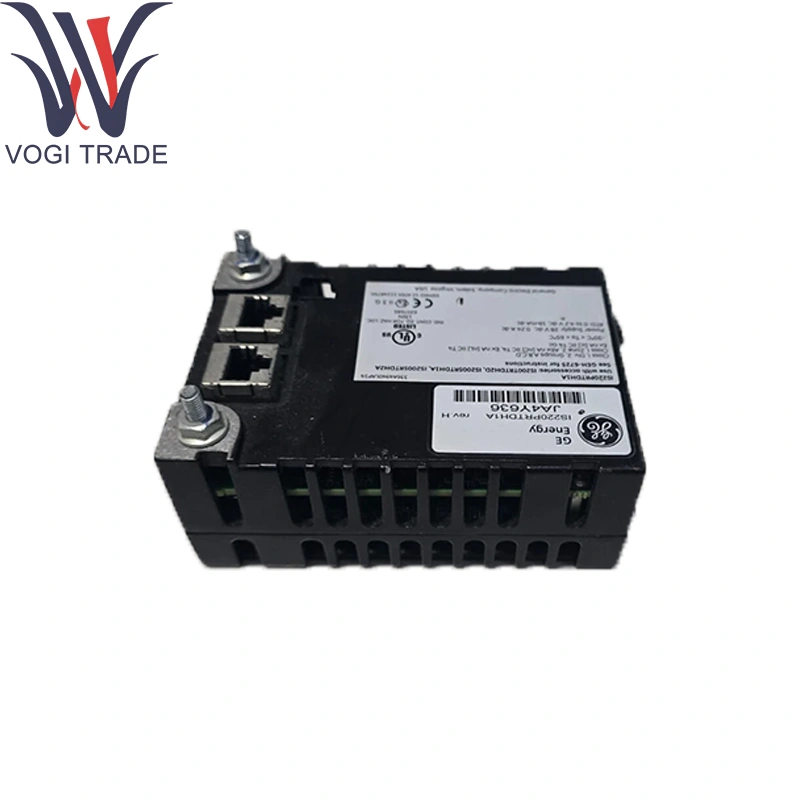

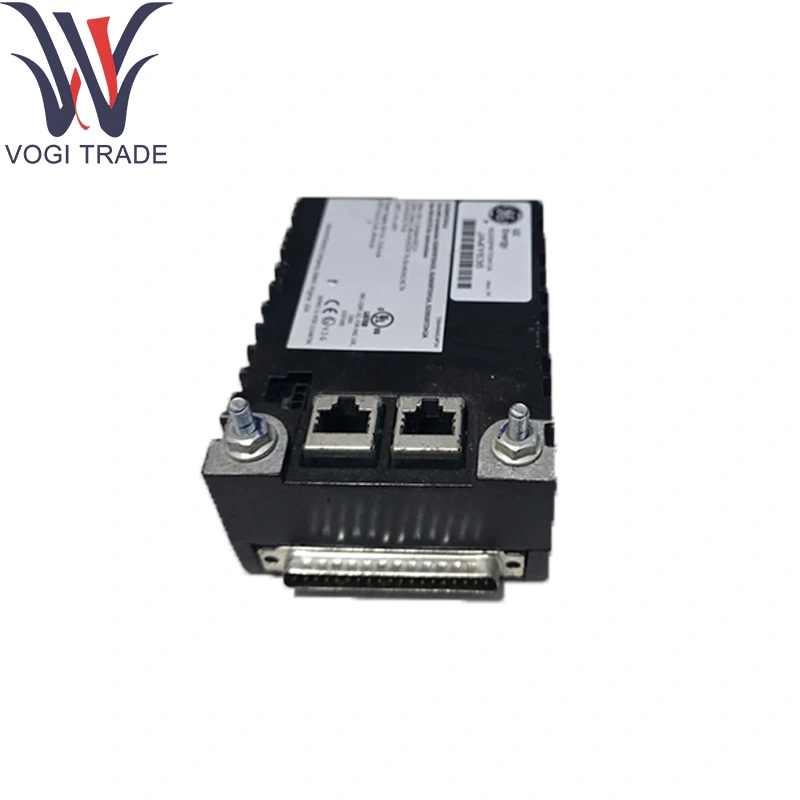

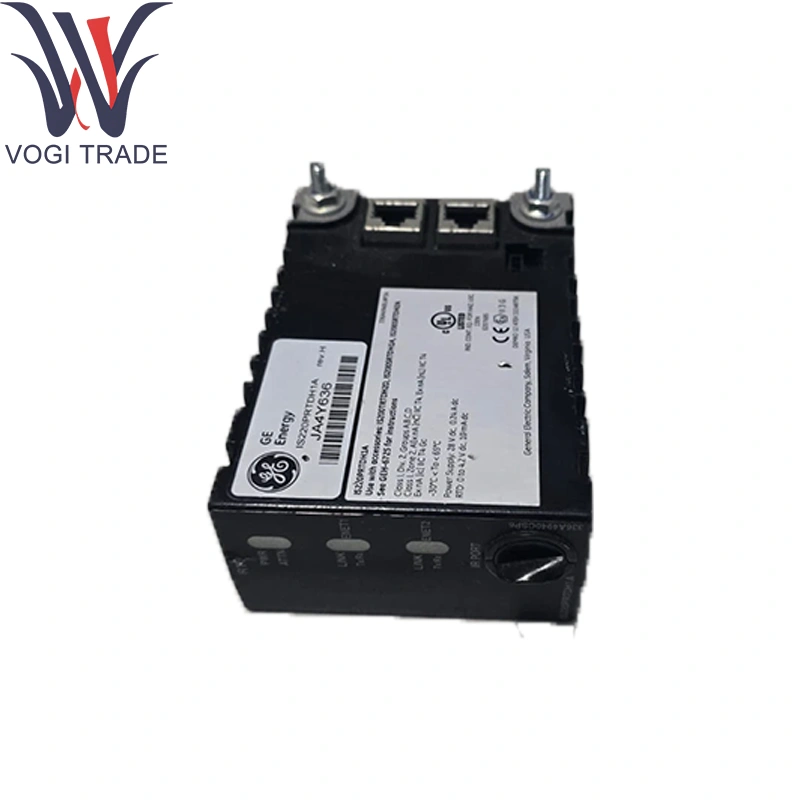

แบรนด์: GEคำอธิบาย: IS220PRTDH1Aเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 19ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS220PRTDH1A โมดูลอินพุตอุปกรณ์ความต้านทานความต้านทานที่ออกแบบมาสำหรับการวัดอุณหภูมิที่แม่นยำในการควบคุมก๊าซ -Turbine และการตรวจสอบ
| ผลิต |
GE |
| หมายเลขรุ่น |
IS220PRTDH1A |
| หมายเลขสั่งซื้อ |
IS220PRTDH1A |
| แคตตาล็อก |
ทำเครื่องหมายชีวิต |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
7326909000 |
| มิติ |
178 × 330 × 160 มม. |
| น้ำหนัก |
0.35 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
แชนเนล: 8 อินพุต RTD ที่แยกได้
ประเภทเซ็นเซอร์ที่รองรับ: PT100 (IEC-751); PT1000 เป็นตัวเลือก
การกำหนดค่าการเดินสาย: การเชื่อมต่อการเชื่อมต่อ 2-, 3- หรือ 4 สายที่เลือกได้ต่อช่องสัญญาณ
ช่วงการวัด: –200 ° C ถึง +850 ° C
ความแม่นยำ: ± 0.1 ° C (ที่ 0 ° C) ถึง± 0.2 ° C (เต็มสเกล)
ความละเอียด: 0.01 ° C
อัตราการสุ่มตัวอย่าง: 10Samples/วินาทีต่อช่อง
การชดเชยความเย็นทางแยก: การชดเชยภายในช่องทาง
การกรอง: Debounce/ตัวกรอง 4ms ฮาร์ดแวร์/ตัวกรอง
การแยก: การเสริมช่องไปยังช่องทางและช่องทางไปยังพื้นดิน
การป้องกันอินพุต: แคลมป์แรงดันไฟฟ้าเกินถึง± 35V; การป้องกันการย้อนกลับ
ตัวเชื่อมต่อ: ส่วนหัว PCB มุมขวาสำหรับบล็อกเทอร์มินัลที่สามารถทำได้ 52 ตำแหน่ง
GE IS220PRTDH1A การจัดอันดับสิ่งแวดล้อม:
อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C
อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C
ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ
ฟังก์ชั่นผลิตภัณฑ์
GE IS220PRTDH1A โมดูลอินพุตอุปกรณ์ความต้านทานความต้านทาน, เชิงเส้นและสัญญาณเซ็นเซอร์ RTD ดิจิทัลเป็นดิจิทัลให้ความคิดเห็นอุณหภูมิที่มีความแม่นยำสูงเหนือบัส IONET Ethernet ไปยัง Markvie CPU ทำให้มั่นใจได้ว่าข้อมูลอุณหภูมิที่รวดเร็วและเชื่อถือได้สำหรับลูปควบคุมการเชื่อมต่อความปลอดภัยและแนวโน้มโดยไม่ต้องกำหนดค่าระดับผู้ใช้
โมดูลสนับสนุนหลัก
I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/Carrier
โมดูลคอนโทรลเลอร์: Markvie CPU (เช่น IS200TPROH1C)
บอร์ด I/O เสริม:
อินพุตแบบอะนาล็อก (การเผาไหม้, ความดัน, แรงดันไฟฟ้า)
อินพุตที่ไม่ต่อเนื่องและเอาต์พุตรีเลย์
แพ็ค I/O ความปลอดภัยที่สำคัญ
ส่วนประกอบส่วนขยาย
บล็อกเทอร์มินัลที่สามารถทำได้: บล็อกสกรูหนอนคีย์คีย์เพื่อป้องกันการแทรกซึมผิดพลาด
ชุด DIN-RAIL & Panel-Mount: คลิปอะแดปเตอร์และวงเล็บมุมสำหรับราง 35 มม. หรือการติดตั้งแผง
อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI
อะไหล่อะไหล่: การเปลี่ยนบล็อกเทอร์มินัล RTD และชุดหัว PCB
การสนับสนุนซอฟต์แวร์
การกำหนดค่าและการสอบเทียบ:
ประเภทเซ็นเซอร์และวิธีการเดินสายผ่านเทมเพลต Gecontrolst ™/toolboxst ™
ตัวช่วยสร้างการสอบเทียบแบบออนไลน์สำหรับการชดเชยและรับการปรับเปลี่ยน
การวินิจฉัยและการตรวจสอบ:
รายงานสุขภาพช่องทางเรียลไทม์และการตรวจจับวงจรเปิดในแท็ก HMI และ OPC
การทดสอบตัวเองเกี่ยวกับการเปิดเครื่องด้วยธงการวินิจฉัยที่มีอยู่สำหรับการวินิจฉัยคอนโทรลเลอร์
การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของซอฟต์แวร์ระบบ Markvie; ใช้ผ่าน Toolboxst ™
เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE Markvie/Vies I/O และคู่มืออ้างอิงโมดูลอินพุต RTD
