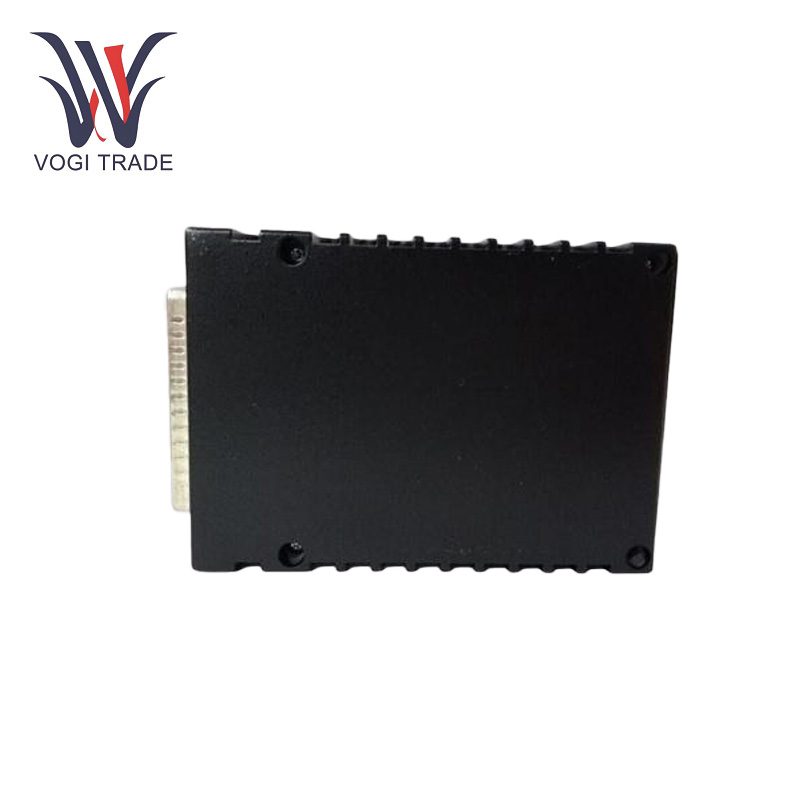

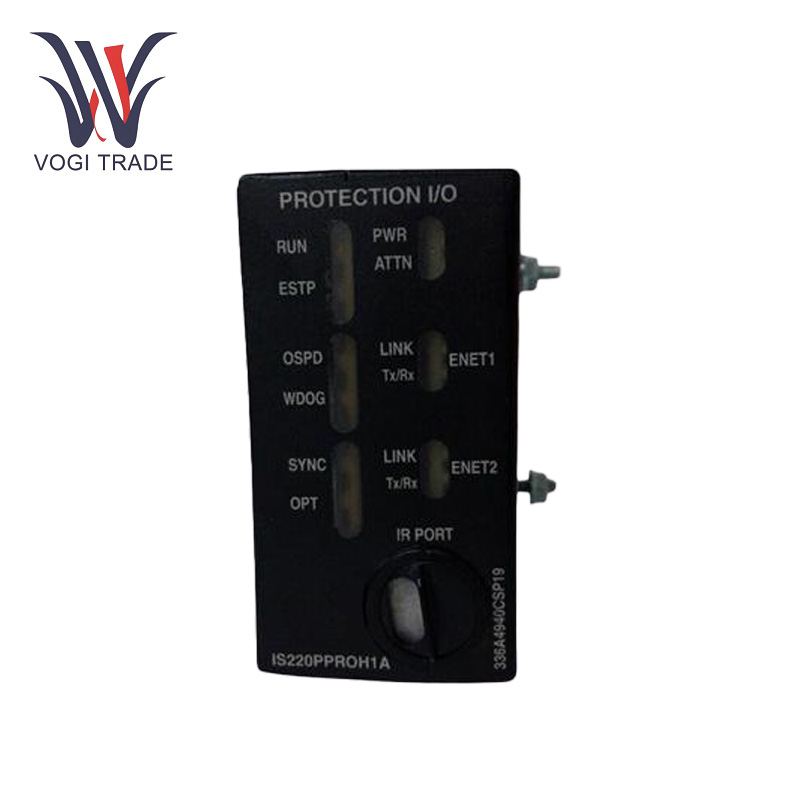

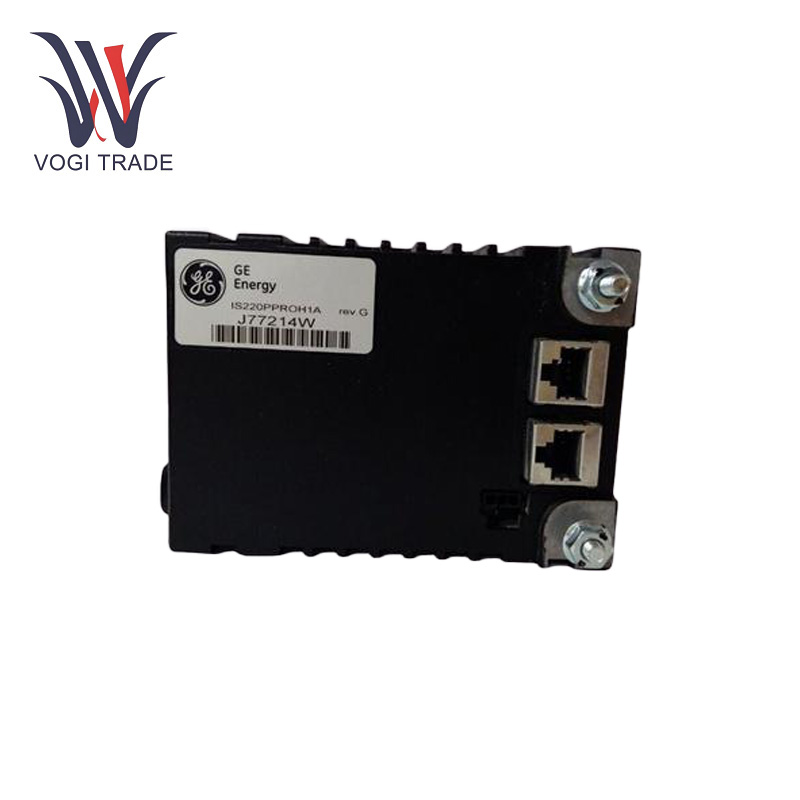

GE IS220PPROH1A

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าที่กำหนด:24 VDC (กระแสตรง)

ช่วงแรงดันไฟฟ้าในการทำงาน:20 VDC ถึง 30 VDC

การใช้พลังงาน: 5W ขึ้นอยู่กับการกำหนดค่าและอุปกรณ์ที่เชื่อมต่อ

ช่วงแรงดันไฟฟ้าอินพุต:สัญญาณดิจิตอล 0 ถึง 24 VDC

ประเภทเอาต์พุต:IS220PPROH1A มีช่องสัญญาณดิจิตอลซึ่งโดยทั่วไปจะใช้ในการควบคุมแอคทูเอเตอร์รีเลย์หรือสัญญาณเตือนที่อยู่บนเงื่อนไขของกังหัน

แรงดันเอาต์พุต:เอาต์พุตดิจิตอลได้รับการออกแบบสำหรับการดำเนินการ 0 ถึง 24 VDC

กระแสเอาต์พุต:โมดูลสามารถขับเคลื่อนอุปกรณ์ภายนอกด้วย 24 VDC และสามารถจัดการโหลดขนาดเล็กได้

โหลดเอาต์พุต:โมดูลสามารถจัดการเอาต์พุตโหลดได้สูงสุด 500 โอห์มเหมาะสำหรับอุปกรณ์ที่ใช้พลังงานต่ำเช่นรีเลย์

คุณสมบัติของผลิตภัณฑ์

การคุ้มครองที่เป็นอิสระมากเกินไป:GE IS220PPROH1A มีช่องทางแยกต่างหากที่ติดตามความเร็วของกังหันทำให้เกิดปฏิกิริยาตอบสนองทันทีหากเกิดขึ้นมากเกินไป

ฟังก์ชั่น Watchdog:GE IS220PPROH1A ทำหน้าที่เป็นสุนัขเฝ้าบ้านสำหรับระบบควบคุมหลักซึ่งให้ความปลอดภัยและความน่าเชื่อถืออีกระดับหนึ่งในการดำเนินงานของกังหัน

การตรวจสอบ:โมดูลช่วยให้การตรวจสอบและควบคุมอุปกรณ์แบบเรียลไทม์โดยการรวบรวมและประมวลผลข้อมูลจากเซ็นเซอร์ต่างๆ

การจัดอันดับการป้องกันทางเข้า (IP):IP20 จำเป็นต้องใส่เข้าไปในตู้ที่เหมาะสมหรือแผงควบคุมเพื่อป้องกันจากสภาพแวดล้อม

การป้องกันวงจร:GE IS220PPROH1A ปกป้องอุปกรณ์อินพุตและเอาต์พุตที่ละเอียดอ่อนจากกระแสไฟฟ้าหรือแรงดันไฟฟ้าที่มากเกินไปซึ่งอาจทำให้เกิดความเสียหาย

การป้องกันแรงดันไฟฟ้าเกิน:สภาพแวดล้อมทางอุตสาหกรรมมีแรงดันไฟฟ้าชั่วคราวซึ่งโมดูลสามารถทนได้เนื่องจากการป้องกันแรงดันไฟฟ้ามากเกินไป

การป้องกันกระแสเกิน:การป้องกันกระแสเกินถูกรวมไว้เพื่อปกป้องทั้งโมดูลและสิ่งที่แนบมาของอุปกรณ์ที่เชื่อมต่อจากความเสียหายที่อาจเกิดขึ้นเนื่องจากเงื่อนไขกระแสเกิน

อินเตอร์เฟส / โปรโตคอล:GE IS220PPROH1A ใช้โปรโตคอลการสื่อสารโหลด/IP ทำให้สามารถทำงานได้อย่างราบรื่นกับอุปกรณ์อื่น ๆ ในระบบควบคุม Mark Vie

การสื่อสารรถบัส:เปิดใช้งานการถ่ายโอนข้อมูลแบบเรียลไทม์และการสื่อสารกับโปรเซสเซอร์กลางของระบบควบคุมและโมดูลอื่น ๆ ในเครือข่าย

ความต้านทานการสั่นสะเทือน:การสั่นสะเทือนสูงถึง 1 กรัมยั่งยืนปรับให้เข้ากับสภาพแวดล้อมอุตสาหกรรมที่สั่นสะเทือนปานกลาง

ปณิธาน:อินพุตและเอาต์พุตพัลส์ที่มีความแม่นยำสูงสำหรับการควบคุมและตรวจสอบสภาพกังหันที่แม่นยำ

การติดตั้ง

การติดตั้ง:วางโมดูลไว้ในตู้หรือแผงควบคุมที่เหมาะสมซึ่งตรงตามข้อกำหนดด้านสิ่งแวดล้อมของสถานที่ทำงาน

การเชื่อมต่อ:GE IS220PPROH1A เกี่ยวข้องกับการเชื่อมต่อโมดูลกับอุปกรณ์สนามที่เกี่ยวข้องของกังหันการเดินสายทั้งหมดควรทำตามข้อกำหนด

การทดสอบ:เมื่อติดตั้งแล้วการทดสอบจะดำเนินการเพื่อให้แน่ใจว่าการทำงานของโมดูลและเพื่อตรวจสอบว่ามันรวมเข้ากับระบบควบคุมหรือไม่

ช่วงแอปพลิเคชัน

ใช้แล้ว:ส่วนใหญ่เป็นก๊าซ, ไอน้ำและระบบควบคุมกังหันลมและระบบการจัดการโดยเฉพาะอย่างยิ่งในด้านความปลอดภัยยังคงมีการใช้งานควรมีความน่าเชื่อถือสูง GE IS220PPROH1A ทำงานได้ดีในการผลิตพลังงานน้ำมันและก๊าซและการผลิต

การแก้ไขปัญหา:

การวินิจฉัยLEDS:ดูไฟ LED การวินิจฉัยบนโมดูลสำหรับการบ่งชี้ความผิดพลาดหรือข้อผิดพลาด

ตรวจสอบบันทึกระบบ:ตรวจสอบบันทึกระบบสำหรับข้อความแสดงข้อผิดพลาดหรือคำเตือนใด ๆ ที่เกี่ยวข้องกับโมดูล

การเชื่อมต่อ:ตรวจสอบการเดินสายทั้งหมดเพื่อให้แน่ใจว่าเชื่อมต่ออย่างถูกต้องและปลอดภัย
