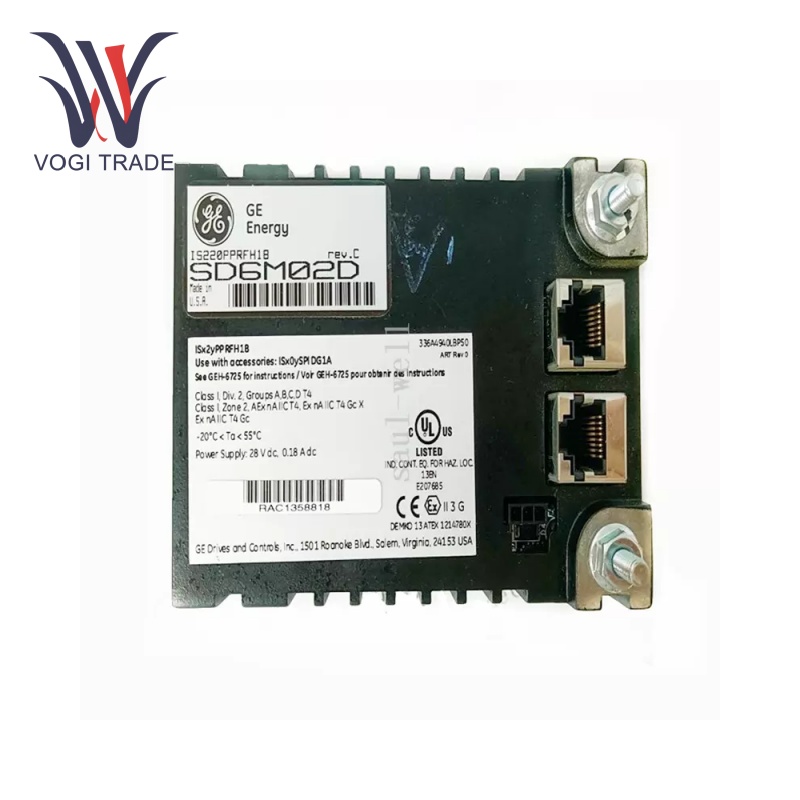

ยี่ห้อ: GEคำอธิบาย: โมดูลอินพุต/เอาท์พุตสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 3เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IS220PPRFH1B เป็นโมดูลของระบบควบคุมแบบกระจาย (DCS) GE Mark VIe ที่ออกแบบมาเพื่อการสื่อสารที่ราบรื่น การเก็บข้อมูล และการตรวจสอบแบบเรียลไทม์ในสภาพแวดล้อมอุตสาหกรรม ฟังก์ชันหลัก ได้แก่ การประมวลผลสัญญาณ การวินิจฉัย การควบคุมแบบเรียลไทม์ และการตรวจจับข้อผิดพลาด
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS220PPRFH1B |
| หมายเลขการสั่งซื้อ |
IS220PPRFH1B |
| แคตตาล็อก |
มาร์ค วี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
11ซม.x 6.7ซม.x 5ซม |
| มิติการบรรจุ |
13ซม.x9ซม.x7ซม |
| น้ำหนัก |
0.8กก |
พารามิเตอร์การทำงาน
จัดอันดับ แรงดันการจ่าย:24 โวลต์กระแสตรง
แรงดันไฟฟ้าขณะทำงานดังขึ้นอี:18 โวลต์ถึง 32 โวลต์กระแสตรง
การดำเนินงานปัจจุบัน:~0.5 A ที่ 24 V DC
แรงดันไฟฟ้า: ต่ำ:0 V / สูง: 24 V DC
ความต้านทานอินพุต:4.7 กิโลโอห์ม
อินพุตสถานะปิด ปัจจุบัน:3 มิลลิแอมป์ (24 โวลต์กระแสตรง)
แรงดันไฟฟ้า:24 V DC เมื่อทำงาน
เอาท์พุทกระแสสลับ:500 mA (สูงสุดต่อเอาต์พุต)
แรงดันขาออกสูงสุด:30 โวลต์กระแสตรง
อัตราข้อมูล:100 Mbps
ขั้วต่อ ประเภท:การสื่อสารของ Profinet ต้องใช้ตัวเชื่อมต่ออีเทอร์เน็ต RJ45
การป้องกันทางเข้า: IP20
การป้องกันการลัดวงจร:สร้างขึ้นในเพื่อป้องกันเอาต์พุตจากข้อผิดพลาด
การป้องกันแรงดันไฟฟ้าเกิน:ระบบความปลอดภัยเพื่อปกป้องโมดูลจากแรงดันไฟกระชาก
คุณสมบัติผลิตภัณฑ์
การสื่อสารสัญญาณ:ช่วยให้สามารถถ่ายโอนข้อมูลระหว่าง Bridge Personality Interface และระบบขับเคลื่อน
สัญญาณไดรฟ์เกต:GE IS220PPRFH1B ส่งคำสั่งเพื่อเปิดและปิด IGBT เพื่อควบคุมพลังงานในไดรฟ์ AC
การตรวจจับข้อผิดพลาด:ตรวจสอบสัญญาณความผิดปกติของการสับเปลี่ยนและการตอบสนองไปยังระบบควบคุมเพื่อความปลอดภัยและการวินิจฉัย
การตรวจจับเฟส:ติดตามสัญญาณกระแสเฟส A, B และ C ประมวลผล และให้การทำงานที่แม่นยำของกังหัน
การจัดเก็บและการระบุข้อมูล:ใช้อุปกรณ์หน่วยความจำ 1024 บิตเพื่อจัดเก็บ ID บอร์ดและข้อมูลการแก้ไขเพื่อการวินิจฉัยและการบำรุงรักษา
ฟังก์ชั่นเกตเวย์:GE IS220PPRFH1B เป็น PROFIBUS DPv0, คลาส 1 มาสเตอร์, แมปคอนโทรลเลอร์ Mark VIe บนอีเทอร์เน็ต I/O กับ I/O จากอุปกรณ์ทาส PROFIBUS ช่วยให้คอนโทรลเลอร์สามารถสื่อสารและประมวลผลข้อมูลจากอุปกรณ์ทาส PROFIBUS
Rซ้ำซ้อน สนับสนุน:แพ็ก I/O เดี่ยวที่ไม่มีส่วนซ้ำซ้อน (การเชื่อมต่ออีเทอร์เน็ต I/O หนึ่งรายการ), แพ็ก I/O เดี่ยวพร้อมการเชื่อมต่ออีเทอร์เน็ตสองตัวต่อ I/O, การเชื่อมต่ออีเทอร์เน็ตสำรองแบบ hot-backup (สองพอร์ต)
กำลังประมวลผลรายการ:จัดการการไหลของข้อมูลสองประเภทระหว่าง PPRF และคอนโทรลเลอร์: I/O แบบคงที่และ PROFIBUS I/O I/O แบบคงที่ประกอบด้วยอินพุตและเอาต์พุตที่ใช้ร่วมกัน ในขณะที่ PROFIBUS I/O ได้รับการกำหนดค่าตามการกำหนดค่าฮาร์ดแวร์ที่แอปพลิเคชันมอบให้
ติดตั้งแล้วบน
ติด:นอกจากนี้ ID อิเล็กทรอนิกส์ยังสามารถใช้ได้ผ่านทางบอร์ดเทอร์มินัลเกตเวย์หลัก PROFIBUS (SPI DG 1A) ซึ่งโดยปกติแล้วจะติดตั้ง PPRF
การเชื่อมต่อ:การเชื่อมต่อ PROFIBUS เชื่อมต่อที่ขั้วต่อเต้ารับ D-sub DE-9 ที่ด้านข้างของ PPRF สำหรับการเชื่อมต่อนั้น ทั้งหมดควรมีความปลอดภัยและเชื่อมต่อตามความต้องการของระบบด้วย
ช่วงการสมัคร
การผลิตไฟฟ้า:ในโรงไฟฟ้า GE IS220PPRFH1B มีบทบาทสำคัญในการเชื่อมต่อกับระบบควบคุมต่างๆ เพื่อตรวจสอบและควบคุมการผลิตไฟฟ้า การทำงานของกังหัน และการประสานโครงข่ายไฟฟ้าให้ตรงกัน ดังนั้นจึงรับประกันการตรวจสอบอย่างต่อเนื่องของพารามิเตอร์ เช่น อุณหภูมิ ความดัน และการไหล ซึ่งถูกส่งไปยังระบบควบคุมส่วนกลางเพื่อดำเนินการแก้ไข
น้ำมันและก๊าซ:GE IS220PPRFH1B มักใช้ในภาคน้ำมันและก๊าซเพื่อตรวจสอบความสมบูรณ์ของท่อส่ง กิจกรรมการขุดเจาะ และกระบวนการในโรงกลั่น โดยให้ข้อมูลแบบเรียลไทม์เพื่อเพิ่มประสิทธิภาพการผลิตและป้องกันปัญหาก่อนที่จะกลายเป็นการหยุดทำงานที่มีราคาแพงหรืออันตรายด้านความปลอดภัย
เคมีภัณฑ์และปิโตรเคมี:ในอุตสาหกรรมเคมี GE IS220PPRFH1B บังคับใช้พารามิเตอร์การทำงานที่ปลอดภัยและเหมาะสมที่สุดบนเครื่องปฏิกรณ์ เครื่องแยก และกระบวนการปริมาณงานทางเคมีอื่นๆ
