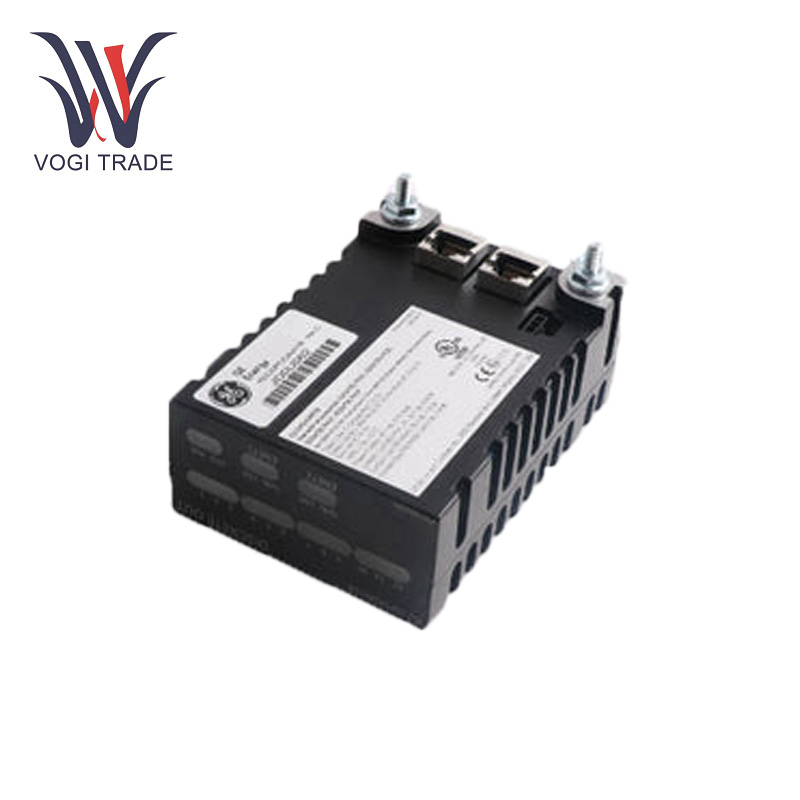

ge is220pprah1a

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าที่กำหนด:24 VDC (กระแสตรง)

ช่วงแรงดันไฟฟ้าในการทำงาน:20 VDC ถึง 30 VDC

การใช้พลังงาน:ประมาณ 5W ซึ่งอาจแตกต่างกันไปขึ้นอยู่กับการกำหนดค่าและโหลดที่เชื่อมต่อกับโมดูล

อินพุตพัลส์:โมดูลรองรับอินพุตพัลส์ความเร็วสูงที่ใช้สำหรับการนับการวัดการไหลและกระบวนการขึ้นอยู่กับเวลาอื่น ๆ มันสามารถจัดการความถี่อินพุตได้ถึงหลาย kHz ขึ้นอยู่กับแอปพลิเคชันและการกำหนดค่าเฉพาะ

Digital I/O:นอกเหนือจากอินพุตพัลส์โมดูลยังจัดการสัญญาณเอาต์พุตดิจิตอลซึ่งโดยทั่วไปจะใช้ในการควบคุมอุปกรณ์ภายนอกเช่นรีเลย์แอคชูเอเตอร์และสัญญาณเตือนภัย

ช่วงแรงดันไฟฟ้าอินพุต:โมดูลยอมรับแรงดันไฟฟ้าอินพุตดิจิตอลในช่วง 0 ถึง 24 VDC ทำให้เข้ากันได้กับเซ็นเซอร์และสวิตช์อุตสาหกรรมส่วนใหญ่

ประเภทเอาต์พุต:โดยทั่วไปแล้วเอาต์พุตดิจิตอลจะเป็นหน้าสัมผัสแห้งที่สามารถสลับสัญญาณ 24V ทำให้โมดูลมีความหลากหลายสำหรับการควบคุมอุปกรณ์ภายนอก

คุณสมบัติของผลิตภัณฑ์

อินเตอร์เฟสอินพุต/เอาต์พุตCES:โมดูล GE IS220PPRAH1A เป็นโมดูลอินพุต/เอาต์พุตพัลส์ที่ออกแบบมาเพื่อประมวลผลสัญญาณความเร็วสูงที่สำคัญ รองรับสัญญาณ I/O ดิจิตอลที่หลากหลายและสามารถจัดการแอปพลิเคชันที่การวัดชีพจรที่แม่นยำนั้นสำคัญมาก

การประมวลผลสัญญาณ:ปรับให้เหมาะสมสำหรับแอปพลิเคชัน

การแยกสัญญาณ: การแยกไฟฟ้าในตัวของช่องสัญญาณอินพุตและเอาต์พุตเพื่อป้องกันโมดูลและส่วนที่เหลือของส่วนประกอบของระบบ

การวินิจฉัย inbuilt:LED การวินิจฉัยแบบบูรณาการพร้อมกับการตรวจจับความผิดพลาดให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับสุขภาพของโมดูลด้วย GE IS220PPRAH1A

การจัดอันดับการป้องกันทางเข้า (IP):GE IS220PPRAH1A ได้รับการจัดอันดับที่ IP20 ซึ่งหมายความว่าได้รับการปกป้องจากการเข้าของวัตถุที่เป็นของแข็งที่มีขนาดใหญ่กว่า 12 มม. แต่ไม่ได้รับการป้องกันจากน้ำหรือการเข้าของเหลว นอกจากนี้ต้องติดตั้งโมดูลภายในตู้ควบคุมหรือสิ่งที่แนบมาเพื่อป้องกันฝุ่นและความชื้น

การป้องกันแรงดันไฟฟ้าเกิน:คุณสมบัติการป้องกันไฟกระชากที่ไม่ได้รับการออกแบบมาเพื่อปกป้องโมดูลจากแรงดันไฟฟ้าเกินชั่วคราวที่พบได้ทั่วไปในการตั้งค่าอุตสาหกรรม

การป้องกันลัดวงจร:โมดูลมาพร้อมกับการป้องกันการลัดวงจรซึ่งปกป้องโมดูลหรืออุปกรณ์ที่เชื่อมต่อกับมันจากความเสียหายในกรณีของความผิดพลาดในการเดินสายหรือการโอเวอร์โหลด

Modbus:โมดูลนี้ยังรองรับโปรโตคอลทั่วไปบางอย่าง (เช่น Ethernet/IP, Modbus) ซึ่งทำให้ง่ายต่อการกำหนดค่าและสื่อสารกับอุปกรณ์อื่น ๆ

การติดตั้ง

การติดตั้งชั้นวางหรือแผง:มันมักจะใช้ในชั้นวางหรือแผงขนาด 19 นิ้วเนื่องจากมีการติดตั้งที่ได้รับการป้องกันและง่ายดายในตู้ควบคุม

การเชื่อมต่อพลังงานทั้งหมดผ่านเทอร์มินัลอินพุตของ GE IS220PPRAH1A และแหล่งพลังงาน 24 VDC ติดอยู่กับเทอร์มินัลเหล่านี้ ยิ่งไปกว่านั้นแหล่งจ่ายไฟจะต้องมีเสถียรภาพและอยู่ในช่วงที่แนะนำ 20-30 VDC

อินพุตพัลส์:เชื่อมต่อเอาต์พุตของอุปกรณ์ฟิลด์ที่เกี่ยวข้องซึ่งสร้างสัญญาณชีพจรเช่นเครื่องวัดการไหลและเครื่องวัดระยะทางไปยังขั้วอินพุตที่สอดคล้องกันของโมดูลอินพุต

เอาต์พุตดิจิตอล:เหล่านี้เป็นขั้วเอาต์พุตดิจิตอลที่สามารถเชื่อมต่อกับรีเลย์แอคทูเอเตอร์หรือสัญญาณเตือนที่ต้องขับเคลื่อนด้วยพัลส์หรือเอาต์พุตดิจิตอล

ขอบเขตแอปพลิเคชัน

การผลิตพลังงาน:ใช้ในการตรวจสอบและควบคุมสัญญาณชีพจรความเร็วสูงจากอุปกรณ์เช่นเซ็นเซอร์ความเร็วกังหัน, เครื่องวัดการไหลของเครื่องกำเนิดไฟฟ้าและทรานสดิวเซอร์แรงดันน้ำมัน

น้ำมันและก๊าซ:โมดูลทั่วไปใช้กันอย่างแพร่หลายในการตรวจสอบและควบคุมกระบวนการใด ๆ ซึ่งรวมถึงการวัดการไหลการตรวจจับความเร็วหรืออินพุตพัลส์จากเครื่องมือเช่นเครื่องวัดกระแส, แอคทูเอเตอร์วาล์วและเซ็นเซอร์ความเร็ว

การผลิตอัตโนมัติ:GE IS220PPRAH1A เหมาะสำหรับสัญญาณชีพจรจากเครื่องความเร็วสูงในสายการผลิตอัตโนมัติสายพานลำเลียงและระบบบรรจุภัณฑ์

พลังงานหมุนเวียน:มันสามารถใช้ในฟาร์มกังหันลมและโรงไฟฟ้าพลังงานแสงอาทิตย์เพื่อตรวจสอบและควบคุมอุปกรณ์เช่นใบพัดกังหันลมเซ็นเซอร์ตำแหน่งและอุปกรณ์ติดตามและอื่น ๆ

การแก้ไขปัญหา

ตรวจสอบแหล่งจ่ายไฟ:ตรวจสอบให้แน่ใจว่าได้ตรวจสอบว่าแหล่งจ่ายไฟอยู่ในช่วง 24 VDC และโมดูลนั้นเชื่อมต่อกับพลังงานจริงๆ

ตรวจสอบการเชื่อมต่อ:ตรวจสอบว่าการเชื่อมต่อทั้งหมดไปยังโมดูลรวมถึงการติดตั้งอินพุตและเอาต์พุตถูกตั้งค่าอย่างถูกต้อง

LED การวินิจฉัย:ดูสถานะของ LED บนโมดูล ไม่ว่าไฟ LED การวินิจฉัยจะค่อนข้างให้ข้อมูลเกี่ยวกับว่ามีปัญหาการสื่อสารปัญหาพลังงานหรือเงื่อนไขความผิดพลาด

การตรวจจับข้อผิดพลาด:ใช้ประโยชน์จากความสามารถในการวินิจฉัยของโมดูลเพื่อตรวจสอบว่ามีข้อบกพร่องใด ๆ เนื่องจากสัญญาณรบกวนสัญญาณหรือสัญญาณรบกวนแม่เหล็กไฟฟ้า

สายเคเบิลและการเชื่อมต่อ:ตรวจสอบความสมบูรณ์ของสายเคเบิลการสื่อสารและตรวจสอบให้แน่ใจว่ามีการเชื่อมต่ออย่างเหมาะสมเพื่อกำจัดปัญหาใด ๆ ด้วยเลเยอร์ทางกายภาพ
