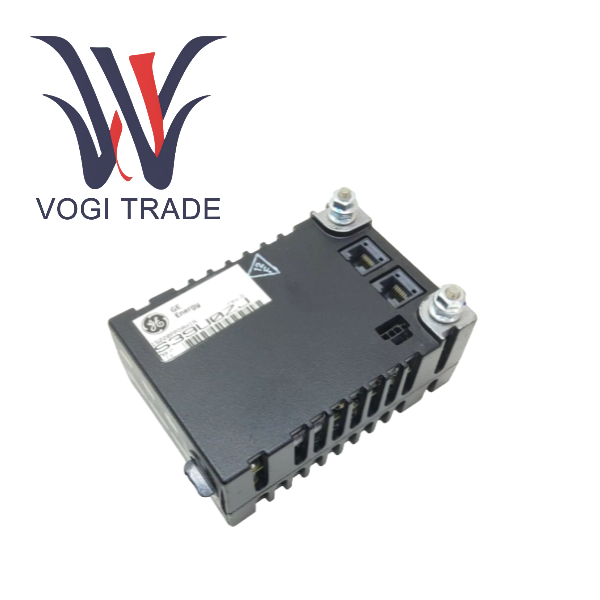

จีอี IS220PPDAH1A

ภาพรวมผลิตภัณฑ์

GE IS220PPDAH1A เป็นโมดูลโครงสร้างพื้นฐานด้านพลังงานที่สำคัญซึ่งออกแบบโดย General Electric สำหรับกังหัน Mark VIe และ Mark VIeS ขั้นสูงและระบบควบคุมกระบวนการ ชื่ออย่างเป็นทางการคือ "Pack Power Distribution - Local, DC" ไม่ใช่โมดูลประมวลผลสัญญาณหรือเก็บข้อมูล แต่เป็น "ศูนย์กลางพลังงาน" ที่ขาดไม่ได้ในสถาปัตยกรรม I/O แบบกระจาย Mark VIe ทั้งหมด ฟังก์ชันหลักของ IS220PPDAH1A คือการรับพลังงานควบคุม 28V DC จากโมดูลจ่ายไฟหลักอัปสตรีม และกระจายอย่างปลอดภัย เชื่อถือได้ และปลอดภัยไปยังโมดูลตัวประมวลผล I/O หลายตัวที่ติดตั้งในแพ็คเกจ I/O ภายในเครื่องเดียวกัน ด้วยการมอบความสามารถในการป้องกันวงจรย่อยและการเชื่อมต่อลูกโซ่ IS220PPDAH1A ช่วยให้มั่นใจได้ว่าความล้มเหลวของโมดูล I/O เดียวจะไม่ทำให้แพ็คเกจ I/O ทั้งหมดสูญเสียพลังงาน จึงช่วยเพิ่มความพร้อมใช้งานและการบำรุงรักษาระบบได้อย่างมาก

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

การกระจายพลังงานแบบแปลนและแบบโมดูลาร์

IS220PPDAH1A รวมฟังก์ชันการกระจายพลังงานไว้ในแพ็คเกจ I/O ภายในแต่ละชุด ซึ่งหมายความว่าแต่ละแพ็คเกจ I/O จะกลายเป็นหน่วยจ่ายไฟอิสระ ไม่ต้องพึ่งพาสายไฟแยกจำนวนมากที่ดึงมาจากตู้กลางอีกต่อไป ทำให้การเดินสายในสถานที่ง่ายขึ้นอย่างมาก

การป้องกันวงจรสาขาที่สำคัญ

ฟิวส์กู้คืนตัวเอง PTC เป็นคุณลักษณะด้านความปลอดภัยหลัก IS220PPDAH1A ใช้ "การแยกข้อผิดพลาด": หากโมดูล I/O ล้มเหลวเนื่องจากการลัดวงจรภายใน เฉพาะ PTC ที่จ่ายพลังงานให้กับโมดูลนั้นเท่านั้นที่จะทำงาน โดยตัดไฟให้กับโมดูล ในขณะที่โมดูลอื่นๆ ภายในแพ็คเกจ I/O เดียวกันและส่วนอื่นๆ ของเครือข่าย I/O จะยังคงทำงานตามปกติ สิ่งนี้ช่วยปรับปรุงความทนทานและความพร้อมใช้งานของระบบได้อย่างมาก

รองรับสถาปัตยกรรมแบบกระจายที่ยืดหยุ่น

ฟังก์ชันสายโซ่เป็นรากฐานสำหรับการสร้าง I/O ระยะไกลของ Mark VIe โมดูลจ่ายไฟหลัก JPDH ในห้องควบคุมหลักสามารถจ่ายไฟให้กับแพ็คเกจ I/O ระยะไกลชุดแรกผ่านสายเคเบิลเส้นเดียว จากนั้น IS220PPDAH1A ภายในแพ็คเกจ I/O นี้จะส่งผ่านห่วงโซ่วงแหวนเพื่อจ่ายพลังงานให้กับแพ็คเกจ I/O ถัดไป และอื่นๆ ช่วยให้ครอบคลุมระยะทางหลายร้อยเมตรหรือหลายพันเมตรได้อย่างง่ายดาย โดยปรับใช้จุด I/O ที่ตำแหน่งที่ใกล้กับอุปกรณ์ในสถานที่มากที่สุด

เพิ่มความน่าเชื่อถือและการบำรุงรักษาของระบบ

การเดินสายที่ง่ายขึ้นจะช่วยลดการใช้สายไฟจำนวนมาก ลดความเสี่ยงของข้อผิดพลาดในการเดินสายไฟและจุดผิดปกติ

เมื่อแพ็คเกจ I/O สูญเสียพลังงาน เจ้าหน้าที่บำรุงรักษาสามารถค้นหาได้อย่างรวดเร็วไม่ว่าจะเป็นบอร์ด PPDA ปัญหาแหล่งจ่ายไฟอัปสตรีม หรือโมดูล I/O บางตัวที่ทำให้ PTC ทำงาน เนื่องจากลักษณะการกู้คืนตัวเองของ PTC ข้อผิดพลาดกระแสไฟเกินจำนวนมากสามารถกลับคืนสู่ภาวะปกติได้โดยอัตโนมัติหลังจากได้รับการแก้ไข

การออกแบบแบบพาสซีฟและเชื่อถือได้สูง

เนื่องจากเป็นบอร์ดแบบแอคทีฟและไร้สารกึ่งตัวนำ อัตราความล้มเหลวของบอร์ดจึงต่ำมากและ MTBF ก็สูงมาก ซึ่งทำหน้าที่เป็นหลักสำคัญสำหรับการทำงานที่เสถียรของระบบ

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

โมดูลพลังงานต้นน้ำ

IS200JPDHG1, การจ่ายพลังงานทางแยก - ความหนาแน่นสูง โดยปกติจะติดตั้งในตู้ควบคุมหลัก โดยจ่ายไฟ 28V DC ให้กับบอร์ด PPDA หลายบอร์ด

พาวเวอร์บอร์ดอื่นๆ ในซีรีย์เดียวกัน

IS220PPDAH2A บอร์ด PPDA ที่ปรับปรุงใหม่

โมดูล I/O การรับพลังงาน

IS200VAICH1A โมดูลอินพุตแบบอะนาล็อก

IS200VVIBH1A, โมดูลอินพุตการสั่นสะเทือน

IS200PRTDH1A, โมดูลอินพุต RTD

ตู้/ชั้นวางที่เข้ากัน

Mark VIe Local I/O Pack, Local I/O Package, บอร์ด PPDA ได้รับการติดตั้งในตู้นี้
