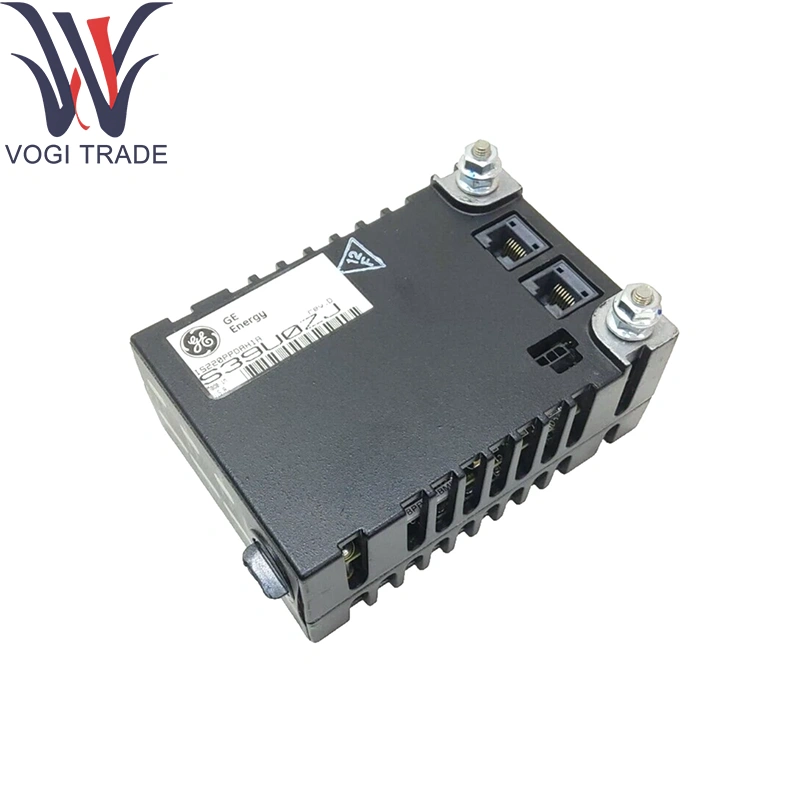

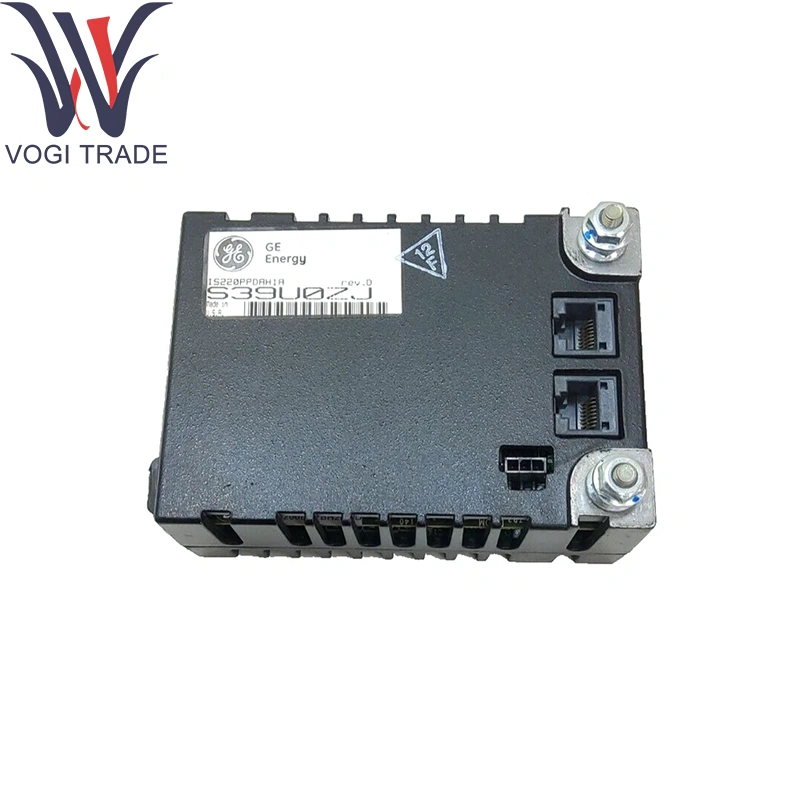

แบรนด์: GEคำอธิบาย: is220ppdah1aเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 19ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS220PPDAH1A ระบบการกระจายพลังงานที่ติดตั้งภายในตู้แจกจ่ายพลังงาน Mark Vie, IS220PPDAH1A รวบรวมข้อเสนอแนะแบบเรียลไทม์จากบอร์ดการกระจายพลังงานสูงสุดหกบอร์ด (JPDS, JPDM, JPDG, JPDC Series)
| ผลิต |
GE |
| หมายเลขรุ่น |
is220ppdah1a |
| หมายเลขสั่งซื้อ |
is220ppdah1a |
| แคตตาล็อก |
ทำเครื่องหมายชีวิต |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
188 × 86 × 56 มม. |
| น้ำหนัก |
0.77 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
ตัวย่อที่ใช้งานได้: PPDA (การวินิจฉัยการกระจายพลังงานและการซื้อกิจการ)
อินพุตแบบอะนาล็อก: ห้าช่องทางเฉพาะสำหรับสัญญาณตอบรับแบบกระจายพลังงาน

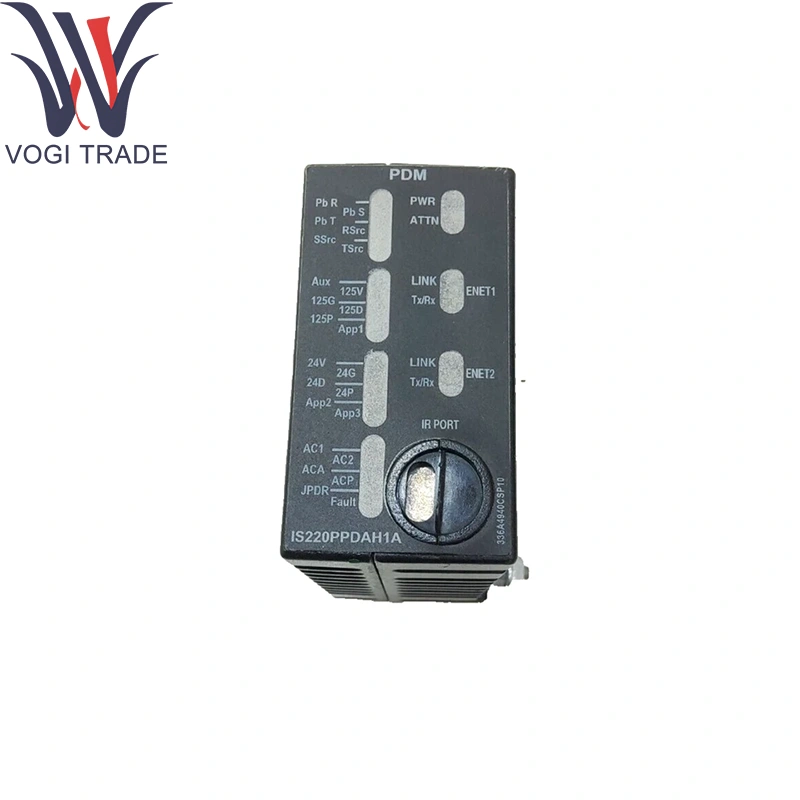

ตัวชี้วัด LED: LED สถานะแปดสถานะสำหรับ Board-ID และสุขภาพช่องทาง
อินเทอร์เฟซอีเธอร์เน็ต: พอร์ตคู่ 10/100 พอร์ต Base-T Ionet สำหรับเอาต์พุตข้อมูล
ช่องทางตอบรับ: แหล่ง PDM มากถึงหกแหล่งที่ระบุผ่าน ID อิเล็กทรอนิกส์แบบปลั๊กแอนด์เพลย์
การดำเนินการป้องกัน: การวินิจฉัยเท่านั้น - ไม่ดำเนินการกับฟังก์ชั่นการเดินทางป้องกัน
การเคลือบ PCB: สอดคล้องกับความต้านทานต่ออุตสาหกรรมและสถานที่อันตราย
GE IS220PPDAH1A การจัดอันดับสิ่งแวดล้อม:
การทำงาน: -30 ° C ถึง +65 ° C
ที่เก็บ: -40 ° C ถึง +85 ° C
ความชื้น: ≤ 95 % RH, ไม่ใช่การระงับ
ฟังก์ชั่นผลิตภัณฑ์
GE IS220PPDAH1A ระบบการกระจายพลังงานการตอบรับอย่างรวดเร็วรวมสัญญาณสุขภาพและสถานะจากระบบแจกจ่ายพลังงานและจัดรูปแบบลงบนอีเธอร์เน็ตควบคุม IONET แท็กการประมวลผลออนบอร์ดของคณะกรรมการแต่ละกลุ่มข้อเสนอแนะแต่ละกลุ่มด้วย ID อิเล็กทรอนิกส์เพื่อให้มั่นใจว่าตัวควบคุม Mark Vie จะได้รับการแมปอัตโนมัติที่ถูกต้องและอัตโนมัติถึงหกแหล่งแจกจ่ายโดยไม่มีการกำหนดค่าด้วยตนเอง
โมดูลสนับสนุนหลัก
บอร์ดโฮสต์ PDM: JPDS, JPDM, JPDG, JPDC (28 V DC Modules Distribution Power)
I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/CARRIER ASSEMBLY ให้พลังงาน backplane และ Ethernet backhaul
GE IS220PPDAH1A โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C) สำหรับการรวมข้อมูลและการวินิจฉัย
การวินิจฉัย HMI: GE Controlst ™หรือ cimplicity panels แสดงสุขภาพการกระจายพลังงาน
ส่วนประกอบส่วนขยาย
จัมเปอร์สายริบบิ้น: 50 พินจัมเปอร์คีย์สำหรับการเชื่อมต่อข้อเสนอแนะแบบบอร์ดกับบอร์ด
การติดตั้งฮาร์ดแวร์: วงเล็บสกรู-สแตรนเดอร์สองตัวสำหรับการติดตั้งแชสซี PCB
แอสเซมบลีแบ็คเพลน: แบ็คเพลนแร็คสไตล์ VME เพื่อโฮสต์แพ็ค I/O หลายชุด
ชุด LED อะไหล่: ชุดประกอบ LED ทดแทนสำหรับตัวบ่งชี้สถานะช่องสัญญาณ
การสนับสนุนซอฟต์แวร์
การกำหนดค่าและการแมป: อัตโนมัติอย่างสมบูรณ์ผ่านทางอิเล็กทรอนิกส์บอร์ด ID; ไม่จำเป็นต้องมีการตั้งค่าด้วยตนเอง
การตรวจสอบและการวินิจฉัย: ข้อมูลช่องสัญญาณสุขภาพช่องสัญญาณและแรงดันไฟฟ้าแบบเรียลไทม์ที่มีอยู่ใน GE Controlst ™/Toolboxst ™และผ่านแท็ก OPC
การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของซอฟต์แวร์ Mark Vie System; นำไปใช้ผ่าน Toolboxst ™
เอกสาร: รายละเอียดใน GEH-6721L Mark Vie คู่มือโมดูลข้อเสนอแนะการแจกจ่ายพลังงานและคู่มือการติดตั้ง I/O ทั่วไป
