จีอี IS220PDOAH1A

พารามิเตอร์ทางเทคนิค

ช่วงแรงดันไฟฟ้าขาเข้า:12V ถึง 48V DC

ช่วงแรงดันไฟฟ้าขาออก:0V ถึง 24V

แม็กซิมกระแสไฟเอาท์พุตต่อช่องสัญญาณ:3เอ

เวลาตอบสนอง:น้อยกว่า 1ms

แรงดันไฟฟ้าแยก:มากกว่า 500Vrms

ต้านทานฉนวนอีกครั้ง:มากกว่า 100MΩ

จำนวนช่อง:มีสี่ช่องสัญญาณอิสระ

ช่วงอุณหภูมิในการทำงาน:-25°C ถึง + 70°C

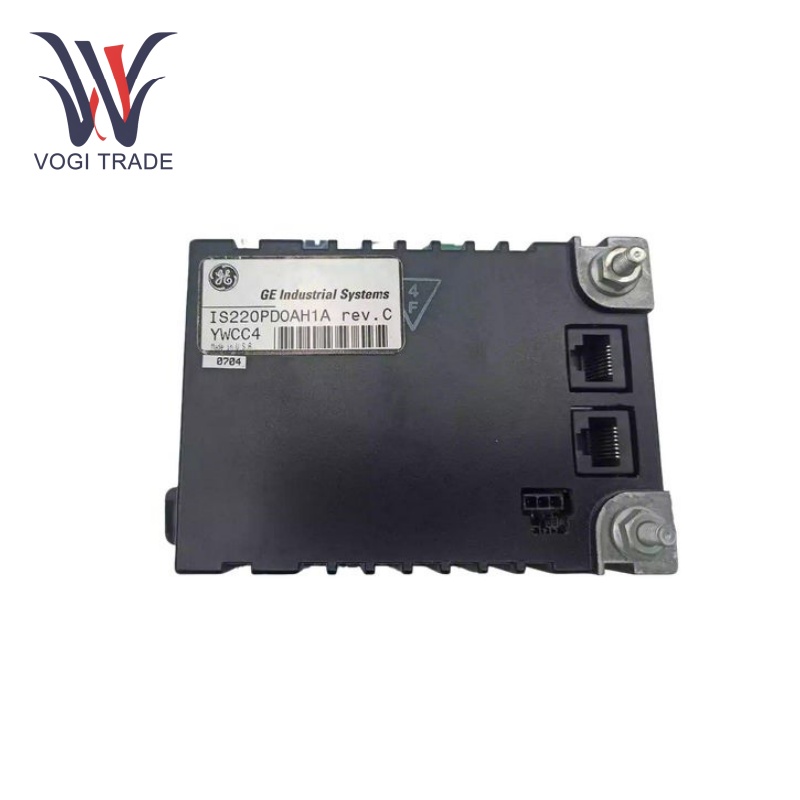

จำนวนอีเทอร์เน็ตพอร์ต:2 อินเทอร์เฟซอีเธอร์เน็ต RJ45

ลักษณะการทำงาน

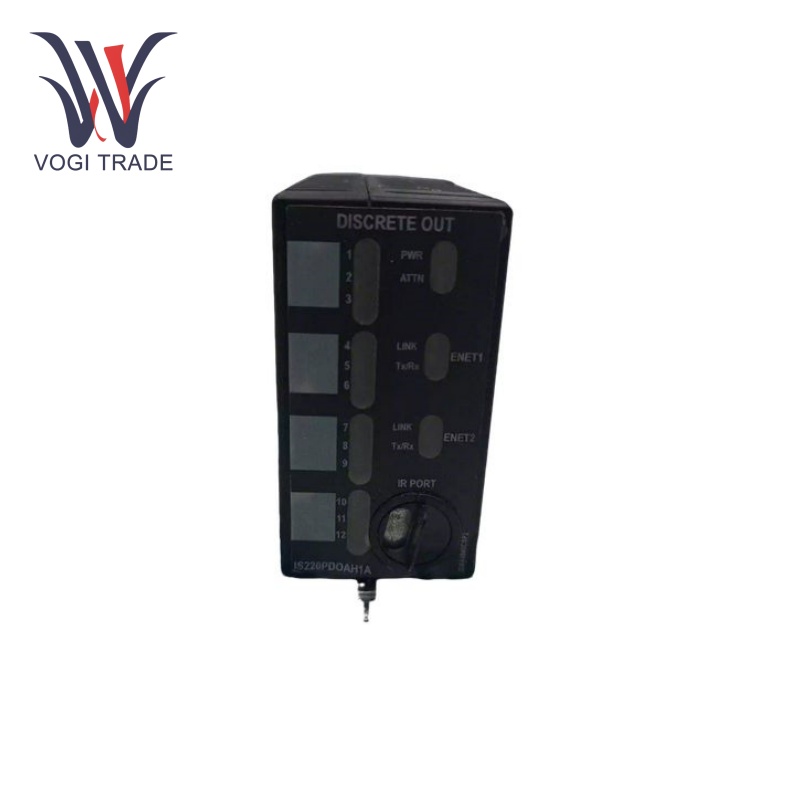

การวินิจฉัยด้วยภาพและอนุกรม:แผงด้านหน้า GE IS220PDOAH1A มีไฟ LED แสดงสถานะหลายดวง เช่น กำลังไฟ, ความสนใจ, TxRx และลิงก์ เพื่อแสดงด้วยภาพว่าโมดูลทำงานอย่างถูกต้องในระหว่างกระบวนการดำเนินการหรือไม่ เช่น สถานะแหล่งจ่ายไฟ สถานะการเชื่อมต่อเครือข่าย สถานะเอาต์พุต ฯลฯ พอร์ตการสื่อสารซีเรียลอินฟราเรดสามารถใช้สำหรับการสื่อสารซีเรียลการวินิจฉัยเฉพาะที่ ช่วยให้ข้อมูลการวินิจฉัยโดยละเอียดมากขึ้นเพื่อช่วยในการแก้ไขปัญหา

โปรเซสเซอร์และหน่วยความจำ:GE IS220PDOAH1A ประกอบด้วยโปรเซสเซอร์ประสิทธิภาพสูงพร้อม RAM และหน่วยความจำแฟลชที่สามารถเก็บและรันโค้ดแอปพลิเคชันและข้อมูลการตั้งค่าได้ การดำเนินการนี้เพื่อให้บอร์ดโปรเซสเซอร์แบบฝังเชื่อมต่อกับบอร์ดการจัดหาเฉพาะสำหรับฟังก์ชันแพ็ค I/O

การควบคุมรีเลย์หลายตัว:สามารถควบคุมรีเลย์ได้สูงสุด 12 ตัว ทำให้มีความสามารถในการควบคุมเอาต์พุตที่ทรงพลัง GE IS220PDOAH1A รองรับแผงเทอร์มินัลเอาต์พุตแบบแยก 6 แผง เช่น SRLY และ TRLY รวมถึงโซลิดสเตตรีเลย์และรีเลย์แม่เหล็กไฟฟ้า ให้สถานการณ์การใช้งานที่หลากหลายตามต้องการ

การวินิจฉัยข้อผิดพลาด

การวินิจฉัยด้วยไฟ LED:ไฟ LED แสดงสถานะบนโมดูลมีความสำคัญอย่างยิ่งในการวินิจฉัยข้อผิดพลาด หากไฟแสดงสถานะปิดอยู่ อาจบ่งบอกถึงปัญหาแหล่งจ่ายไฟ หากไฟแสดงการเชื่อมต่อเครือข่ายกะพริบผิดปกติ อาจบ่งบอกถึงความผิดปกติของเครือข่าย สถานะผิดปกติของตัวบ่งชี้ช่องสัญญาณเอาท์พุตยังสามารถช่วยระบุปัญหาเกี่ยวกับช่องสัญญาณที่เกี่ยวข้องได้อย่างรวดเร็ว

การวินิจฉัยการสื่อสารแบบอนุกรม:พอร์ตการสื่อสารซีเรียลอินฟราเรดสามารถใช้สำหรับการสื่อสารซีเรียลเพื่อการวินิจฉัยเฉพาะที่ GE IS220PDOAH1A มีการเชื่อมต่อแบบอนุกรม ผู้ใช้สามารถส่งข้อมูลอนุกรมจากโมดูลไปยังคอมพิวเตอร์หรือเทอร์มินัลมือถือด้วยซอฟต์แวร์การวินิจฉัยเฉพาะ เพื่อให้สามารถรับข้อมูลการวินิจฉัยโดยละเอียด เช่น สถานะของโปรเซสเซอร์ สถานะหน่วยความจำ สถานะพอร์ตการสื่อสาร และสถานะช่องสัญญาณเอาท์พุต ผู้ใช้จะค้นหาปัญหาและแก้ไขได้อย่างรวดเร็ว

ฟิลด์แอปพลิเคชัน

การควบคุมกังหันแก๊ส:GE IS220PDOAH1A เป็นส่วนประกอบสำคัญของระบบควบคุมกังหันก๊าซ GE Speedtronic Mark VIe ซึ่งใช้ในการควบคุมรีเลย์ในการควบคุมกังหันก๊าซเพื่อให้แน่ใจว่ากังหันก๊าซทำงานได้อย่างถูกต้อง เพื่อรักษาการทำงานที่ปลอดภัยและมีเสถียรภาพ

ระบบอัตโนมัติทางอุตสาหกรรม:สามารถใช้ในระบบอัตโนมัติทางอุตสาหกรรมหลายประเภท เช่น อุตสาหกรรมการผลิต เคมี ยา อาหารและเครื่องดื่ม และอุตสาหกรรมการผลิตยานยนต์ สามารถใช้ขับเคลื่อนมอเตอร์ เครื่องทำความร้อน อุปกรณ์ให้แสงสว่าง โซลินอยด์วาล์ว  และอุปกรณ์อื่นๆ ตระหนักถึงการตรวจสอบและควบคุมกระบวนการผลิต ปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์

การจัดการพลังงาน:ในขอบเขตของการจัดการพลังงาน เช่น ระบบพลังงานแสงอาทิตย์และพลังงานลม GE IS220PDOAH1A ถูกนำมาใช้เพื่อจัดการการสลับและการป้องกันอุปกรณ์ผลิตไฟฟ้า เพื่อให้มั่นใจถึงการทำงานที่มีประสิทธิภาพและความปลอดภัยของระบบพลังงาน การใช้งานยังขยายไปถึงระบบจำหน่ายไฟฟ้า การควบคุมเซอร์กิตเบรกเกอร์และสวิตช์การเปิดและปิด ทำให้มีการตรวจสอบและควบคุมกระบวนการจ่ายพลังงาน

การขนส่ง:ในการจราจร ครอบคลุมพื้นที่ต่างๆ เช่น ระบบสัญญาณรถไฟและการควบคุมรถยนต์ไฟฟ้า โมดูลนี้สามารถใช้เพื่อควบคุมรีเลย์ในระบบสัญญาณและกำลังของระบบควบคุมรถยนต์ไฟฟ้า เพื่อให้มั่นใจว่าระบบขนส่งทำงานได้อย่างปลอดภัยและรถยนต์ไฟฟ้าทำงานได้อย่างมีประสิทธิภาพ
