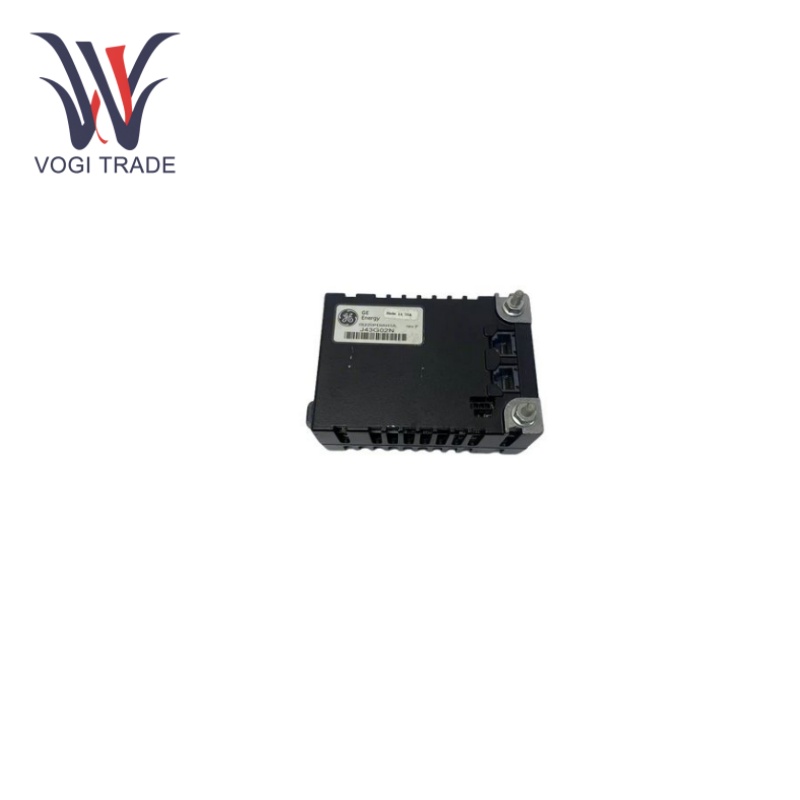

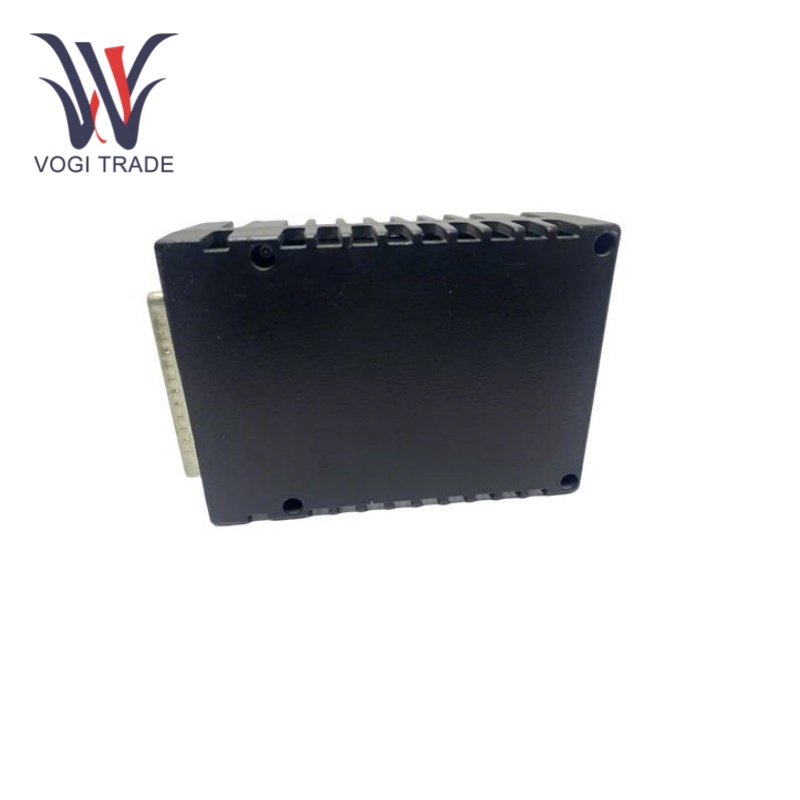

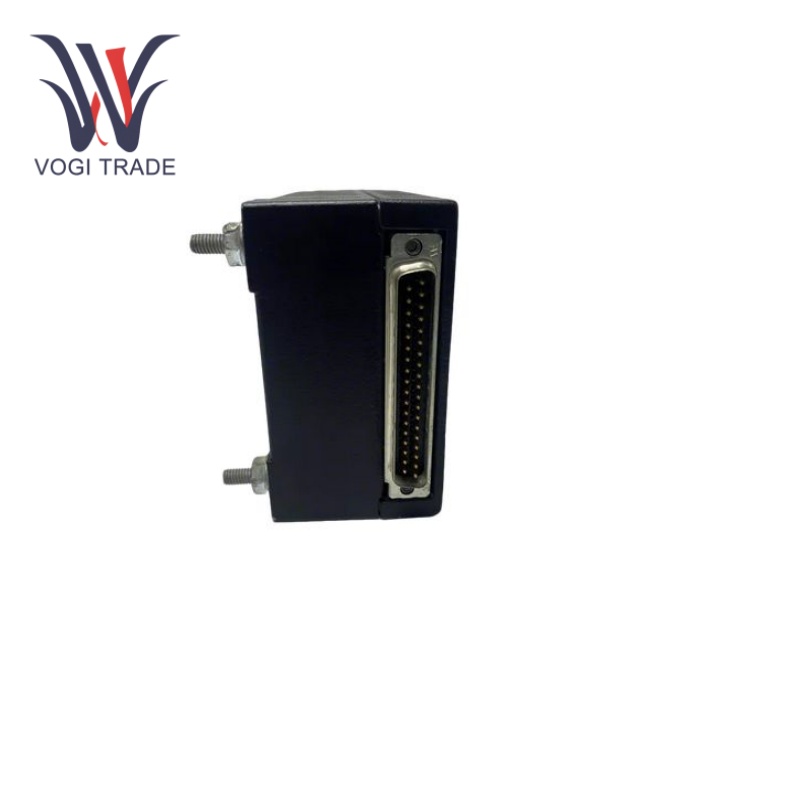

จีอี IS220PDIAH1A

พารามิเตอร์ทางเทคนิค

จำนวนช่องสัญญาณเข้า:ช่องอินพุตแรงดันไฟฟ้าหน้าสัมผัสแห้ง 24 ช่อง

การแยกอินพุต:การแยกแสงถึง 1500 V บนอินพุตทั้งหมด

ตัวกรองอินพุต:ตัวกรองฮาร์ดแวร์ 4 ms

การปฏิเสธแรงดันไฟฟ้ากระแสสลับ:60 V rms ที่ 60 Hz ที่การกระตุ้น 125 V DC

แรงดันไฟฟ้าขาเข้า:อัตราที่กำหนดคือ 28.0 VDC, แรงดันไฟฟ้าขั้นต่ำ 27.4 VDC

อุณหภูมิในการทำงาน:-30 ถึง 65 องศาเซลเซียส

พอร์ตอีเธอร์เน็ต:2 อินเทอร์เฟซอีเธอร์เน็ต RJ45

ลักษณะการทำงาน

ความแปรปรวนในการกำหนดค่า:GE IS220PDIAH1A ยอมรับบอร์ดเทอร์มินัลอินพุตหน้าสัมผัสแบบแยกหลายประเภท เช่น บอร์ด TBCI, บอร์ด TICI และบอร์ด STCI ทำให้ผู้ใช้มีความยืดหยุ่นและมีตัวเลือกในการกำหนดค่าในระดับที่สูงขึ้น ตามความต้องการใช้งานเฉพาะ

ติดตั้งและใช้งานง่าย:GE IS220PDIAH1A ติดตั้งง่ายและใช้ตารางธาตุอย่างสมเหตุสมผล ด้วยการยึดเชิงกลที่สะดวกและเชื่อถือได้ ทำให้สามารถติดตั้งและเสียบเข้ากับขั้วต่อแผงขั้วต่อที่เกี่ยวข้องได้อย่างง่ายดาย ขั้วต่ออินพุตกำลังไฟฟ้าที่มีวงจรซอฟต์สตาร์ทสามารถจำกัดกระแสกระชากและลดผลกระทบต่อแหล่งจ่ายไฟเมื่อสตาร์ท

การแยกและการกรองอินพุต:การแยกแสง 1500V บนอินพุตทั้งหมด การแยกส่วนป้องกันการรบกวนและความเสียหายภายใน ตัวกรองฮาร์ดแวร์ภายในที่มีเวลาในการกรอง 4ms สามารถกรองสัญญาณรบกวนความถี่สูงและสัญญาณรบกวนในอินพุตได้ เพื่อปรับปรุงความแม่นยำและความเสถียรของสัญญาณอินพุต

การวินิจฉัยข้อผิดพลาด

การตรวจสอบระบบและการเตือน:โดยทั่วไปมีฟังก์ชันการตรวจสอบและแจ้งเตือนระบบที่สมบูรณ์แบบในระบบควบคุมกังหันแบบกระจายของซีรีส์ GE Mark VIe สามารถตรวจสอบสถานะของ GE IS220PDIAH1A ในการทำงานได้ เมื่อเกิดข้อผิดพลาด ระบบสามารถส่งข้อความแจ้งเตือนและรายงานการวินิจฉัยที่เกี่ยวข้อง และแจ้งให้ผู้ปฏิบัติงานทราบผ่าน HMI หรือวิธีการอื่น เพื่อให้ผู้ปฏิบัติงานใช้มาตรการที่ทันท่วงทีเพื่อจัดการกับข้อผิดพลาด

การวินิจฉัยการสื่อสารแบบอนุกรม:พอร์ตการสื่อสารซีเรียลอินฟราเรดช่วยให้ผู้ใช้สามารถสื่อสารซีเรียลการวินิจฉัยในเครื่องได้ ผู้ใช้เชื่อมต่อกับโมดูลผ่านเครื่องมือวินิจฉัยเฉพาะ และโมดูลจะถูกเพียร์โดยใช้พอร์ตอนุกรมเพื่อรับข้อมูลการวินิจฉัยที่หลากหลาย เช่น โปรเซสเซอร์ หน่วยความจำ สถานะช่องสัญญาณอินพุต และอื่นๆ ซึ่งช่วยในการค้นหาและแก้ไขปัญหาได้อย่างรวดเร็ว

ฟิลด์แอปพลิเคชัน

การผลิตไฟฟ้า อุตสาหกรรม:GE IS220PDIAH1A ใช้กันอย่างแพร่หลายในระบบควบคุมก๊าซ ไอน้ำ และกังหันลมในอุตสาหกรรมการผลิตไฟฟ้า เช่น ระบบควบคุมกังหันแบบกระจายซีรีส์ Mark VIe สามารถรวบรวมข้อมูลและประมวลผลจุดสวิตช์แต่ละจุดไปยังเซ็นเซอร์ต่างๆ ในเทอร์ไบน์ได้อย่างแม่นยำ สะท้อนสถานะการเปิด-ปิดของวาล์ว สถานะการทำงานของปั๊ม และสัญญาณเตือนของอุปกรณ์ป้องกันต่างๆ ได้อย่างแม่นยำ และรับประกันความปลอดภัย และการทำงานของกังหันมีความเสถียร

ระบบอัตโนมัติทางอุตสาหกรรม:ในสายการผลิตระบบอัตโนมัติทางอุตสาหกรรม เช่น เคมี ยา อาหารและเครื่องดื่ม และอุตสาหกรรมอื่นๆ GE IS220PDIAH1A สามารถใช้เชื่อมต่ออุปกรณ์แยกต่างๆ ได้ เช่น ลิมิตสวิตช์พรอกซิมิตี้สวิตช์ และโซลินอยด์วาล์ว เพื่อให้เกิดการตรวจสอบและควบคุมกระบวนการผลิต ตัวอย่างเช่น สามารถตรวจสอบและควบคุมการเปิดและปิดสายพานลำเลียง การทำงานของแขนหุ่นยนต์ และสถานะการบรรจุของเครื่องบรรจุภัณฑ์ เช่นเดียวกับการเริ่มต้นและหยุดอุปกรณ์ และการสลับการไหลของกระบวนการ

ระบบปรับอากาศ:GE IS220PDIAH1A  สามารถใช้ในระบบทำความร้อน การระบายอากาศ และการปรับอากาศ เพื่อตรวจสอบสถานะของส่วนประกอบแยกต่างๆ รวมถึงสถานะการทำงานของพัดลม ปั๊ม และคอมเพรสเซอร์ และสถานะการเปิดและปิดของแดมเปอร์และวาล์ว ด้วยการเข้าถึงและประมวลผลสัญญาณอินพุตแยกเหล่านี้ ระบบสามารถรับรู้สถานการณ์ของสภาพแวดล้อมเพื่อปรับโหมดการทำงานของสิ่งอำนวยความสะดวก HVAC ได้อย่างเหมาะสมและทันเวลาเพื่อให้ตระหนักถึงการประหยัดพลังงานและความสะดวกสบาย
