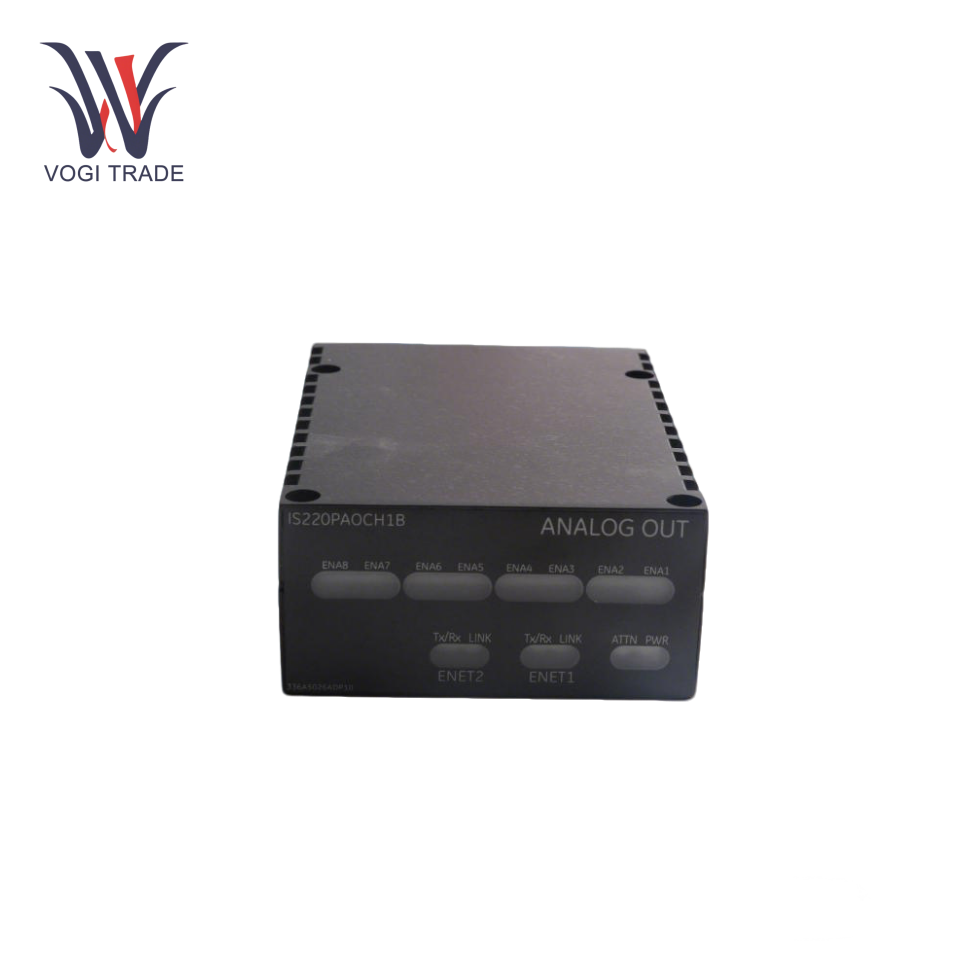

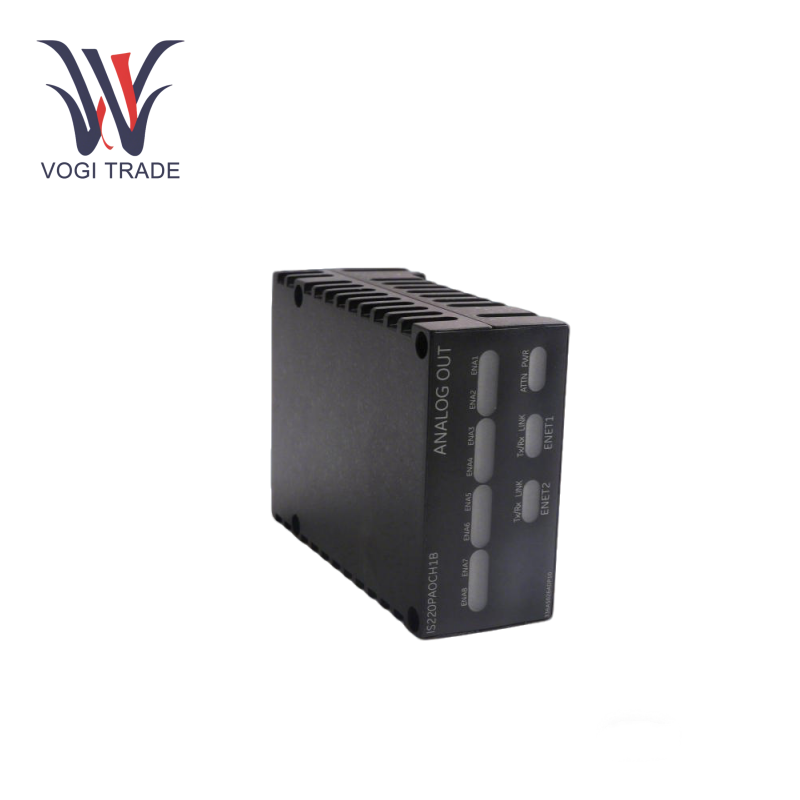

แบรนด์: GEคำอธิบาย: โมดูลเอาต์พุตแบบอะนาล็อกเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 6ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS220PAOCH1B เป็นโมดูลเอาต์พุตแบบอะนาล็อก 6 ช่องที่ออกแบบมาสำหรับระบบควบคุม GE Mark VIE มันแปลงคำสั่งดิจิตอลเป็นสัญญาณเอาต์พุตอะนาล็อกที่แม่นยำทำให้สามารถควบคุมกระบวนการอุตสาหกรรมได้อย่างแม่นยำ
| ผลิต |
GE |
| หมายเลขรุ่น |
IS220PAOCH1B |
| หมายเลขสั่งซื้อ |
IS220PAOCH1B |
| แคตตาล็อก |
ทำเครื่องหมายชีวิต |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
7326909000 |
| มิติ |
12.2 ซม.*8.2 ซม.*6 ซม. |
| มิติการบรรจุ |
15 ซม.*11 ซม.*8 ซม. |
| น้ำหนัก |
0.4kg |
พารามิเตอร์การทำงาน
แหล่งจ่ายไฟ:28V แหล่งพลังงาน DC
แรงดันไฟฟ้าในการดำเนินการ:0-30V DC
จำนวนช่อง: 6
ประเภทเอาต์พุต:อนาล็อก
จัดอันดับปัจจุบัน:1a ต่อช่อง
โปรโตคอลการสื่อสาร:modbus rtu
การใช้พลังงาน:5.3 W
อุณหภูมิการทำงาน:-20 ° C ถึง +60 ° C
อุณหภูมิการจัดเก็บ:-40 ° C ถึง +85 ° C
การจัดการสัญญาณอินพุต/เอาต์พุต:แต่ละจุดบนโมดูลสามารถยอมรับ 2 สาย 3.0 มม. ²
คุณสมบัติของผลิตภัณฑ์
การประมวลผลสัญญาณแบบอะนาล็อกและดิจิตอล:GE IS220PAOCH1B อำนวยความสะดวกในการประมวลผลสัญญาณทั้งแบบอะนาล็อกและดิจิตอลจากอุปกรณ์ฟิลด์สำหรับการเก็บข้อมูลและการควบคุมที่แม่นยำ
การสื่อสารข้อมูล:GE IS220PAOCH1B เปิดใช้งานการทำงานร่วมกันระหว่างระบบควบคุมและอุปกรณ์สนามผ่านอีเธอร์เน็ตหรือระบบการสื่อสารพื้นฐาน
การสนับสนุนความซ้ำซ้อน:GE IS220PAOCH1B สร้างขึ้นเพื่อใช้งานด้วยการกำหนดค่าซ้ำซ้อนสำหรับระบบ HA
การวินิจฉัย: คุณสมบัติการวินิจฉัยพิเศษสำหรับการตรวจสอบสุขภาพของระบบและตรวจจับความผิดพลาด
เอาต์พุตสัญญาณอะนาล็อก:ฟังก์ชั่นที่สำคัญที่สุดของ GE IS220PAOCH1B คือมันส่งสัญญาณสัญญาณอะนาล็อก มันประสบความสำเร็จในการแปลงข้อมูลที่เก็บไว้ให้เทียบเท่าตามลำดับในรูปแบบอะนาล็อกที่สามารถตีความได้อย่างถูกต้องโดยเครื่องจักร
การควบคุมการสื่อสารเครือข่าย:โดยตรงบน Ionet โดยเฉพาะเพล็กซ์เต็มรูปแบบชี้ไปที่จุดโปรโตคอล นอกจากนี้ยังช่วยให้การแลกเปลี่ยนข้อมูลกับส่วนประกอบ I/O ของระบบและโปรเซสเซอร์หลัก
การติดตั้ง
การติดตั้ง:โดยทั่วไปแล้ว GE IS220PAOCH1B จะติดตั้งบนราง DIN ภายในตู้ควบคุม ตรวจสอบระยะห่างที่เหมาะสมสำหรับการระบายอากาศและการเข้าถึง
แหล่งจ่ายไฟ:ตรวจสอบว่าแหล่งจ่ายไฟ 24V DC เสถียรนั้นมอบให้กับโมดูล ตรวจสอบขั้วเพื่อป้องกันความเสียหาย
สายดิน:ตรวจสอบให้แน่ใจว่าโมดูลและเกียร์ที่เกี่ยวข้องใด ๆ มีการต่อสายดินอย่างถูกต้องเพื่อหลีกเลี่ยงการรบกวนทางไฟฟ้าและรักษาความปลอดภัย
กำหนดค่า:ซอฟต์แวร์ GE Toolboxst เพื่อกำหนดค่าโมดูลและรวมเข้ากับระบบควบคุม
ช่วงแอปพลิเคชัน
การผลิตพลังงาน:โรงไฟฟ้าพลังน้ำ, กังหันก๊าซ, กังหันไอน้ำ
พลังงาน:การตรวจสอบท่อ, การจัดการคอมเพรสเซอร์และสิ่งอำนวยความสะดวกนอกชายฝั่ง
ระบบอัตโนมัติอุตสาหกรรม:การควบคุมกระบวนการการผลิตและการจัดการวัสดุ
พลังงานหมุนเวียน:ตัวควบคุมกังหันลมและระบบการสร้างพลังงานแสงอาทิตย์
การแก้ไขปัญหา
ไม่มีพลัง:ตรวจสอบว่าแหล่งจ่ายไฟเชื่อมต่ออย่างถูกต้องและมีพลังงาน 24V DC อยู่ ตรวจสอบให้แน่ใจว่าฟิวส์หรือเบรกเกอร์ที่เชื่อมต่อตู้เย็นไม่ได้ปลิวไป
การตรวจสอบความล้มเหลวในการสื่อสาร:ตรวจสอบส่วนประกอบทางกายภาพของสายเคเบิลอีเธอร์เน็ตและตัวเชื่อมต่อเพื่อความเสียหายที่อาจเกิดขึ้น ตรวจสอบว่าที่อยู่ IP และการกำหนดค่าเครือข่ายนั้นถูกต้อง
ช่อง I/O ทำงานผิดปกติ:ตรวจสอบการเดินสายระหว่างอุปกรณ์ฟิลด์ ตรวจสอบเทอร์มินัลสำหรับการคลายหรือการกัดกร่อน
ไม่พบโมดูล:ใส่โมดูลอีกครั้งในสล็อต ซอฟต์แวร์ GE Toolboxst ใช้เพื่อแฟลชการอัปเดตเฟิร์มแวร์
ความร้อนสูงเกินไป:ให้โมดูล Venti ที่เหมาะสมมองหาอุณหภูมิโดยรอบมากเกินไป
สัญญาณเตือนการวินิจฉัย:ใช้เครื่องมือวินิจฉัย ToolboxSt เพื่อระบุรหัสความผิดพลาดเฉพาะและดำเนินการแก้ไข
