จีอี IS220PAICH2B

ภาพรวมผลิตภัณฑ์

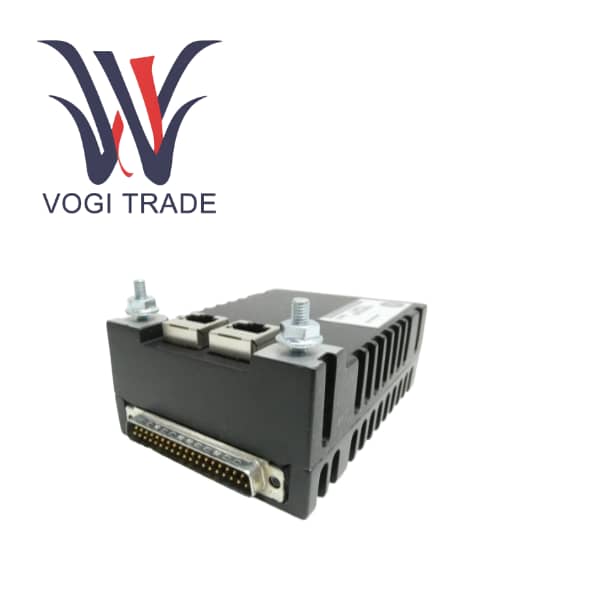

IS220PAICH2B คือบอร์ดโปรเซสเซอร์ I/O สล็อตเดียวที่ใช้สถาปัตยกรรม CPCI เนื่องจากเป็นส่วนประกอบหลักของระบบ I/O แบบกระจาย Mark VIe จึงมีหน้าที่ในการเชื่อมต่อคอนโทรลเลอร์กับอุปกรณ์อะนาล็อกที่ไซต์งาน

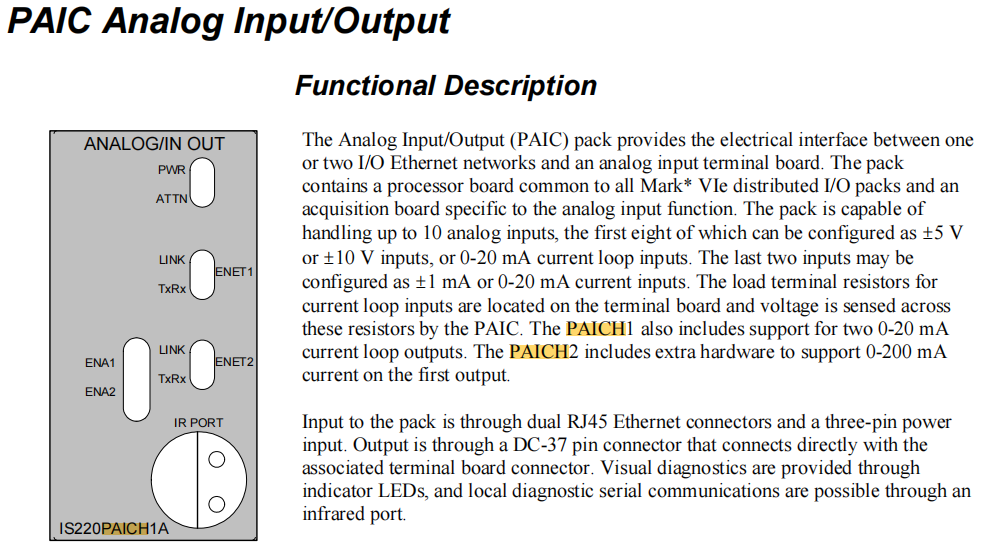

PAIC เป็นบอร์ดไฮบริดที่สามารถรองรับช่องอินพุตแบบอะนาล็อก 10 ช่องและช่องเอาต์พุตแบบอะนาล็อก 2 ช่อง โดยสื่อสารกับคอนโทรลเลอร์ผ่านอีเทอร์เน็ต ช่วยให้สามารถรวบรวม ประมวลผลสัญญาณในสถานที่ และส่งออกคำสั่งควบคุมได้

PAIC ทำหน้าที่เป็นสะพานเชื่อมต่อเครือข่ายการควบคุมระดับบนและอุปกรณ์ในสถานที่ระดับล่าง รองรับสถาปัตยกรรมการควบคุมแบบ simplex, dual และ TMR

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

การสื่อสารซ้ำซ้อนพอร์ตเครือข่ายคู่

IS220PAICH2B มาพร้อมกับพอร์ตอีเธอร์เน็ต 10/100Base-T สองพอร์ตที่แยกกัน ได้แก่ ENET1 และ ENET2 รองรับการเชื่อมต่อสายเคเบิลเครือข่ายแบบคู่ เมื่อเครือข่ายหนึ่งล้มเหลว อีกเครือข่ายหนึ่งจะเข้ามาควบคุมได้อย่างราบรื่นเพื่อให้สัญญาณควบคุมมีความต่อเนื่อง

การประมวลผลสัญญาณความแม่นยำสูง

ตัวแปลงแอนะล็อกเป็นดิจิทัล 16 บิตในตัวและตัวแปลงดิจิทัลเป็นแอนะล็อก 14 บิตในตัวมีความละเอียดสูงเป็นพิเศษ ช่วยให้สามารถบันทึกการเปลี่ยนแปลงนาทีของสัญญาณในสถานที่ได้

ฮาร์ดแวร์ Watchdog และการวินิจฉัยตนเอง

ตัวจับเวลาเฝ้าระวังฮาร์ดแวร์ในตัว รวมกับการทดสอบตัวเองเมื่อเปิดเครื่องและการตรวจสอบการทำงานอย่างต่อเนื่อง สามารถตรวจจับข้อผิดพลาดของฮาร์ดแวร์ได้ทันทีและเรียกใช้สัญญาณเตือน

การจับคู่รหัสอิเล็กทรอนิกส์

ชิป ID อิเล็กทรอนิกส์ในตัวจะอ่านและตรวจสอบความเข้ากันได้ของเวอร์ชันฮาร์ดแวร์กับแผงขั้วต่อโดยอัตโนมัติเมื่อเปิดเครื่อง ป้องกันข้อผิดพลาดในการควบคุมที่เกิดจากซอฟต์แวร์และฮาร์ดแวร์ที่เข้ากันไม่ได้

การตรวจจับแผงลอยของคอมเพรสเซอร์

เฟิร์มแวร์มีอัลกอริธึมเฉพาะที่ตรวจสอบช่องอินพุตแบบอะนาล็อก 4 ช่องแรกเพื่อตรวจสอบว่าคอมเพรสเซอร์หยุดทำงานตามเวลาจริงหรือไม่ และสามารถกระตุ้นการป้องกันการเดินทางได้โดยตรง

การสนับสนุนการแลกเปลี่ยนร้อน

รองรับการเปลี่ยนออนไลน์ ในกรณีที่ไม่มีไฟจ่ายให้กับระบบ คุณสามารถถอดปลั๊กและเสียบการ์ดบอร์ดได้โดยตรง ซึ่งช่วยอำนวยความสะดวกในการบำรุงรักษาและการจัดการข้อผิดพลาดอย่างมาก

วิวัฒนาการผลิตภัณฑ์และการพัฒนาเทคโนโลยี

จาก Mark VI สู่ Mark VIe

PAIC รุ่นก่อนคือบอร์ดการ์ด VAIC ในระบบ Mark VI การก้าวกระโดดทางเทคโนโลยีครั้งใหญ่ที่สุดคืออินเทอร์เฟซการสื่อสาร VAIC ใช้บัส VME ในขณะที่ PAIC เปลี่ยนไปใช้อีเทอร์เน็ต สิ่งนี้ทำให้ PAIC มีระยะการส่งข้อมูลที่ยาวขึ้นและมีปริมาณการรับส่งข้อมูลที่สูงขึ้น

การเปลี่ยนแปลงทางสถาปัตยกรรม

PAIC นำสถาปัตยกรรมมาตรฐานอุตสาหกรรม CPCI มาใช้ ซึ่งมีความต้านทานแรงกระแทกและคุณลักษณะแบบโมดูลาร์ได้ดีกว่าเมื่อเปรียบเทียบกับบัส VME

แนวโน้มในอนาคต

แม้ว่าปัจจุบัน GE กำลังส่งเสริมแพลตฟอร์ม Mark VIeS แต่ PAIC ซึ่งเป็นการ์ดบอร์ด I/O หลักสำหรับ Mark VIe ยังอยู่ในช่วงที่สมบูรณ์และมีเสถียรภาพ และมีการใช้กันอย่างแพร่หลายในหน่วยปฏิบัติการทั่วโลก

ความเข้ากันได้ทางเลือก

สารทดแทนโดยตรง

เวอร์ชันอัปเกรดหรือดาวน์เกรดของ IS220PAICH2B ซีรีส์เดียวกัน ตราบใดที่กำหนดค่าอย่างถูกต้องใน ToolboxST มักจะรักษาขนาดทางกายภาพและข้อกำหนดอินเทอร์เฟซให้เหมือนเดิม

รายการที่ไม่ใช่ทางเลือก

ชิ้นส่วนไม่สามารถแทนที่โดยตรงด้วยการ์ดบอร์ด I/O ของระบบ Mark V หรือ Mark VI เนื่องจากสถาปัตยกรรมบัสและโปรโตคอลการสื่อสารแตกต่างกันโดยสิ้นเชิง

ข้อกำหนดความเข้ากันได้

รายการนี้จะต้องใช้ร่วมกับบอร์ดเทอร์มินัลแอนะล็อก IS200TBAIH1C
